23
MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX

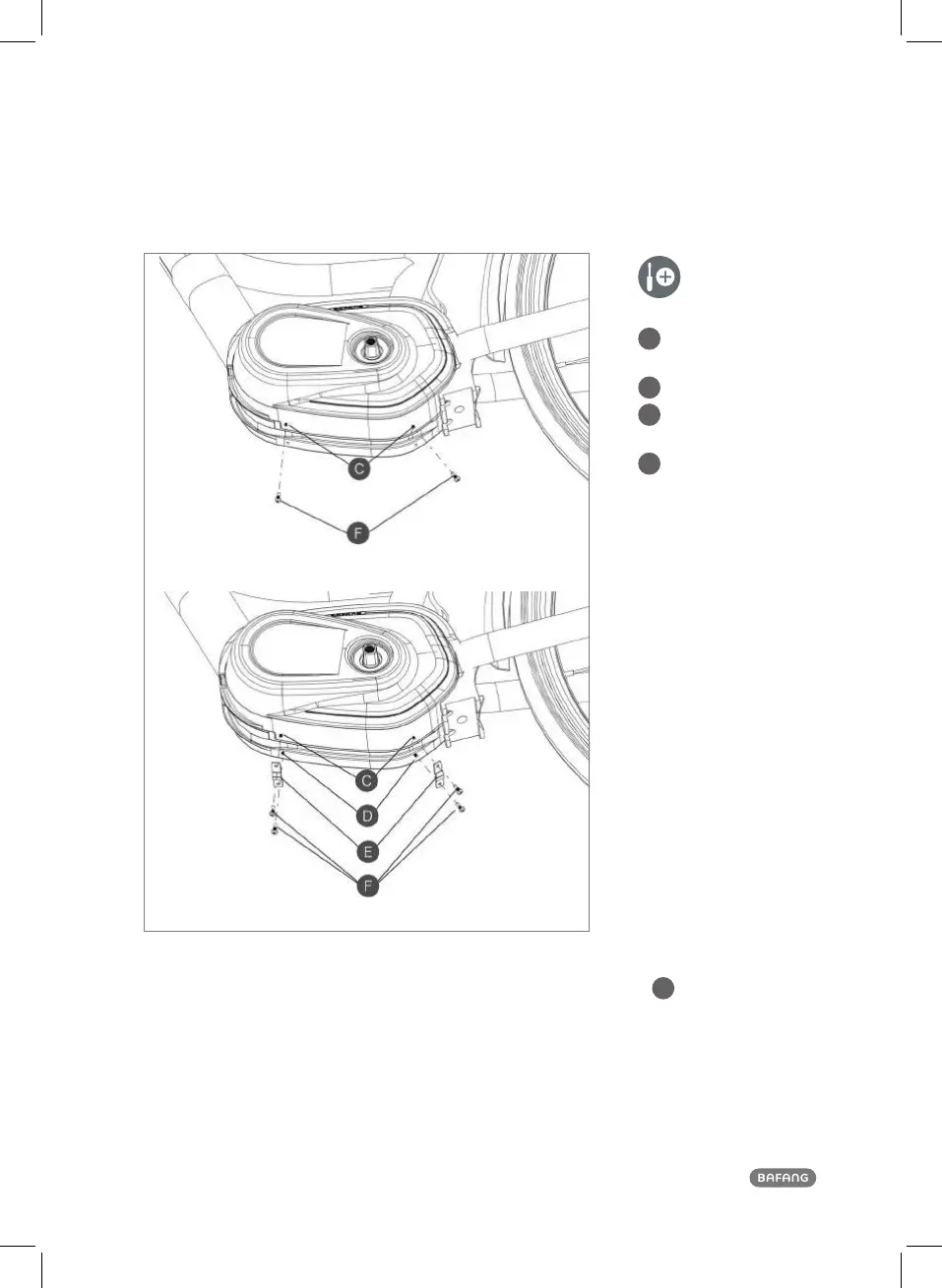

Figure 1
Figure 2
C
Trous dans le carter
moteur
D
Carter de droite
E
Collier colring
1401150100005
F
Vis M3×8
1401020000127
Assurez-vous que le carter se soit bien clipsé, puis boulonnez-le fermement sur le bloc moteur (fig. 1).
Au cas où les câbles du frein ou du dérailleur sortiraient au bas du bloc moteur, attachez
E
au moyen d’un
collier colring, fig. 2).
Couple de serrage : 1 Nm
