24
MONTAGE DES SYSTEMS
HANDBUCH FÜR HÄNDLER MAX – ANTRIEBSSYSTEM
Figure 3
Figure 4

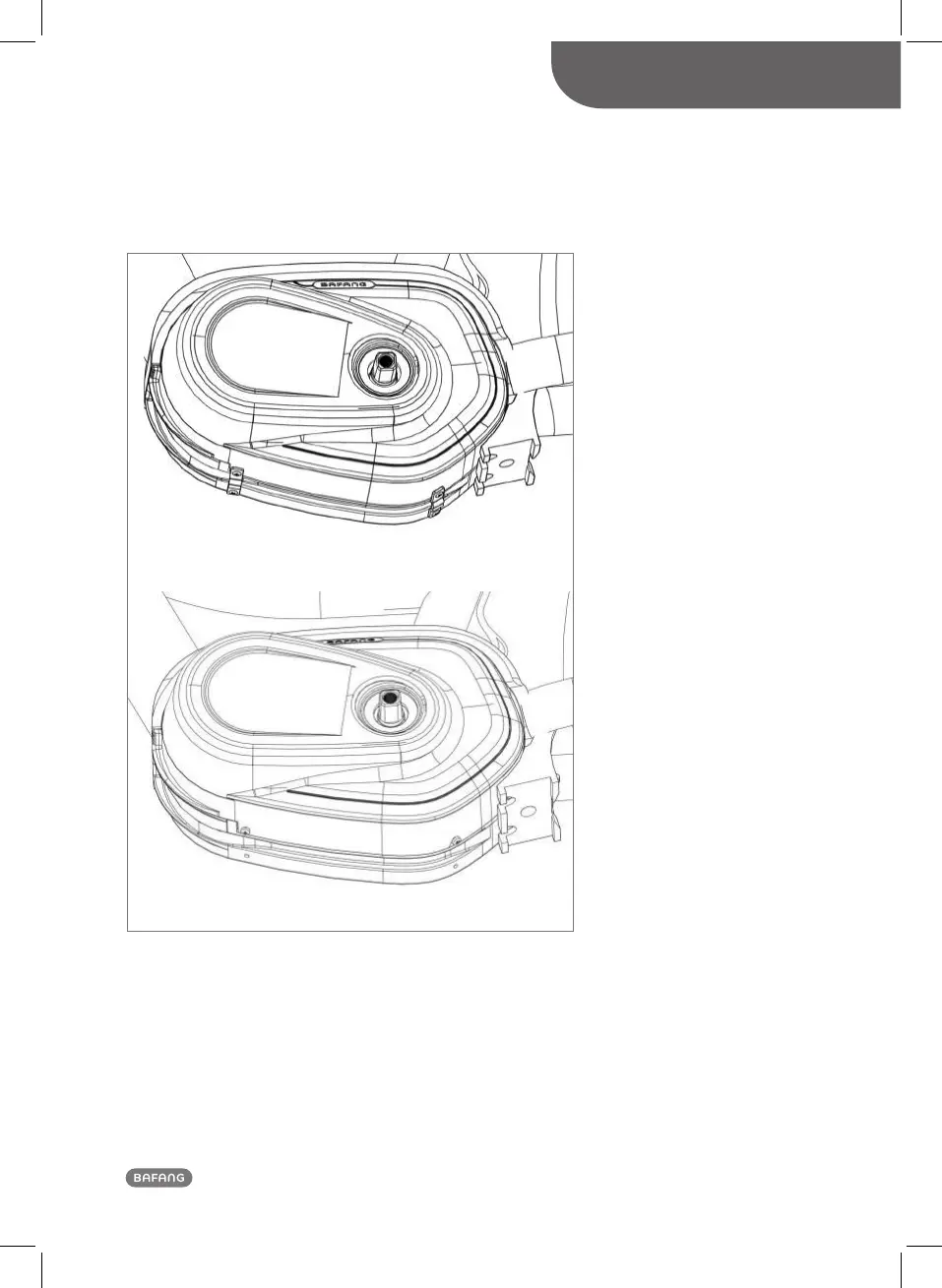

Nach der Montage der Abdeckung der Antriebseinheit sieht die Antriebseinheit wie in der Zeichnung aus. Kabel für
Bremsen oder Schaltung können über den unteren Teil der Antriebseinheit geführt werden (siehe Abbildung 3 mit
Kabelbindern). Die Kabel können auch durch die Öffnung auf der Innenseite der gemeinsamen Schnittstelle geführt
werden (siehe Abbildung 4).
