5 Comunicación B4
El conector DB-9 permite controlar y suministrar corriente eléctrica a los objetivos B4
profesionales que se colocan en la cámara usando el adaptador correspondiente. Para ello,
basta con conectar el objetivo al conector DB-9 en el cable de expansión.
Es posible modificar la apertura del diafragma, el enfoque, la distancia focal y otros ajustes
de la misma manera que con un objetivo Micro Cuatro Tercios con montura activa, es decir,
mediante un mezclador ATEM o a través de las demás interfaces de control remoto que
ofrece el cable de expansión. Consulte la página www.blackmagicdesign.com/support/
faq/59011 para ver una lista de objetivos B4 compatibles.
6 Servo S.Bus Digital
Al conectar la cámara a un receptor S.Bus compatible mediante un cable Futaba J,
esposible acceder a 18 canales de control remoto que pueden asignarse a diferentes
funciones. Estas incluyen el enfoque, la distancia focal y la apertura del diafragma,
entreotras. Consulte el apartado correspondiente en este manual para obtener más
información al respecto.

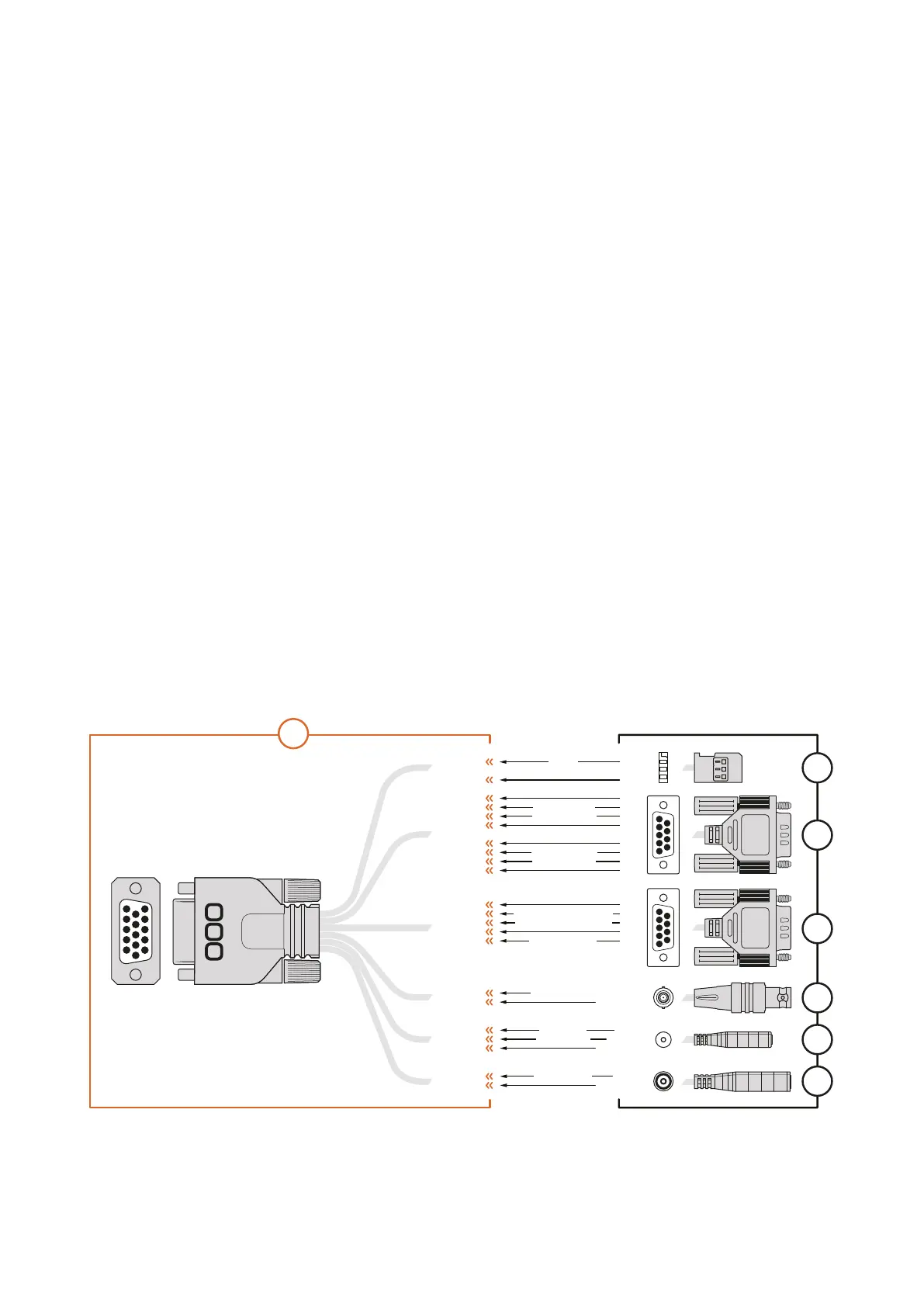

Diagrama de conexiones en el cable de expansión del
modelo Blackmagic Micro Studio Camera 4K
Según las necesidades de cada usuario, es posible que solo se requiera acceder a una o dos de las
funciones que ofrece el puerto de expansión, por ejemplo, controlar un objetivo B4 profesional
instalado en la cámara y simultáneamente recibir corriente eléctrica de una fuente de 12 voltios.
Paratal fin, se puede fabricar con suma facilidad un conector que permita emplear dichas
prestaciones solamente, sin tener conexiones sueltas adicionales.
Utilice el diagrama que se muestra a continuación para configurar el cable proporcionado, o como
guía para asignar conexiones al diseñar una versión propia. La sección P1 incluye una lista completa
de todos los pines, mientras que los distintos grupos destinados a funciones particulares se indican
en las secciones P2 a P7.
PIN ASSIGNMENT
1
2
3
1
2
3
4
5
6
7
8
9
1
2
3
4
5
OTHER
CENTER
SLEEVE
PIN
SLEEVE
2
GROUND
GROUND
12
8
GROUND
GROUND
13
3
GROUND
GROUND
14
15
GROUND
6
5
GROUND
6
GROUND
9
10
GROUND
TIP
RING
SLEEVE
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
P2
P3
P4
P5
P6
P7
P1
1 Ground
2 S. Bus
3 PTZ RS422 Tx-
4 Ground
5 Reference Input
* Power input to the camera is also used to power the lens. Beware of applying excessive voltages if you’re using
your own power supply to avoid damage to the lens.
6 Power +12V in
7 Ground
8 PTZ RS422 Tx+
9 LANC Data
10 LANC Power
11 Ground
12 PTZ RS422 Rx-
13 PTZ RS422 Rx+
14 B4 Lens Control Transmit
15 B4 Lens Control Receive
S. Bus
PTZ RS422 Rx-
PTZ RS422 Tx+
PTZ RS422 Rx+
PTZ RS422 Tx-
B4 Lens Control Transmit
B4 Lens Control Receive
Power +12V in*
Reference Input
LANC Data
LANC Power
Power +12V in
1
2
3
4
5
11
12
13
14
15
6
7
8
9
10
