Connexion à des enregistreurs
Si vous souhaitez enregistrer le signal de sortie de votre Studio Camera, il vous suffit de connecter
la sortie SDI à l'entrée SDI d'un enregistreur SSD comme le Blackmagic Hyperdeck Shuttle. La sortie
SDI de l'HyperDeck peut ensuite être connectée à l'entrée SDI de la Studio Camera, ce qui vous
permet de visualiser vos enregistrements sur l'écran LCD de la caméra.

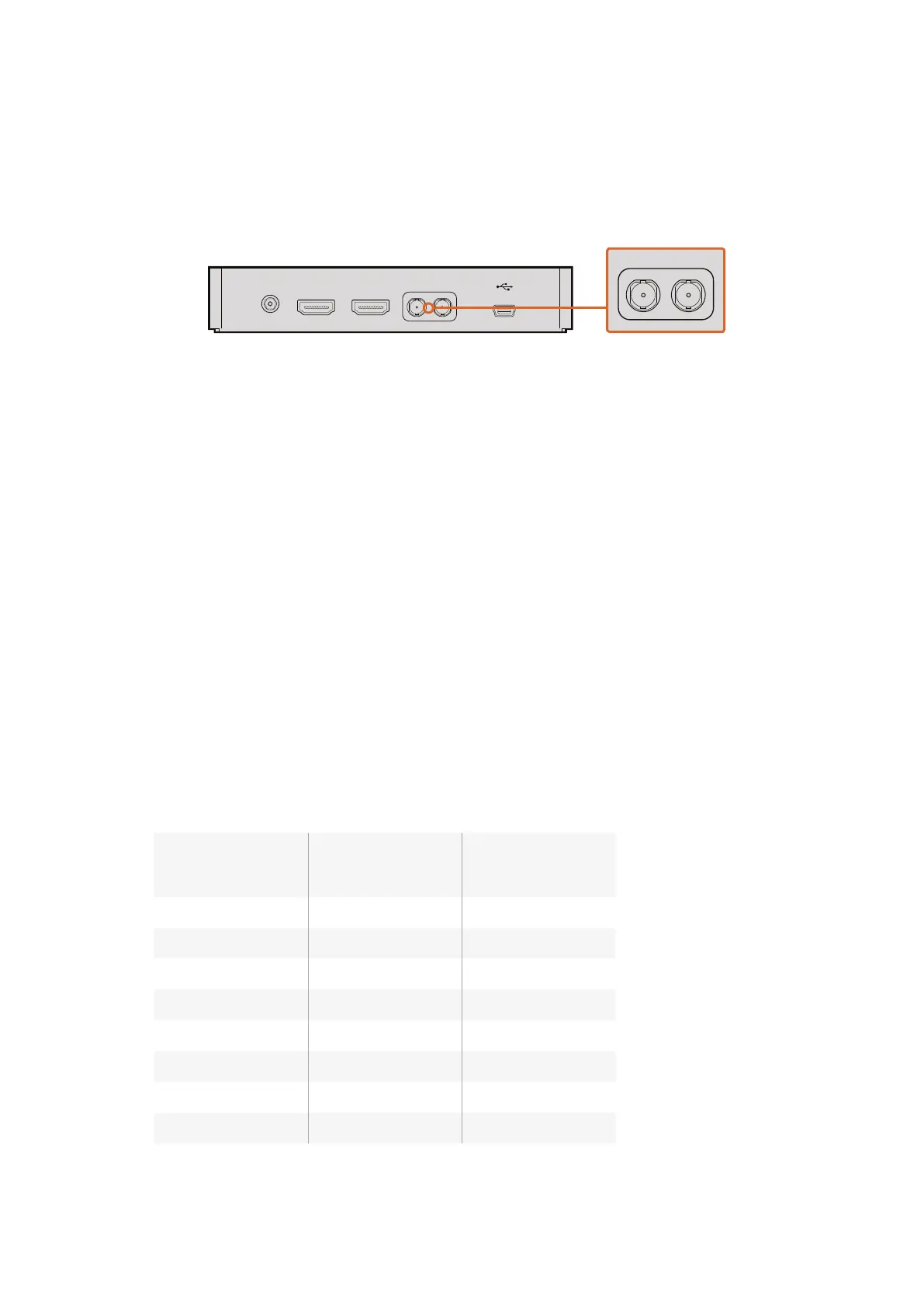

Connectez la sortie SDI de la caméra à l'entrée SDI de l'HyperDeck et connectez la sortie
SDI de l'HyperDeck à l'entrée SDI de la caméra pour visionner vos enregistrements.
Connecter le tally avec la
Blackmagic3G-SDI Shield
Si vous utilisez un mélangeur SDI équipé d'une sortie tally, vous pouvez la connecter à une
Blackmagic 3G-SDI Arduino Shield. Cela permettra d'envoyer les signaux tally aux Blackmagic
Studio Camera. Même si vous n'utilisez pas de mélangeur ATEM, le flux de programme SDI
permettra d’envoyer le signal tally vers les caméras Blackmagic.
Par exemple, le port tally parallèle du mélangeur peut être connecté aux broches D2 - D9 de la
Blackmagic 3G-SDI Arduino Shield. La sortie SDI de cette carte Arduino est alors connectée à toutes
les caméras Blackmagic via un distributeur de signal, tel qu'un Blackmagic Mini Converter SDI
Distribution. Vous pouvez ainsi envoyer le signal tally vers huis caméras Blackmagic différentes.
Les numéros des caméras Blackmagic doivent correspondre aux sorties tally du mélangeur. Il faudra
peut-être connecter un connecteur personnalisé pour vous assurer que les broches correspondent
bien aux numéros des caméras. La broche terre du connecteur tally du mélangeur doit être
connectée à la broche terre de l'Arduino Shield.
Veuillez trouver ci-dessous un exemple indiquant les numéros des caméras Blackmagic
correspondants aux sorties tally du mélangeur. Ces sorties sont ensuite connectées aux broches sur
le Blackmagic Arduino Shield.
Numéro de la caméra
Blackmagic
Numéro de l'entrée
du mélangeur
Broche Arduino
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
124124Connecter le tally avec la Blackmagic 3G-SDI Arduino Shield
