Микрофонный вход гарнитуры
Предназначен для двусторонней связи с аппаратной посредством профессиональной гарнитуры
.
Звук встраивается в каналы
15
и
16
исходящего
SDI-
сигнала
.
Аудиовходы
Для поддержки двух каналов балансного аналогового звука предусмотрены разъемы
XLR
профессионального уровня
.
Чтобы установить уровень входного сигнала для каждого канала
,
используйте меню работы со звуком
.
Входы позволяют работать с микрофонным и линейным
сигналом
.
Тип ввода устанавливают с помощью меню
.
Встраивание звука в
SDI-
поток выполняется
на
каналах
1
и
2.

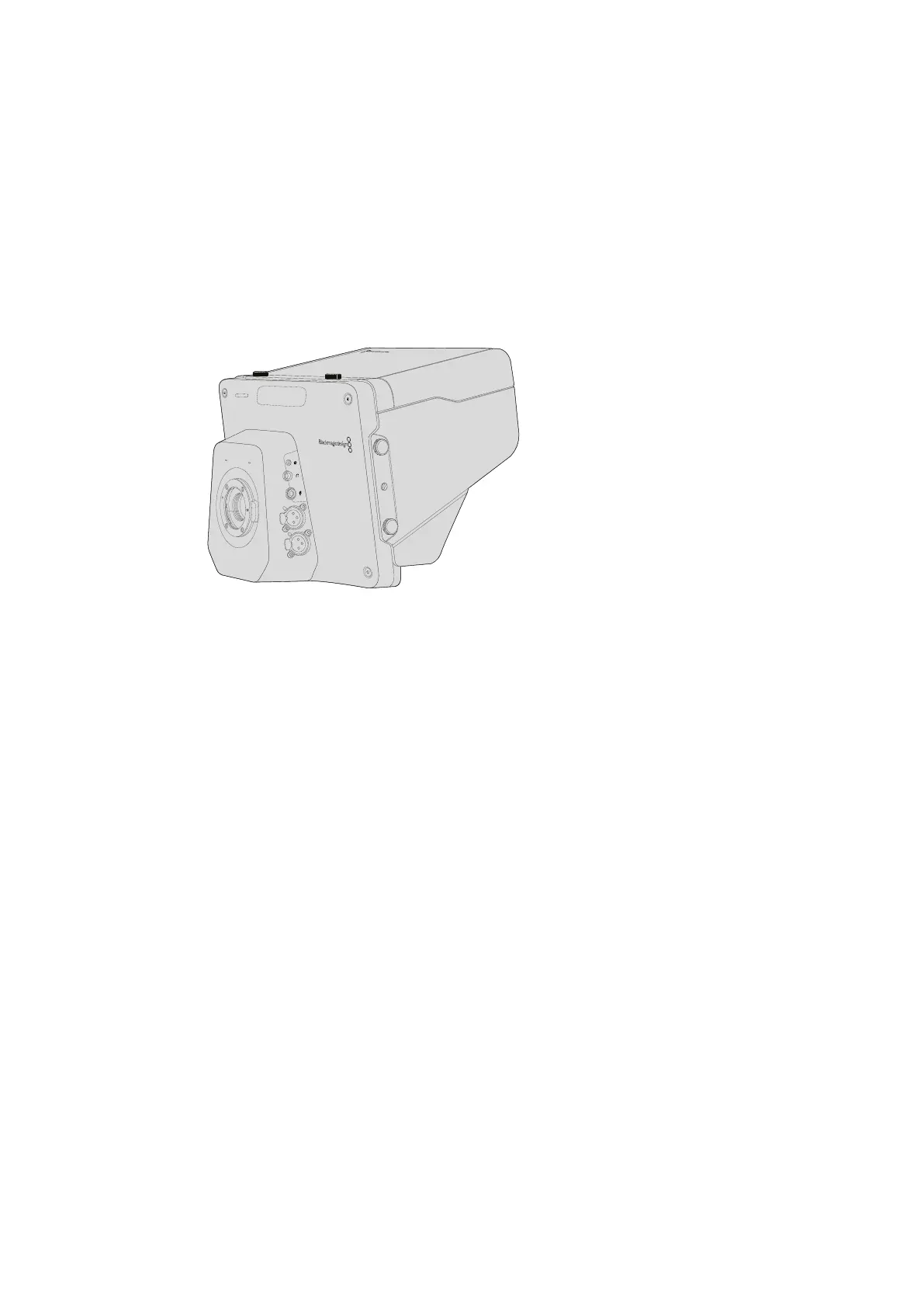

Blackmagic
Studio
Camera
— правая сторона
Оптический вход
/
выход
Для работы с оптическим входом и выходом необходимо установить дополнительный
SFP-
модуль
.
Он позволяет использовать стандартные разъемы типа
LC
с поддержкой
3G-SDI
на
Studio
Camera
HD
и
6G-SDI
на
Studio
Camera
4K.
Оптоволоконный кабель широко применяется при создании
компьютерных сетей
.
Его длины
,
которая может достигать
45
км
,
достаточно для трансляции в
мобильных условиях
.
Если одновременно задействованы
SDI-
и оптический входы
,
будет выводиться
сигнал того устройства
,
которое подключено первым
.
Чтобы приобрести оптический модуль
SFP
для
Blackmagic
Studio
Camera,
обратитесь к ближайшему дилеру компании
Blackmagic
Design.
Перечень продавцов можно найти на нашем веб
-
сайте по адресу
www.blackmagicdesign.com/ru/resellers.
SDI
OUT
Выход
SDI
используется для вывода
10-
битного
4:2:2
видео на оборудование с
SDI-
интерфейсом
,
такое как коммутаторы
,
мониторы
,
устройства захвата и вещательные микшеры
.
Blackmagic
Studio
Camera
HD
поддерживает работу с сигналом
3G-SDI,
модель
Studio
Camera
4K
— с
12G-SDI.
SDI
IN
Вход
SDI
позволяет оператору просматривать программное изображение
(PGM).
Нажмите кнопку
PGM
для переключения между живым сигналом камеры и программным изображением из
аппаратной с видеомикшером
.
Если одновременно задействованы
SDI-
и оптический входы
,
будет выводиться сигнал того
устройства
,
которое подключено первым
.
Если
Studio
Camera
используется для записи на такое
устройство
,
как
Blackmagic
Hyperdeck
Shuttle,
выходной сигнал
Hyperdeck
можно направить на
вход
SDI,
что позволяет воспроизводить только что записанное изображение
.
1
1
3
PUSH
2
2
1
3
PUSH
2
350350
Разъемы камеры
