Conexión a dispositivos de grabación
La cámara puede conectarse a dispositivos tales como el modelo Hyperdeck Shuttle de Blackmagic
para grabar las imágenes captadas por esta. Al mismo tiempo, es posible ver el material grabado
por el dispositivo en la pantalla de la cámara.

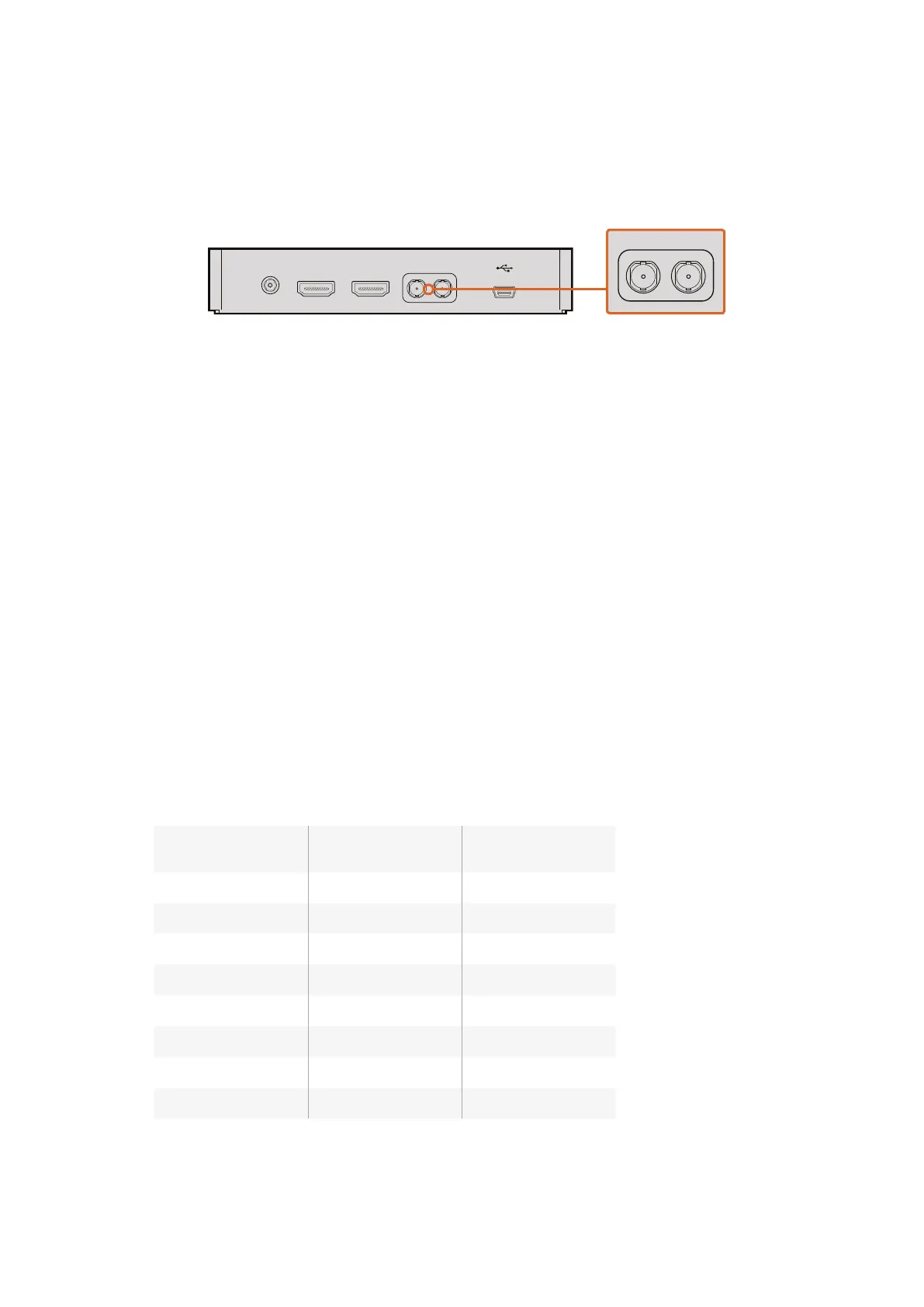

Conecte la salida SDI de la cámara a la entrada correspondiente en el grabador. A continuación, conecte
la salida SDI del grabador a la entrada correspondiente en la cámara para ver el contenido captado.
Conexión de una tarjeta Blackmagic
3G-SDI Arduino Shield
Es posible conectar las salidas para luces piloto de un mezclador a una tarjeta Blackmagic
3G-SDI Arduino Shield, a fin de enviar señales a distintas unidades Studio Camera. Aunque no
se utilice un mezclador ATEM, se puede igualmente implementar un sistema de señalización
mediante señales SDI.
Concretamente, el puerto en paralelo del mezclador se conecta a los pines D2-D9 de la tarjeta.
A su vez, la salida SDI de esta se conecta a todas las cámaras mediante un amplificador de
distribución, tal como el modelo Blackmagic Mini Converter SDI Distribution. De esta forma,
esposible enviar señales a ocho cámaras distintas para encender o apagar las luces piloto
según corresponda.
El número de cámara debe coincidir con el de la salida en el mezclador. En consecuencia,
puede que sea necesario fabricar un conector adaptado para asegurarse de que los pines
correspondan a cada número de cámara. Es necesario que el pin a tierra del conector del
mezclador esté conectado al pin a tierra de la tarjeta.
La siguiente tabla indica la correspondencia entre los números de cámara y las conexiones en
el mezclador y la tarjeta.
Número de cámara
Blackmagic
Número de entrada
en el mezclador Tarjeta Arduino
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
220220Blackmagic 3G-SDI Arduino Shield
