Подключение к рекордерам
Если необходимо записать выходной сигнал
Studio Camera,
достаточно подключить ее выход к
SDI-
входу на
Blackmagic HyperDeck Shuttle.
Направив выходной сигнал рекордера обратно на
SDI-
вход
Studio Camera,
можно просмотреть сделанную запись на ЖК
-
дисплее камеры
.
Для просмотра записанного материала достаточно соединить
SDI-
выход камеры с
SDI-
входом на
HyperDeck
и направить выходной сигнал обратно на камеру
Передача
Tally-
сигналов с
помощью модуля
Blackmagic3G-SDI
Arduino Shield
Если вы используете не
ATEM,
а другой
SDI-
видеомикшер
, Blackmagic Studio Camera
все равно
может поддерживать индикацию состояния
.
Чтобы на камеру поступал обратный программный
сигнал
,
ее нужно соединить с
Tally-
выходом видеомикшера через модуль
Blackmagic 3G-SDI
Arduino Shield.
Параллельный
Tally-
порт видеомикшера подключают к контактам
D2-D9
модуля
Blackmagic,
а
SDI-
выход модуля соединяют со всеми камерами
Blackmagic
через усилитель
-
распределитель
,
например
Blackmagic Mini Converter SDI Distribution.
Таким способом сигналы индикации состояния
можно передавать на восемь отдельных камер
.
Номера камеры
Blackmagic
и
Tally-
выхода видеомикшера должны совпадать
.
Для этого может
потребоваться пользовательский переходник собственного изготовления
.
Его контакт
GND
нужно
соединить с контактом
GND
на модуле
Arduino.

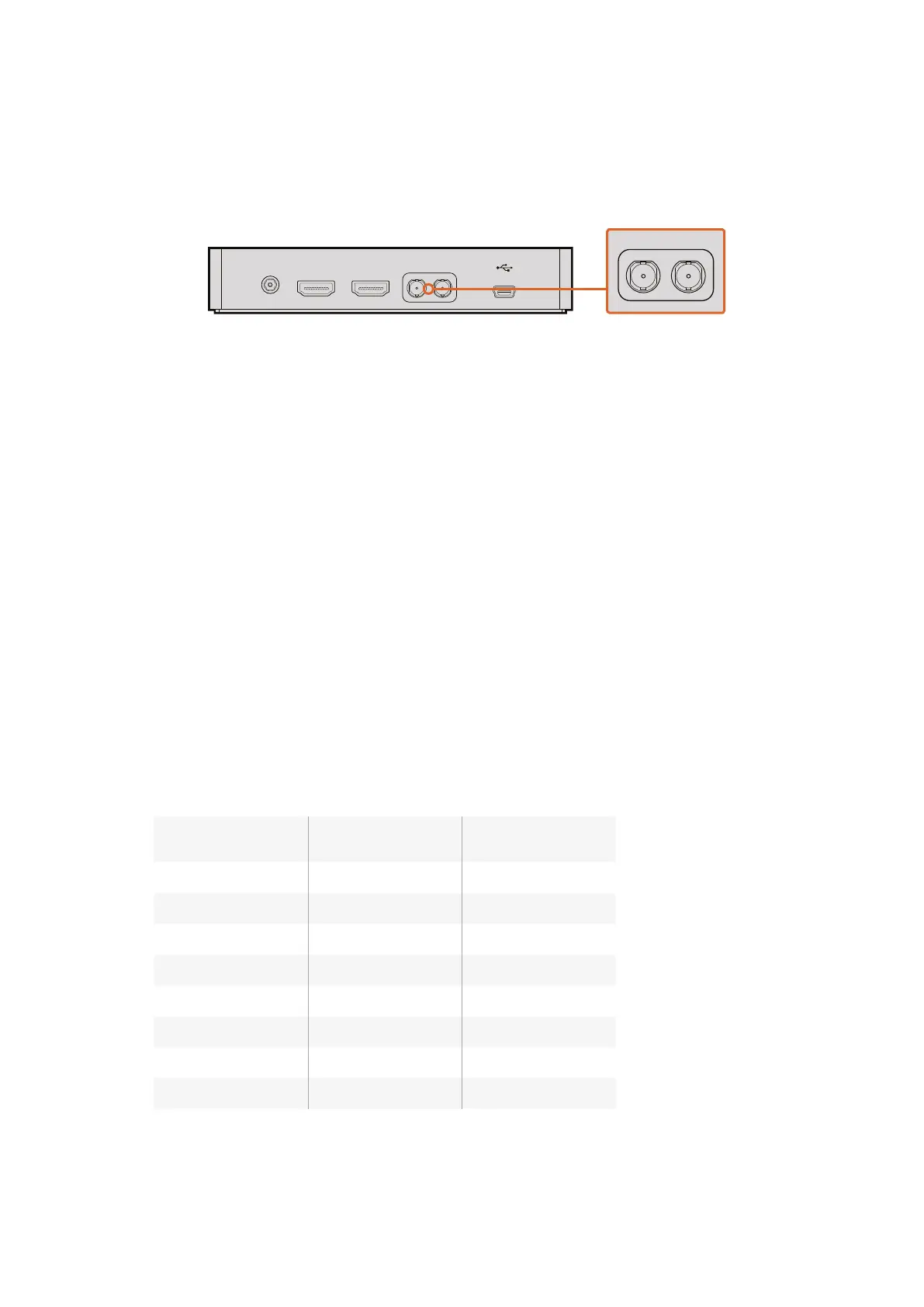

В таблице ниже показано
,
как номера камер
Blackmagic
и
Tally-
выходов видеомикшера должны
соответствовать контактам на модуле
Blackmagic 3G-SDI Arduino Shield.
Номер камеры
Blackmagic
Номер входа на
видеомикшере Контакт на
Arduino
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
