Blackmagicdesign Blackmagic Studio Camera - Blackmagic 3 G-SDI Arduino Shield を

レコー ダー に接 続
Studio Camera
の 出 力 を 収 録 し た い 場 合 は 、カ メ ラ の
SDI
出力を
Blackmagic HyperDeck Shuttle
などの
SSD
レコー ダー の
SDI
入 力 に 接 続 し ま す 。さ ら に 、
HyperDeck
の
SDI
出力を
Studio Camera
の
SDI
入力に接
続すれば、収録した映像をカメラの
LCD
で 確 認で きま す。

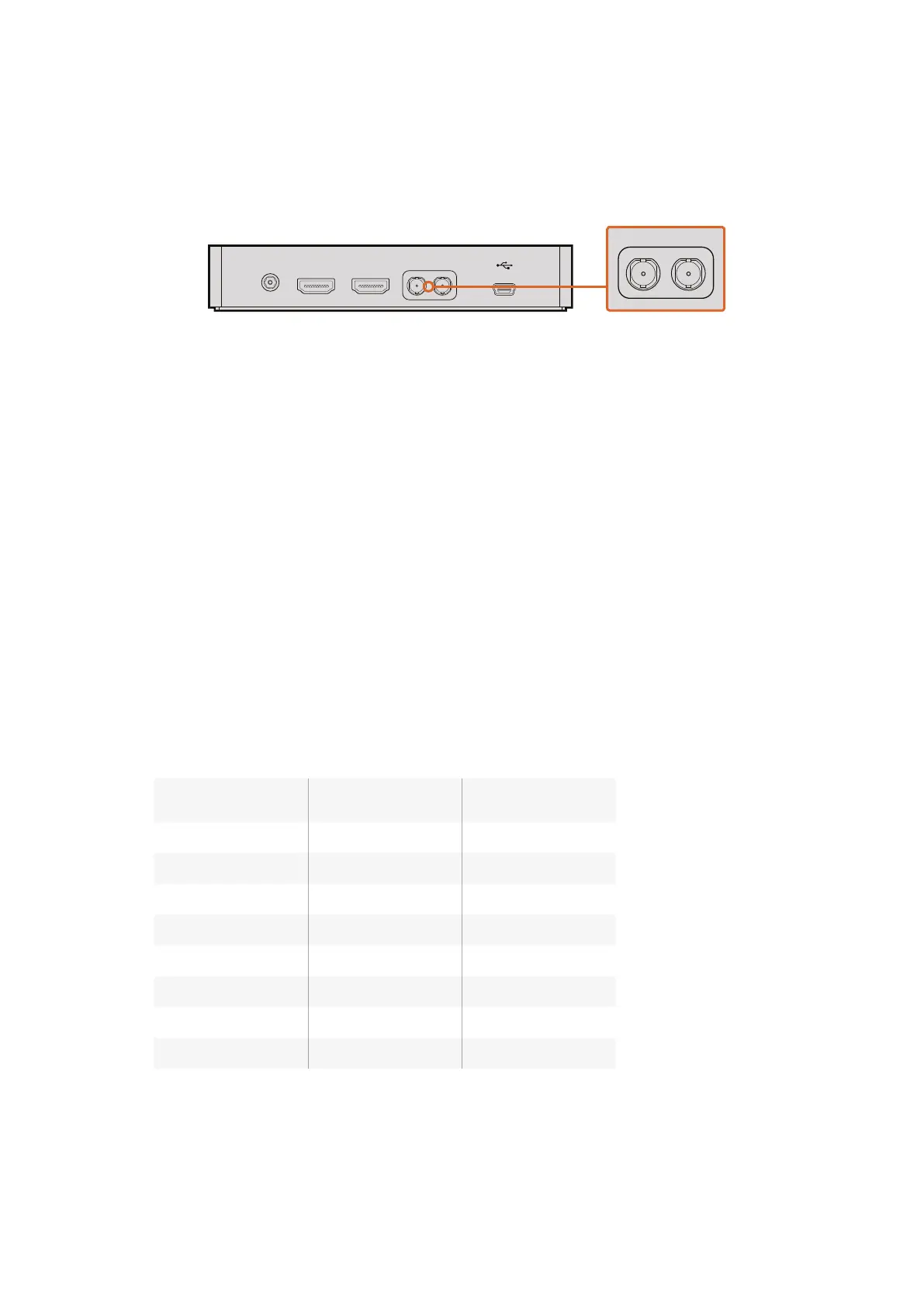

カメラの
SDI
出力を
HyperDeck
の
SDI
入 力 に 接 続 し 、さ ら に
HyperDeck
の
SDI
出力を
Studio Camera
の
SDI
入力に接続すれば収録した映像を確認できます。
Blackmagic

3G-SDI

Arduino

Shield
を
使 用してタリー に 接 続
タリー出力コネクターのついた
SDI
スイッチャーを使用している場合、タリー出力を
Blackmagic 3G-SDI
Arduino Shield
に 接 続 し 、タ リ ー 信 号 を
Blackmagic Studio Camera
に送信できます。これは、
ATEM
スイッ
チャー を 使 用してい な い 時 で も
SDI
プ ログラムリターンフィードを 介 して、
Blackmagic
のカメラで タリー
を得られることになります。
例えば、スイッチャーのタリー用パラレルポートを
Blackmagic
シールドの
D2 - D9
ピンに接続すると、
シールドの
SDI
出力が
Blackmagic Mini Converter SDI Distribution
な ど の 分 配 増 幅 器 を 介 し て 、す べ て の
Blackmagic
カメラに送信されます。これにより、
Blackmagic
のカメラ
8
台にタリーを 送 信 で きます。
Blackmagic
のカメラ番号は、スイッチャーのタリー出力と一致している必要があります。これは、ピンが
各カメラ番号と合致 するようにコネクターのカスタマイズが必要になる場合があることを示します。
ス イ ッ チ ャ ー の タ リ ー コ ネ ク タ ー か ら の 共 通 接 地（
GND
）は 、必 ず
Arduino
シールドの
GND
ピン
に 接 続 してください 。
下記は
Blackmagic
のカメラ 番 号と、
Blackmagic Arduino
シールドのピンに接続されているスイッチャー
からのタリー出力の一致方法の一例です。
Blackmagic

カメラ番 号
スイッチャ ー  
入力番号
Arduino
ピン
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
7676Blackmagic

3G-SDI

Arduino

Shield
を使 用してタリー に 接 続
