Botón MENU
Presione este botón para acceder al menú y luego utilice las flechas para desplazarse por las
distintas opciones.
Botón de encendido
Presione este botón para encender la cámara. Manténgalo presionado para apagarla.
Salida de video
Conexión a mezcladores
Los modelos Studio Camera transmiten imágenes en formato 4:2:2 de 10 bits, de modo que es
posible conectarlos a mezcladores y otros equipos SDI. Por otra parte, al instalar un módulo SFP
opcional, brindan conectividad para cables de fibra óptica, evitando de este modo la necesidad de
utilizar un dispositivo ATEM Camera Converter.
Conecte la salida principal (PGM) del mezclador a la entrada SDI de la cámara o al módulo óptico
para ver la señal en la pantalla.
El modelo Studio Camera cuenta además con una entrada para señales de referencia que permite
sincronizar cámaras, videocaseteras y otros dispositivos con una señal externa, ayudando de este
modo a prevenir errores de coordinación que podrían dar como resultado saltos en la imagen al
cambiar de una fuente a otra.

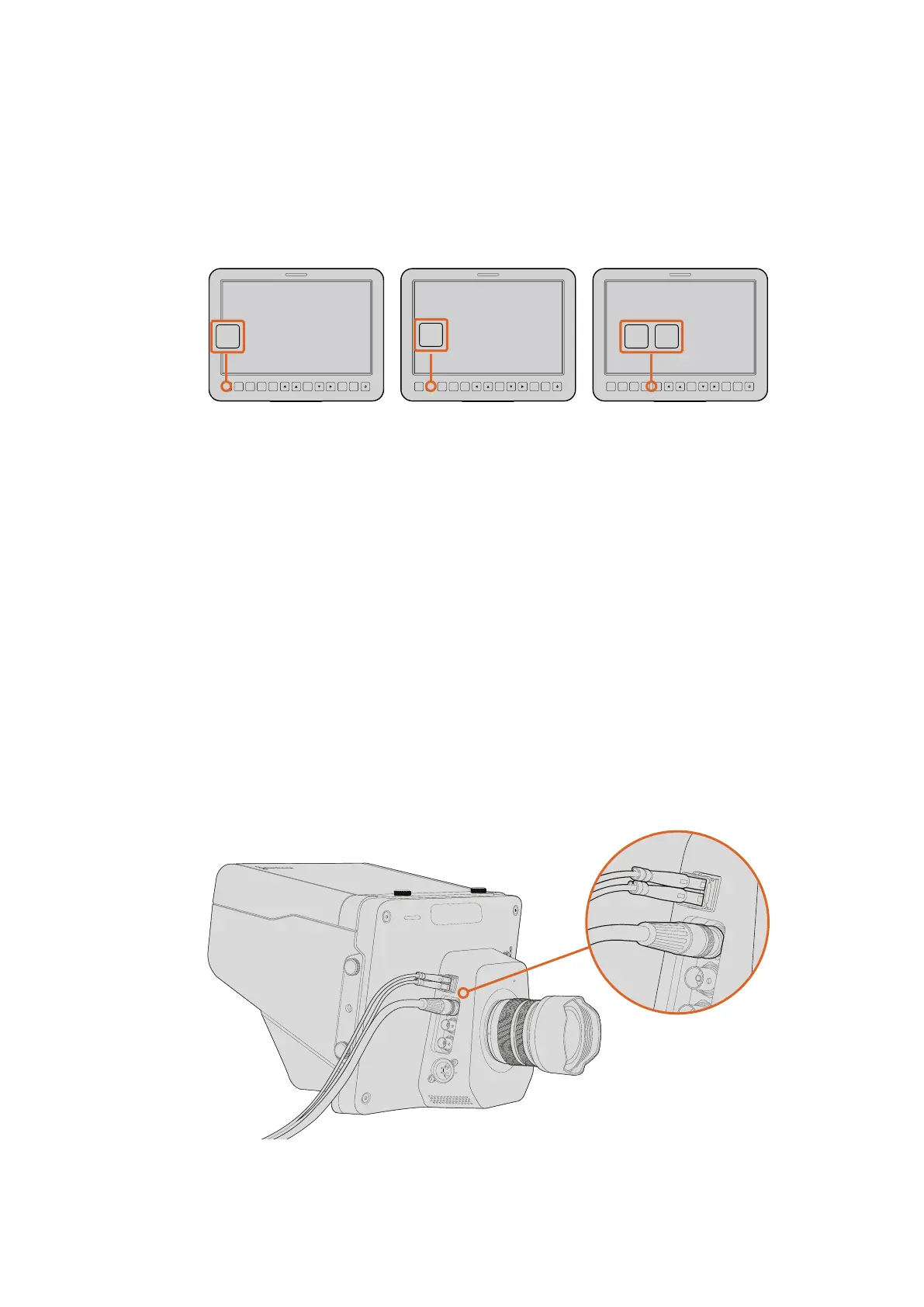

Presione el botón FOCUS una
vez para activar el enfoque
automático. Oprímalo dos veces
rápidamente para activar el
indicador de enfoque.
Presione el botón IRIS para
activar la función de exposición
automática, o utilice las flechas
hacia arriba y abajo para ajustar
este parámetro en forma manual.
El modelo Studio Camera ofrece
prestaciones que son esenciales
para cualquier producción
en directo.
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
Conecte el modelo Studio Camera a un mezclador mediante las
conexiones SDI o el módulo SFP para fibra óptica.
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
219219Salida de video
