Blackmagicdesign Blackmagic Studio Camera - 使用Blackmagic 3 G-SDI Arduino Shield连接Tally; 连接录机

连接录机
如果您想要记录
Studio Camera
输 出 上 的 内 容 ，您 可 以 将 摄 影 机 的
SDI
输出连接到
Blackmagic
HyperDeck Shuttle
等
SSD
录机的
SDI
输 入 即 可 。而
HyperDeck
上的
SDI
输出又可以再连接到
Studio
Camera
的
SDI
输入，这样您就可以在摄影机的
LCD
屏幕上查看录制内容。

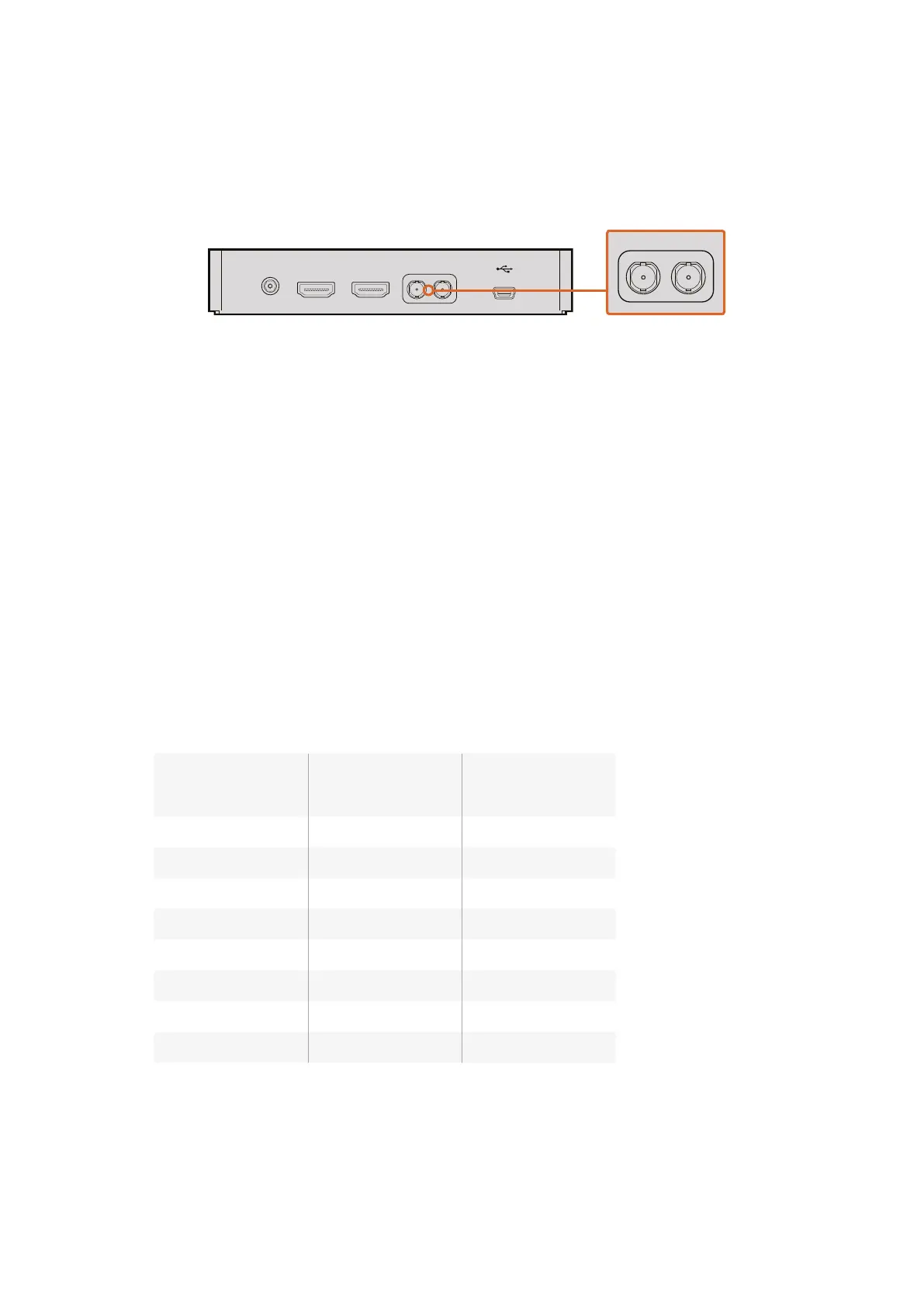

将摄影机上的
SDI
输出连接到
HyperDeck
上的
SDI
输 入 ，再 将
HyperDeck
上的
SDI
输出连接到摄影机上的
SDI
输 入 后 ，就 可 以 查 看 录 制 内 容 。
使用
Blackmagic 3G-SDI
Arduino Shield
连接
Tally
如果您使用的
SDI
切换台带有
Tally
输 出 接 口 ，就 可 以 将
Tally
输出连接到
Blackmagic 3G-SDI Arduino
Shield
来向
Blackmagic Studio Camera
发送
Tally
信 号 。这 样 一 来 ，即 使 您 没 有 使 用
ATEM
切换台，
您的
Blackmagic
摄影机依然可以通过
SDI
节目返送信号获得
Tally
功能。
例 如 ，切 换 台 的 并 行
Tally
端口可连接到
Blackmagic
盾板的
D2-D9
引 脚 ，盾 板 的
SDI
输出则可通过
Blackmagic Mini Converter SDI Distribution
等分配放大器连接到所有
Blackmagic
摄 影 机 。这 样 一 来 ，
您就可以向
8
台
Blackmagic
摄影机发送
Tally
信 号了。
Blackmagic
摄影机编号必须和切换台的
Tally
输出相对应，也就是说，您可能需要使用自制连接头以
确 保 引 脚 正 确 对 应 每 台 摄 影 机 的 编 号 。切 换 台
Tally
接口的
Common GND
（ 共 用 接 地 端 ）必 须 连 接 到
Arduino
盾板的
GND
引脚上。
下面给出的配置示例向您展示了
Blackmagic
摄影机的号码和切换台的
Tally
输 出 的 对 应 方 式 ，以 及
Tally
输出和
Blackmagic Arduino
盾板引脚的连接。
Blackmagic
摄影机
号码 切换台 输 入号 码
Arduino
引脚
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
