Anschließen von Aufzeichnungsgeräten

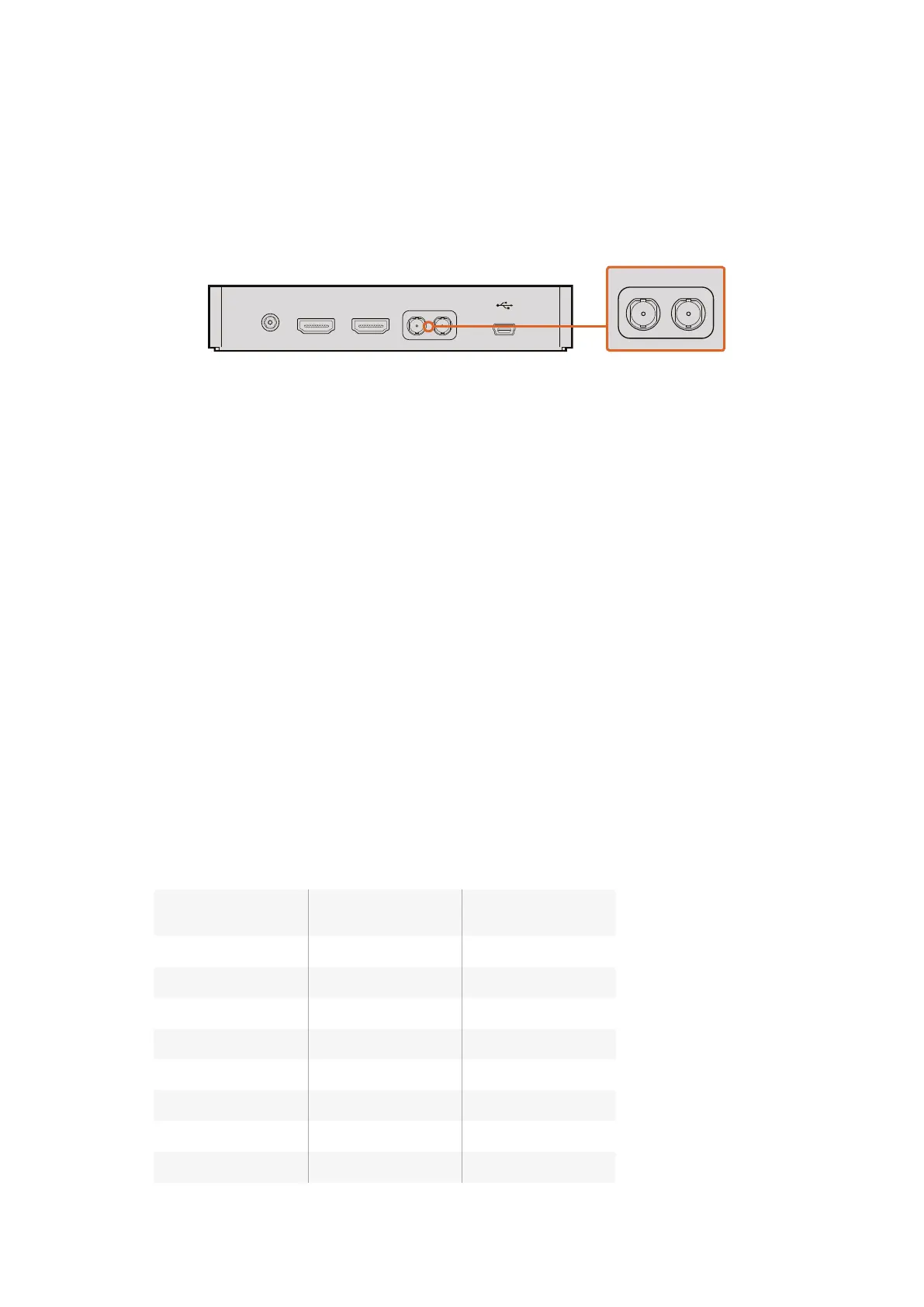

Wenn Sie die Ausgabe Ihrer Studio Camera einfach nur aufzeichnen möchten, können Sie den
SDI-Ausgang der Kamera an den SDI-Eingang eines SSD-Rekorders, beispielsweise eines
Blackmagic Hyperdeck Shuttle, anschließen. Der SDI-Ausgang des HyperDecks lässt sich wiederum
an den SDI-Eingang der Studio Camera anschließen, sodass Sie Ihr aufgezeichnetes Material auf
dem LCD der Kamera betrachten können.
Schließen Sie den SDI-Ausgang der Kamera an den SDI-Eingang des HyperDecks an, und den
SDI-Ausgang des HyperDecks an den SDI-Eingang der Kamera, um Ihr aufgezeichnetes Material
zu betrachten
Verbinden des Tally anhand eines
Blackmagic 3G-SDI Arduino Shields
Wenn Sie einen SDI-Mischer mit einem Tally-Ausgabeanschluss im Einsatz haben, können Sie
dessen Tally-Ausgänge über ein Blackmagic 3G-SDI Arduino Shield mit Ihren Blackmagic Studio
Cameras verbinden und Tally-Signale an diese Kameras senden. Somit können Sie auch dann über
den SDI-Programm-Return-Feed Tally-Signale mit Ihren Blackmagic Kameras empfangen, wenn Sie
keinen ATEM Mischer verwenden.
So verbindet sich der parallele Tally-Port Ihres Mischers bspw. über die Pole D2–D9 Ihres
Blackmagic Shields. Der SDI-Ausgang des Shields ist wiederum mit allen Blackmagic Kameras über
einen Verteilverstärker wie einen Blackmagic Mini Converter SDI Distribution verbunden. Auf diese
Weise können Sie Tally-Signale an acht unterschiedliche Blackmagic Kameras senden.
Die Nummer der Blackmagic Kamera muss mit den Tally-Ausgaben des Mischers übereinstimmen.
D.h. Sie müssen sich einen benutzerdefinierten Verbinder zusammenstellen, um sicherzustellen,
dass die Pole den jeweiligen Kameranummern entsprechen. Der gemeinsame GND-Pol vom
Tally-Verbinder des Mischers muss mit dem GND-Pol des Arduino Shields verbunden sein.
Unten finden Sie ein Konfigurationsbeispiel, das zeigt, inwiefern die Blackmagic Kameranummern
den Tally-Ausgaben des Mischers entsprechen, die dann mit den Polen des Blackmagic Arduino
Shields verbunden werden.
Blackmagic
Kameranummer
Mischer
Eingangsnummer Arduino-Pol
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
172172Verbinden des Tally anhand eines Blackmagic 3G-SDI Arduino Shields
