Blackmagicdesign Blackmagic Studio Camera - Blackmagic Studio Camera - Rechte Kameraseite

Mikrofon-Kopörer-Eingang
Dieser Eingang ermöglicht die Kommunikation mit der Steuerzentrale über Luftfahrt-Headsets.
Tonwird in Kanal 15 und 16 der SDI-Signalausgabe eingebettet.
Audioeingänge
Zwei Kanäle professionelles symmetrisches Analogaudio werden via XLR-Buchsen unterstützt.
Stellen Sie die Eingabepegel für die beiden Kanäle über das Audiomenü ein. Die Eingänge
unterstützen ebenso Mikrofonpegel- wie auch Referenzpegel-Eingaben. Die Eingabeart wird
ebenfalls im Audiomenü ausgewählt. Audio wird in Kanal 1 und 2 des SDI-Datenflusses eingebettet.

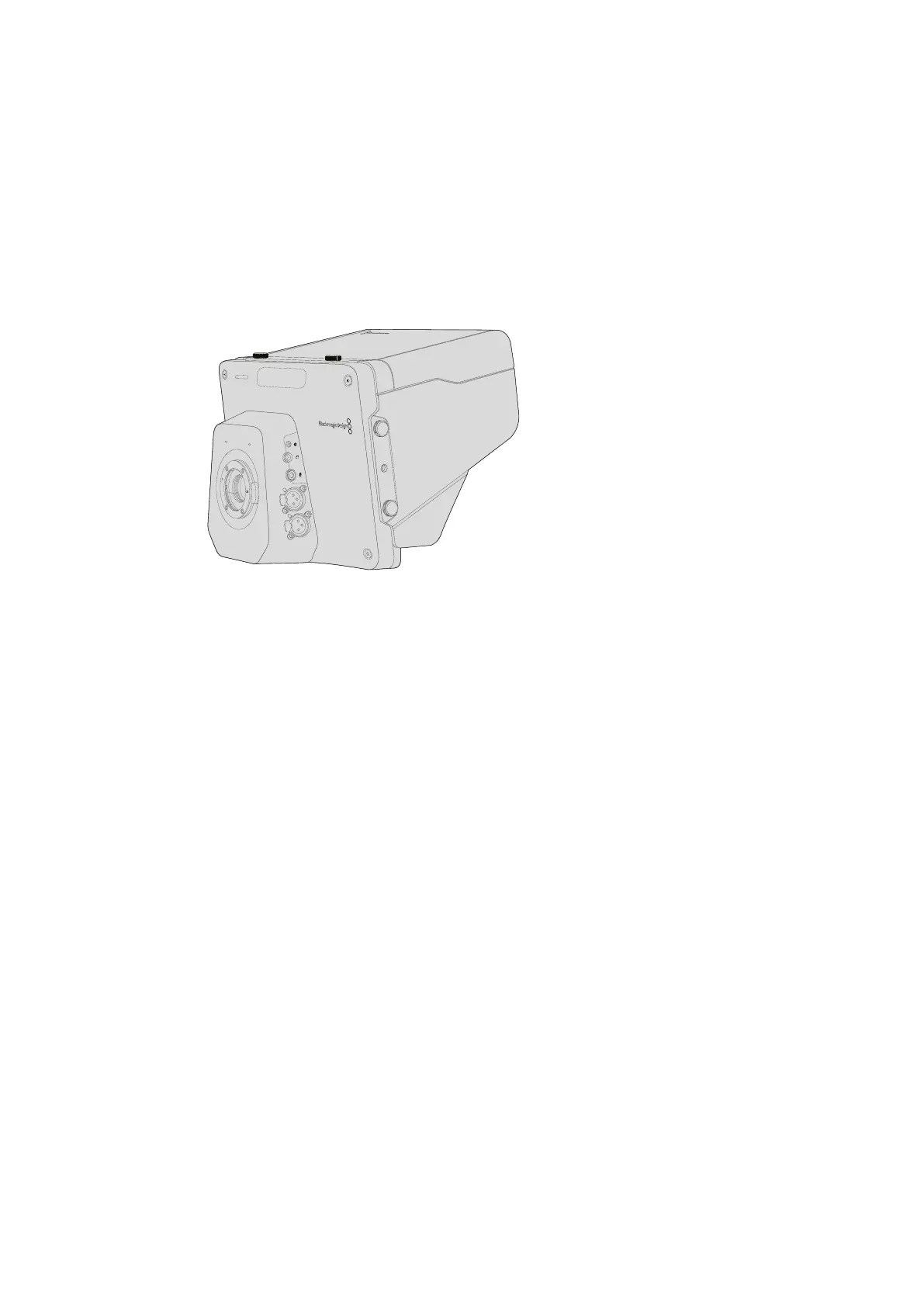

Blackmagic Studio Camera – rechte Kameraseite
OPTICAL IN und OPTICAL OUT
Für Signalempfang und -ausgabe über Glasfaser müssen Sie ein optional erhältliches SFP-
Glasfasermodul installieren. Dieses gestattet das Einstecken branchenüblicher LC-Verbinder,
die3G-SDI bei der Studio Camera HD bzw. 6G-SDI bei der Studio Camera 4K unterstützen.
DaGlasfaserkabel auch für Computernetzwerke eingesetzt werden, sind sie überall erhältlich.
MitGlasfaserkabeln lassen sich Signale über Entfernungen von bis zu 45km übermitteln. Mehr als
genug für die meisten Außenübertragungen, einschließlich der komplexesten. Wenn sowohl an den
Glasfaser- als auch den SDI-Eingang Geräte angeschlossen sind, wird die Ausgabe des zuerst
angeschlossenen Geräts verwendet. Ein SFP-Glasfasermodul für Ihre Blackmagic Studio Camera
erhalten Sie von einem Blackmagic Design Fachhändler in Ihrer Nähe. Eine Liste mit Fachhändlern in
Ihrer Umgebung finden Sie auf unsere Website unter www.blackmagicdesign.com/de/resellers.
SDI OUT
Verwenden Sie den SDI-Ausgang, um 10-Bit-Videodaten in 4:2:2 an professionelles SDI-Equipment
wie Kreuzschienen, Monitore, SDI-Erfassungsgeräte und Broadcast-Mischer auszugeben. Die
Blackmagic Studio Camera HD unterstützt 3G-SDI, und die Studio Camera 4K unterstützt 12G-SDI.
SDI IN
Über den SDI-Eingang kann der Kamerabediener das ausgegebene Programm (PGM) betrachten.
Drücken Sie einfach die PGM-Taste, um zwischen der Live-Kameraausgabe und der
Programmausgabe aus der Mischregie umzuschalten.
Wenn sowohl an den Glasfaser- als auch an den SDI-Eingang Geräte angeschlossen sind, wird die
Ausgabe des zuerst angeschlossenen Geräts verwendet. Wird mit der Studio Camera auf ein
anderes Gerät aufgezeichnet, beispielsweise einen Blackmagic Hyperdeck Shuttle, lässt sich der
Ausgang des Hyperdecks an den SDI-Eingang der Kamera anschließen. Dies erlaubt die
Wiedergabe des soeben aufgezeichneten Filmmaterials.
1
1
3
PUSH
2
2
1
3
PUSH
2
158158Kamera-Anschlüsse
