Accessoires
Monter l’HyperDeck Extreme en rack
L’HyperDeck Extreme et l’HyperDeck Extreme Control peuvent être montés sur rack à l’aide de
l’HyperDeck Extreme Rack Kit.
D’une hauteur de trois unités de rack et d’une largeur d’un demi-rack, l’HyperDeck Extreme peut
être monté côte à côte ou individuellement à l’aide de la plaque d’obturation fournie avec le kit.

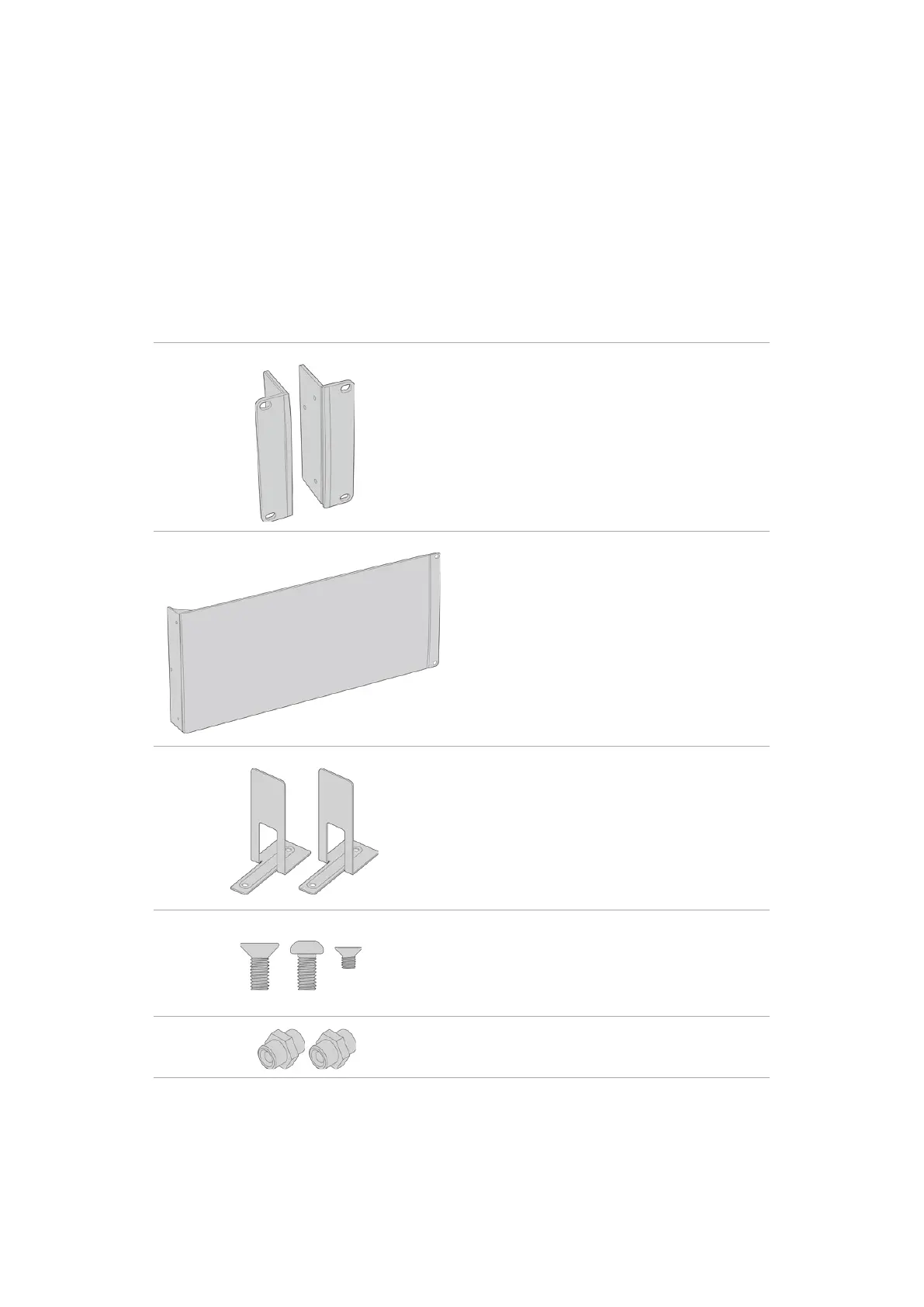

L’HyperDeck Extreme Rack Kit contient les éléments suivants:
2 x supports latéraux pour le montage sur rack
Fixez-les sur les bords externes de l’HyperDeck
Extreme pour le monter dans un rack.
1 x plaque d’obturation d’un demi-rack de largeur
La plaque d’obturation possède un support latéral
sur un côté afin de cacher l’espace vide du rack si
vous n’installez qu’un seul appareil. L’illustration
montre la plaque avec le support latéral sur le côté
droit. Tournez la plaque à 180º pour la monter dans
l’autre sens.
2 x supports de montage en T
Les supports de montage en forme de T se fixent
sous les appareils HyperDeck Extreme, à l’avant
et à l’arrière, au niveau de la conjonction des
deux appareils.
Vis
8 x M4 10mm
Vis pour les
supports
latéraux
4 x M4 8mm
Vis pour la
plaque
d’obturation
15 x M3 5mm
Vis pour les
supports de
montage
2 x attaches pour les supports pour câble
Préparer l’HyperDeck Extreme ou l’HyperDeck Extreme Control pour une
installation sur rack individuelle :
1 Placez la plaque d’obturation sur le côté gauche ou le côté droit de l’HyperDeck, selon
l’emplacement de l’appareil sur le rack. La face avant de la plaque doit être parallèle à la face
avant de l’appareil.
357Accessoires
