Zubehör
Einen HyperDeck Extreme im Rack montieren
Ein HyperDeck Extreme und die HyperDeck Extreme Control lassen sich mit dem HyperDeck
Extreme Rack Kit in einem Broadcast-Rack oder Roadcase installieren.
Der HyperDeck Extreme misst drei Höheneinheiten und eine halbe Standard-Rackbreite. Mit der im
Kit gelieferten Zierblende kann er im Rack neben anderen Geräten oder einzeln installiert werden.

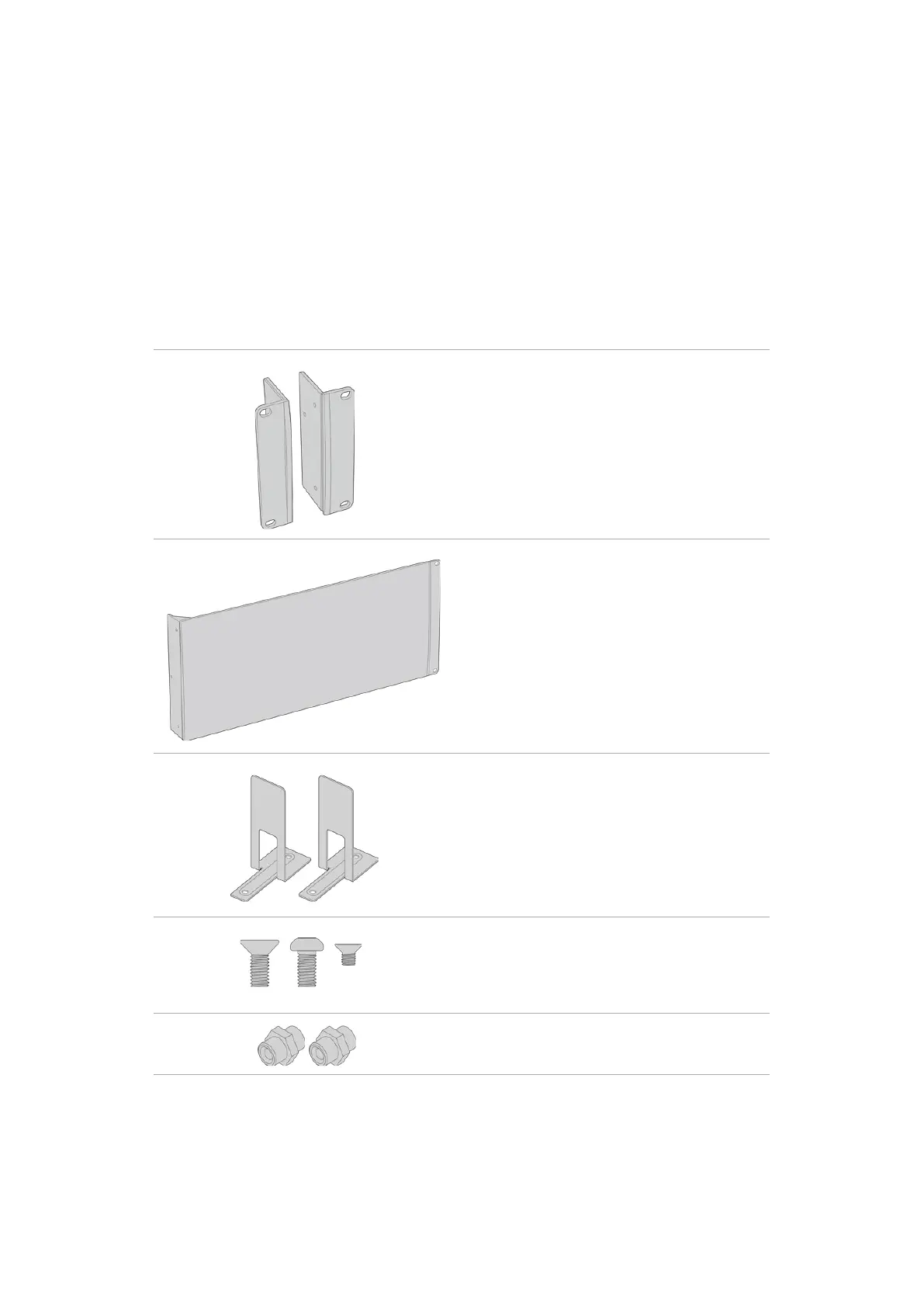

Das HyperDeck Extreme Rack Kit beinhaltet folgende Teile:
2Rackwinkel
Bringen Sie die Rackwinkel zur Montage im Rack an
der äußeren Kante des HyperDeck Extreme an.
1Zierblende in halber Rackbreite
Die Zierblende verfügt auf einer Seite über einen
Rackwinkel, sodass Sie bei Installation einer
einzelnen Einheit den unbesetzten Rackplatz
abdecken können. Die Abbildung zeigt den
Rackwinkel rechts angebracht. Drehen Sie die
Zierblende einfach um 180°, um sie seitenverkehrt
zu installieren.
2Stützen
Die T-förmigen Stützen werden dort angebracht,
wo sich beide HyperDeck Extreme Geräte vorne
und hinten berühren. Sie geben der Einheit Halt.
Schrauben
8 x M4 10mm
Schrauben für
Rackwinkel
4 x M4 8mm
Schrauben für
Zierblende
15 x M3 5mm
Schrauben für
Stützen
2Kabeleinführungen
HyperDeck Extreme oder HyperDeck Extreme Control für die Einzelinstallation
imRack vorbereiten
1 Positionieren Sie die Zierblende je nach Bedarf links oder rechts von Ihrem HyperDeck Gerät.
Die Vorderseite der Zierblende sollte dabei parallel zur Frontblende des Geräts
ausgerichtet sein.
490Zubehör
