Accesorios
Instalación en bastidores
Es posible instalar el grabador y el controlador en bastidores o cajas de transporte mediante un
soporte opcional.
Ambos dispositivos miden 3 U de alto y ocupan la mitad del ancho de un bastidor, lo cual permite
colocarlos en forma contigua.

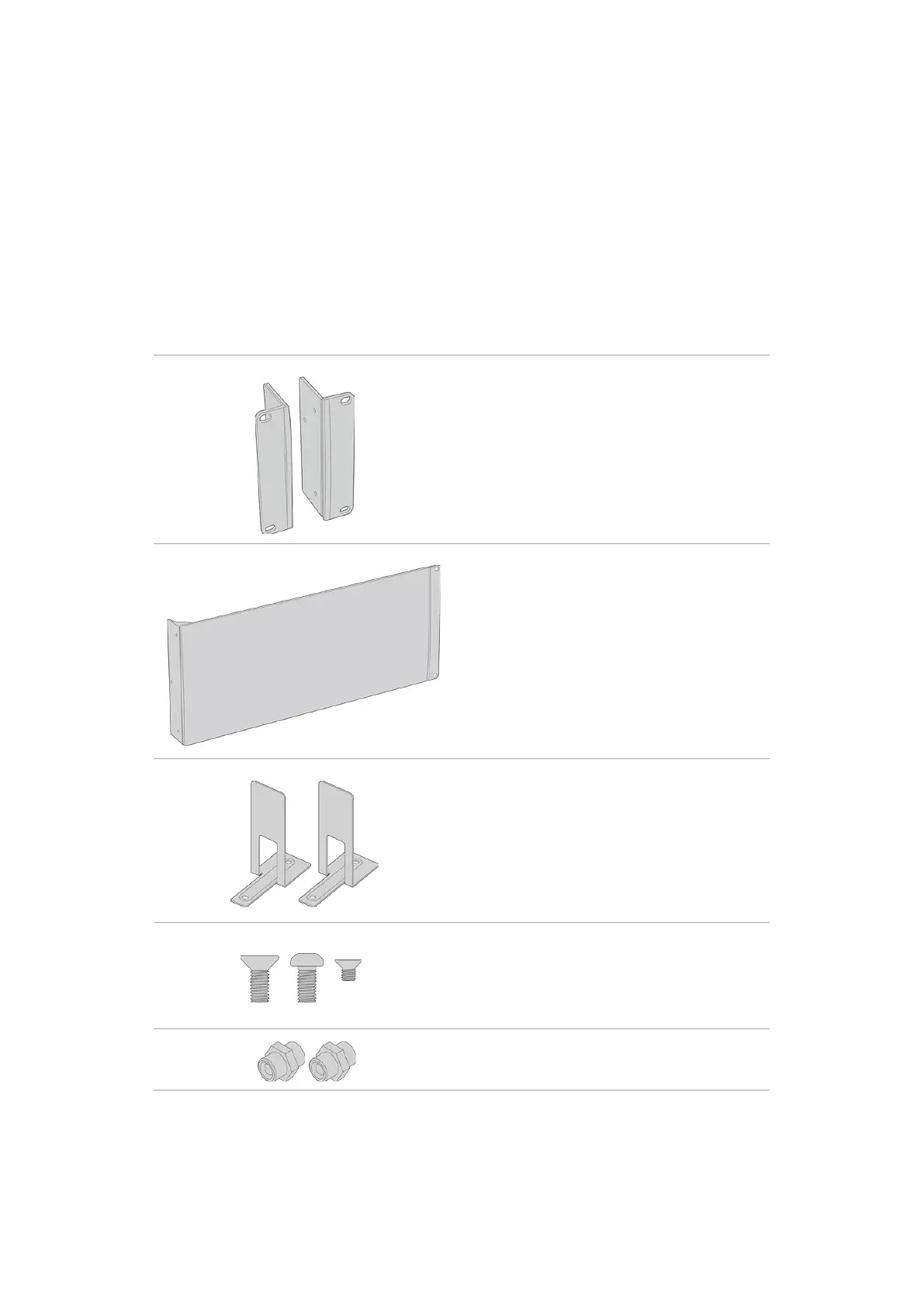

El kit de instalación incluye los siguientes componentes:
2 escuadras de montaje
Sujete las escuadras al borde exterior del dispositivo
para instalarlo en un bastidor.
1 placa ciega (medio bastidor)
La placa ciega cuenta con una escuadra en un lateral
que permite montarla en el bastidor y cubrir el hueco
vacío al instalar solo un dispositivo. La imagen
muestra la escuadra a la derecha. Basta con girarla
180grados para instalarla en el otro lado.
2 soportes angulares
Los soportes angulares en forma de T se acoplan
uno en la parte delantera y otro en la trasera, debajo
de los dispositivos, justo donde se unen, para
brindarles estabilidad.
Tornillos
8 x M4 de 10mm
Para las
escuadras de
montaje
4 x M4 de 8mm
Para la placa
ciega
15 x M3 de 5mm
Para los
soportes
angulares
2 topes
Preparación de los dispositivos para su instalación en bastidores
1 Coloque la placa ciega al costado del dispositivo, según el lado del bastidor en el cual desea
instalarlo. La parte delantera de la placa debe quedar paralela al panel frontal de la unidad.
