Operationsde la scie
Moulures en couronnereposant_ platsur la table
1. Remarques: Placezle dos de la piece _.plat sur la table
Placeztoujours le bord sup_rieur de la corniche contre le
guide (le bordd_coratif se trouve enhas dela comiche).
L'angleded_versest I'angle entre lemur et la comiche.
Solon la largeur de la piece, on peut scier los corniches
pos_es _.plat sur la tablesoit enabaissantla lame soit en
la faisant coulisser.
1. Pour lescoins _.90°, r_glezles anglesd'onglet etde biseau
en vous aidantdes tableauxci-dessous. Serrezle bouton
de blocage de I'onglet et le bouton de blocage du biseau
(Figure35).
2. Placezla comiche _.plat sur la table de la scie. Bridez la
piece _.I'aide du serredoint_.action rapide.
_ Utilisez une position de crampon-
nage qui ne g_ne pas le fonction-
nement.Avantde mettreen marche,abaissezlatote pourvous
assurer d'un _cartementsuffisant entre le serre-joint, d'une
part,et le protecteuret la t_te, d'autre part.
3. Suivezles instructions pour la coupe de fente ou la coupe
par glissement (voir page95).
4. Attendez que la lames'immobilise complNement avantde
remettrelat_te _.la position leveeet/ou de retirerI'ouvrage.
REIVlARQUE:PROCEOEZTOUJOURSAUNECOUPED'ESSAI
A L'AIDEDEMATERIAUXDEREBUTPOURCONFIRMERLES
ANGLESCORRECTS.
Serre-joint_ /
actionrapide
MonInre en
cogronn8
Biseau de33,9 ° 0nglet de31,G°

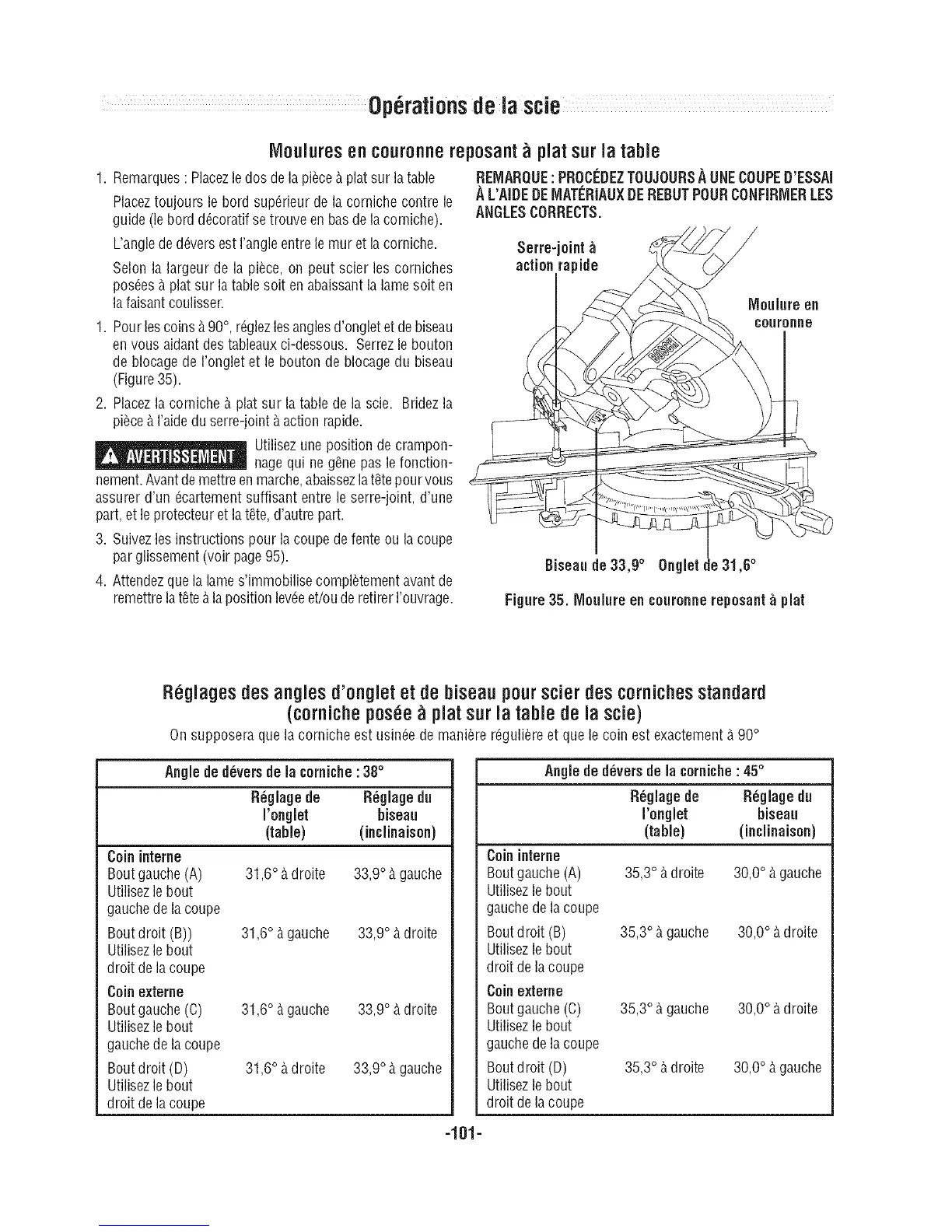

Figure 35. iVloulureen couronnereposant _ plat
R_glages des angles d'onolet et de biseaupourscier des cornichesstandard
(corniche posse_ plat sur la table de la scie)
On supposera que la corniche est usin_e de mani_re r_guli_re et que le coin est exactement b.90 °
Angle de deversde lacorniche:38°
R_giage de R_qiage an
I'onglet bisean
(table) (inclinaison)
Coin interne
Boutgauche(A) 31,B° _.droite 33,9° _.gauche
Utilisezle bout
gauchede lacoupe
Boutdroit (B)) 31,B° _.gauche 33,9° _.droite
Utilisezle bout
droit de lacoupe
Coin externe
Boutgauche(C) 31,6° _.gauche 33,9° _.droite
Utilisezle bout
gauchede lacoupe
Boutdroit (D) 31,B° _.droite 33,9°_.gauche
Utilisezle bout
droit de lacoupe
Angle dedeversde la corniche:45°
R_glage de R_glage an
I'onglet bisean
(table) (inclinaison)
Coin interne
Boutgauche(A) 35,3° b.droite 30,0° b.gauche
Utilisezle bout
gauchede la coupe
Boutdroit (B) 35,3° _.gauche 30,0° _.droite
Utilisezle bout
droit de la coupe
Coin externe
Boutgauche(C) 35,3° b.gauche 30,0° b.droite
Utilisezle bout
gauchede la coupe
Boutdroit (D) 35,3°_.droite 30,0° _.gauche
Utilisezle bout
droit de la coupe
-101-
