Transport,positionnementet montage
Pour _viter des blessures,
observez toujours les mesures
suivantes :
, D_,branchezlecordon. Avant detransporter lascie, toumez
sa tete et bloquezrensemble _,60° &droite, bloquez-lasur
le cran, faites coulissez rensemble de t_te pour I'amener_,
mi-course des railscoulissants,serrezle boutondeblocage
des rails coulissants et bloquez I'ensemble de la t_te en
position basse.
Poursoulever lascie
. Pour _viter des I_sionsau dos, tenezroutil & proximit_ de
votre corps Iorsque vous le soulevez. Pliezvos genouxde
mani_re _,pouvoir le leveravecles jambes, et non avec le
dos.
, Soulevezen utilisant lespoign_esmoul_es surchaquec6t_
au busde la base.
, Autre m_thode de levage : quand vous soulevez I'outil du
sol, utilisez la poign_ede transport arriere et lapoign_ede
transport avant(situ_eau-dessus ducapot protecteur).
* Ne transportezjamais I'outil par les rails coulissants
(coulisseau) car ceci risque d'abimerla lame.
Be souievezjamais routil par la poign_e de I'interrupteur
car cecirisquedefortementJ'endommager.
* Ne transportez jamais la scie _, onglet par le cordon
_lectriqueou par la poign_ed'op6ration. Toutetentative de
soulever ou de transporter I'outil par le cordon 61ectrique
abfmera I'isolation et les connexions de fils, provoquant
ainsi une secousse_lectriqueou un incendie.
, Notezla positionde la scie.Lespersonnessetenantderriere
la scie pourraient _trebless_,espar la projection ded_bris.
, Placezlascie sur unesurfacefermeet_ niveaucomportant
amplement d'espace pour manier et supporter
ad_quatementrouvrage.
, Boulonnez,clouez oucramponnez lascie _,sonsupport.
Veillez _ ne pus enfoncer
excessivement le clou ou _ ne
pussetterexcessivement le boulon.Cecipourrait craquer le
pied ouabfmer la base.
Applications de montage
Etabli
Montez la scie _.I'_tabli _.I'aide des quatre trous de boulon
(5/16 po) ou des quatre trous de clou (Figure 14). Assurez-
vous d'un d_gagementsuffisant_.gaucheet_.droite de la scie.
1.Chacundes quatre trous de montage doit _tre boulonn_
solidement_.raide deboulons de5/16 po, de rondellesd'ar-
r_tet d'_crous hexagonaux(nonfou mis).
2.Rep_rezetmarquez I'emplacementdumontage dela scie.
3. Percez quatre (4) trous de 5/16 po de diam_tre _.travers
r_tabli.
4. Placezla scie_.ongletsur I'_tablien alignant lestrous de la
basesur ceux perc6sdarts I'_tabli. Posezdes boulons, des
rondelles d'arr_t et des _crous hexagonaux.Vous pouvez
_galementfixer la scieen vissantdesvis _.plaquesdepl_.tre
parles quatretrous de clou.
La surfaced'appui oa la scie doit _tre mont_e doit _treex-
amineesoigneusement apr_s le montage pour s'assurer
qu'il nepourray avoir aucunmouvement durantI'usage.En
casde basculementoud'avance,fixezsolidement I'_tabliou
lesupport avantd'utiliser la scie _.onglet compos_e.
Poigneede Poignee de
transport arri_re transport avant

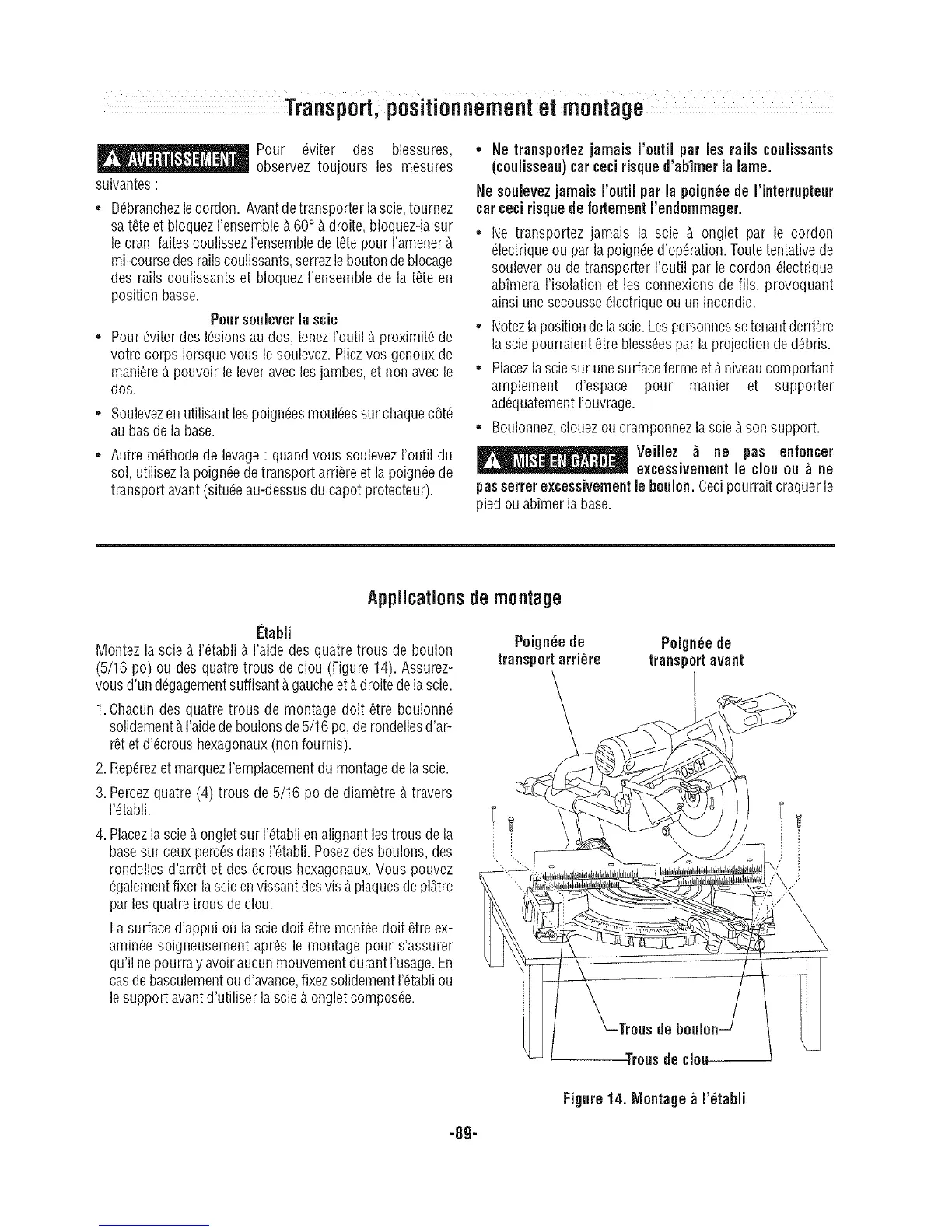

Figure 14. Montage _ I'etabli
-Sg-
