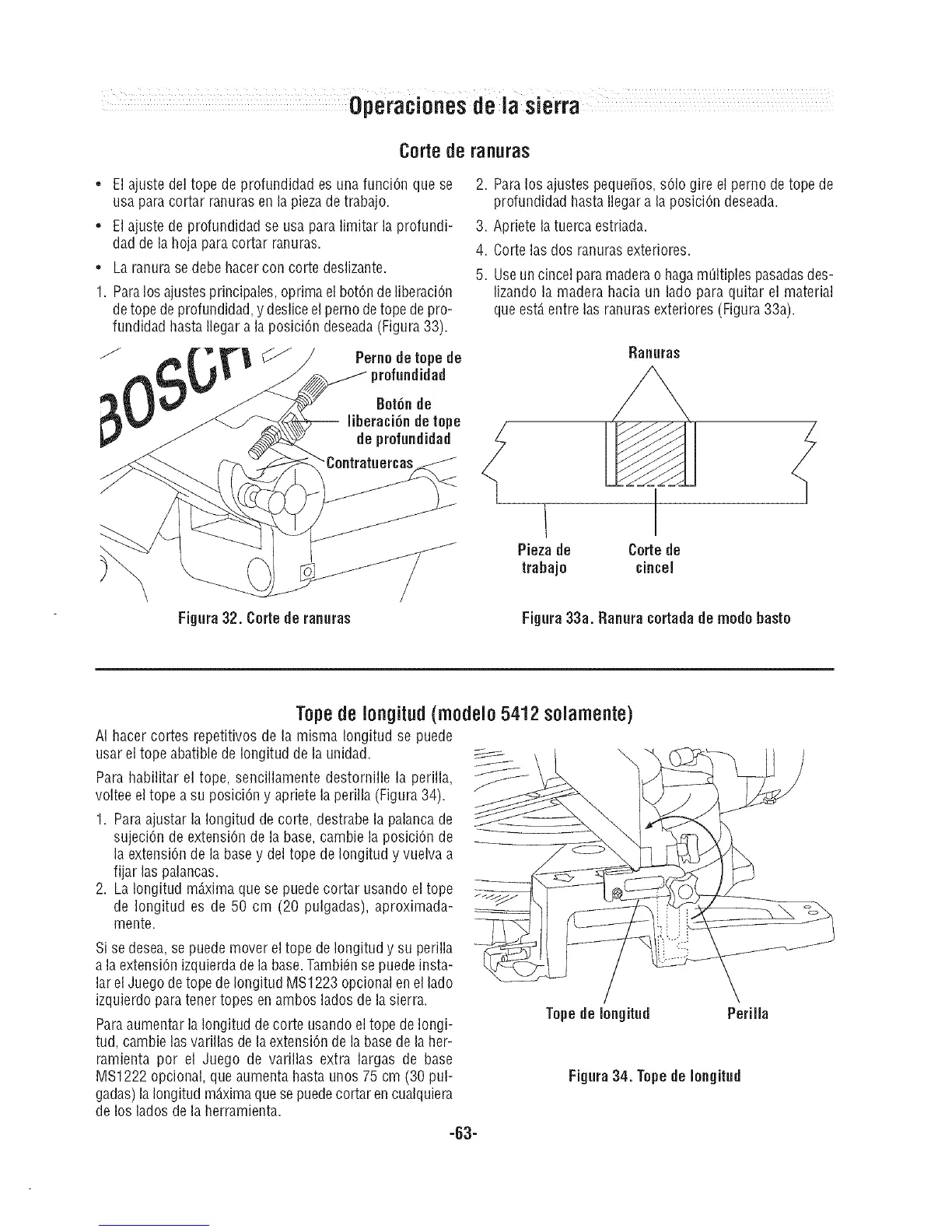

OperacJonesde la sierra
Cortede ranuras
* El ajuste del tope de profundidad es una funciOn que se
usa paracortar ranuras en la piezade trabajo.
* El ajuste de profundidad se usa para limitar la profundi-
dad de la hoja para cortar ranuras.
* La ranura se debe hacer con corte deslizante.
1. Paralos ajustesprincipales, oprima el botOnde liberaciOn
de tope de profundidad, y @slice el perno detope de pro-
fundidad hasta Ilegar a la posiciOn deseada(Figura 33).
Pernodetopede
,rofundidad
Bot6nde
liberaciOnde tope
de profundidad
2. Para los ajustes pequefios, solo gire el perno de tope de
profundidad hasta Ilegar a la posiciOndeseada.
3. Apriete la tuerca estriada.
4. Corte lasdos ranuras exteriores.
5. Useun cincel paramadera o hagam_ltiples pasadasdes-
lizando la madera hacia un lado para quitar el material
que est,. entre las ranuras exteriores (Figura 33a).
Pieza de
trabajo
_arluras
Corte de
cincel
Figura32. Cortederanuras Figura33a. Ranuracortadademodobasto
Topede Iongitud (rnodelo 5412 solarnente)
AI hacer cortes repetitivos de la misma Iongitud se puede
usar el tope abatible de Iongitud de la unidad. _-
Para habilitar el tope, sencillamente destornille la perilla, _-
voltee el tope a su posiciOny apriete la perilla (Figura 34).
1. Para ajustar la Iongitud de corte, destrabe la palanca de
sujeciOnde extension de la base, cambie la posiciOn de
la extension de la basey del tope de Iongitud y vuelva a
fijar las palancas.
2. La Iongitud m_.ximaque se puedecortar usando el tope
de Iongitud es de 50 cm (20 pulgadas), aproximada- _/_.
mente.
Sise desea, se puede mover el tope de Iongitud y su perilla
a la extension izquierda de la base.Tambi_nse puede insta-
larel Juego de tope de Iongitud MS1223 opcional en el lado
izquierdo para tener topes en ambos lados de la sierra.
Paraaumentar la Iongitud de corte usando el tope de Iongi-
tud, cambie las varillas de la extension de la basede la her-
ramienta por el Juego de varillas extra largas de base
MS1222 opcional, que aumenta hasta unos 75 cm (30 pul-
gadas) la Iongitud m_.ximaque se puedecortar en cualquiera
de los lados de la herramienta.
Tope de Iongitud
Perilla
Figura34. Tope de Iongitud
-63-
