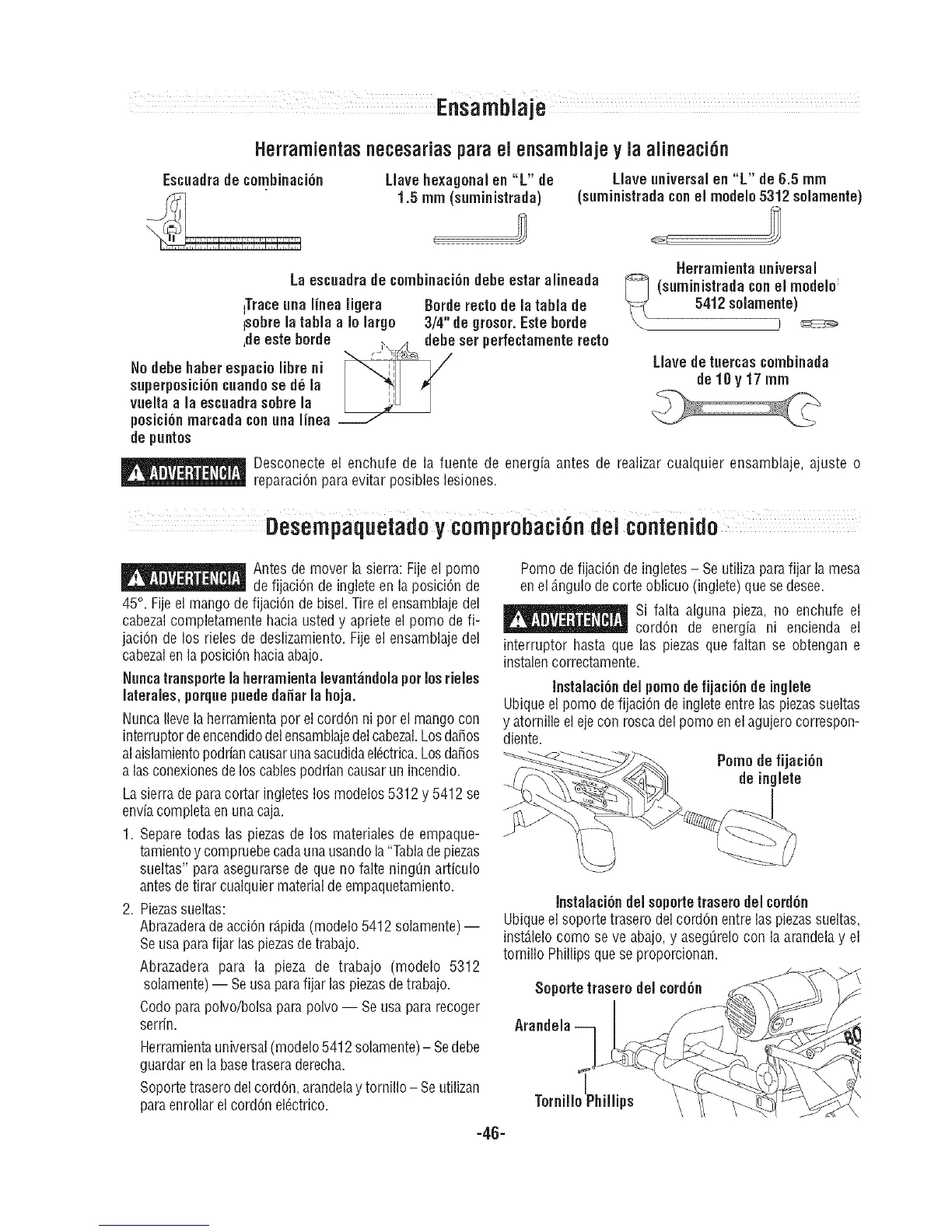

Bosch 5312 - Desempaquetadoy Comprobaci0 N del Contenido; Ensamblaje; Herramientasnecesariaspara el Ensamblajey la Alineacion

Herrarnientasnecesariaspara el ensarnblaje y la alineaci6n
Escuadrade combinaci6n Liavehexagonal en "L" de Llave universal en "L" de 6.5 mm
1.5 mm (suminislrada) (suminislrada con el modelo 5312 solamenle)
Laescuadradecombinaci6ndebeeslaraiineada
1Traceuna linea ligera Borderecto de lalabia de
isobre lalabia a Io largo 3/4" de grosor.Estehorde
,deesle horde _ _,_ debe set perfeclamenle recto
Nodebe haber espacio libreni
superposici6ncuandosed_ ,a "_'_'[ ¢
vueila a la escuadra sobre la /._/
posicibnmarcada conuna linea
___./
depunlos
Herramienla universal
(suminislrada con el modelo_
5412 solamente)
D
Llavede tuercas combinada
de 10 y 17 mm
_ Desconecte el enchufe de la fuente de energia antes de realizar cualquier ensamblaje, ajuste o
__ reparaciOnparaevitar posibles lesiones.
Desempaquetadoy cornprobaci6ndel contenido
_ Antes de mover la sierra: Fijeel pomo
__ de fijaciOnde ingleteen la posiciOnde
45°. Fije el mango defijaciOn de bisel. Tire el ensamblaje del
cabezalcompletamente hacia ustedy apriete el pomo de fi-
jaciOnde los rides de deslizamiento. Fijeel ensamblaje del
cabezalen la posiciOnhaciaabajo.
Nuncalransportela herramientalevant_ndolaperlos rieles
lalerales, porquepuededa_ar la hoja.
Nunca Ilevela herramientapor el cordon ni por el mangocon
interruptorde encendidodelensamblajedelcabezal.Losda_os
al aislamientopodriancausarunasacudidaelOctrica.Losda_os
alas conexionesde loscablespodrian causarun incendio.
La sierra de paracortar ingletes los modelos 5312 y 5412 se
envia completa enuna caja.
1. Separe todas las piezas de los materiales de empaque-
tamientoy compruebecadauna usandola "Tablade piezas
sueltas" para asegurarsede que no falte ningQnarticulo
antesde tirar cualquier materialdeempaquetamiento.
2. Piezassueltas:
Abrazaderadeacci0n r_.pida(modelo 5412 solamente)--
Seusa parafijar las piezasdetrabajo.
Abrazadera para la pieza de trabajo (modelo 5312
solamente) -- Seusa parafijar laspiezasde trabajo.
Codo parapolvo/bolsa para polvo -- Seusa para recoger
serrin.
Herramientauniversal(modelo 5412 solamente)- Sedebe
guardar enla basetrasera derecha.
Soportetrasero del cordon, arandelay tornillo- Se utilizan
paraenrollar el cordon el_ctrico.
Pomo de fijaciOnde ingletes- Se utiliza parafijar la mesa
en el _.ngulode corte oblicuo (inglete) que se desee.
Si falta alguna pieza, no enchufe el
__ cordon de energia ni encienda el
interruptor hasta que las piezas que faltan se obtengan e
instalencorrectamente.
Instalaci6n del pomode fijaci6n de inglele
Ubiqueel pomo defijaciOnde inglete entrelas piezassueltas
y atornille el ejecon roscadel pomo en el agujerocorrespon-
diente.
Pomo defijaci6n
de inglele
Instaiaci6n del soportetrasero del cord6n
Ubiqueel soporte trasero del cordon entre laspiezassueltas,
inst_Jelocomo se ve abajo,y aseg_relo con la arandela y el
tornillo Phillips que se proporcionan.
Soporlelraserodel cord6n
ips
