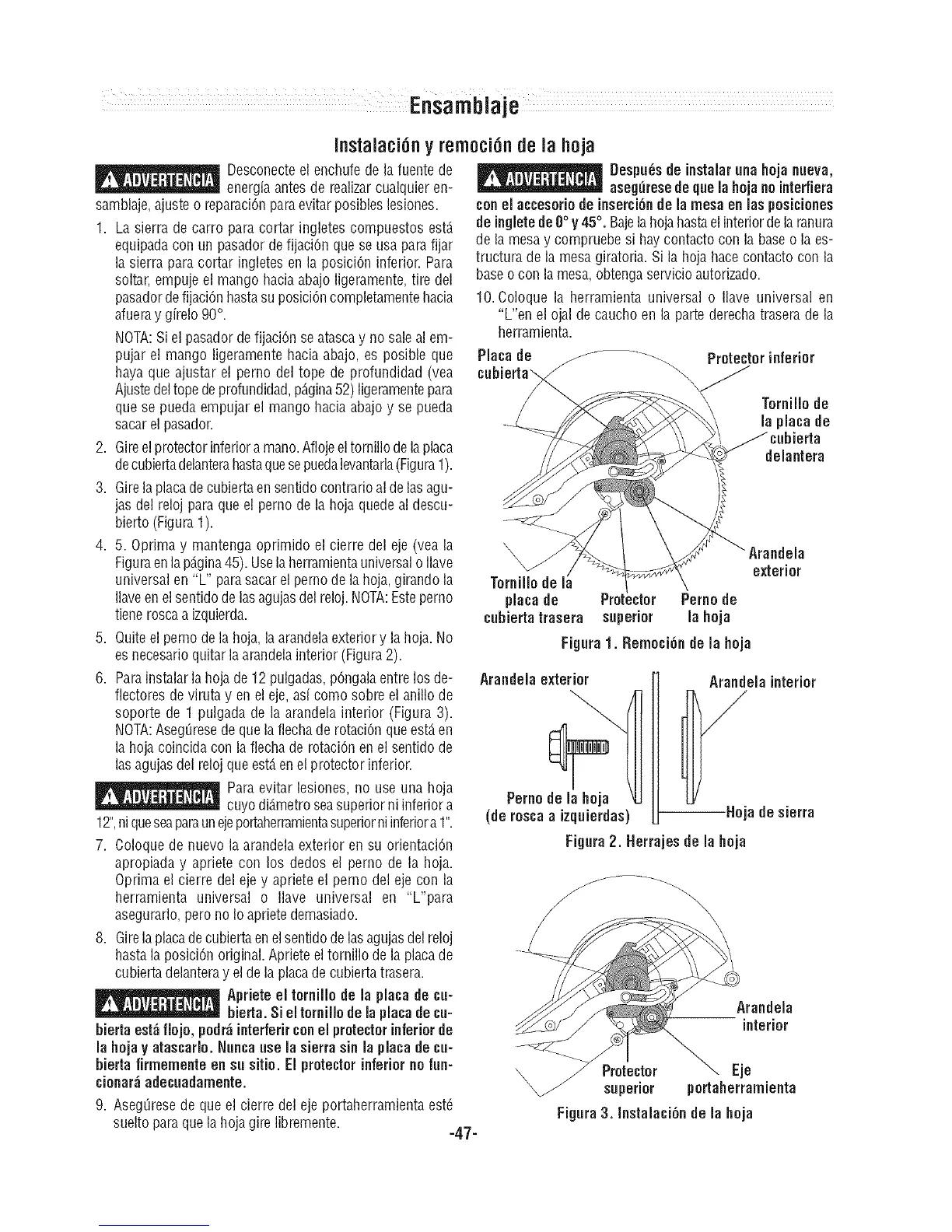

Instalaci6ny remoci6n de la hoja
_ Desconecteel enchufe de la fuente de
energia antes de realizar cualquier en-
samblaje,ajuste o reparaci6nparaevitarposibles lesiones.
1. Lasierra de carro para cortar ingletes compuestos est_
equipadacon un pasadorde fijaci6n que se usa parafijar
la sierra paracortar ingletes en la posici6n inferior. Para
soltar, empuje el mango haciaabajo ligeramente, tire del
pasadordefijaci6n hastasu posici6n completamentehacia
afueray girelo 90°.
NOTA:Si el pasador defijaci6n se atascay no saleal em-
pujar el mango ligeramente hacia abajo, es posible que
haya que ajustar el perno del tope de profundidad (vea
Ajustedel topedeprofundidad,p_gina52)ligeramentepara
que se pueda empujar el mango hacia abajoy se pueda
sacar el pasador.
2. Gireel protector inferioramano. Aflojeeltornillo delaplaca
de cubiertadelanterahastaquesepuedalevantafla(Figura1).
3. Girela placade cubiertaen sentido contrario al de lasagu-
jas del reloj para que el pernode la hoja quede al descu-
bierto (Figura1).
4. 5. Oprima y mantenga oprimido el cierre del eje (vea la
Figuraenla p_gina45). Usela herramientauniversalo Ilave
universal en "L" parasacarel pernode la hoja,girando la
Ilaveenel sentido de lasagujasdel reloj.NOTA:Esteperno
tiene roscaaizquierda.
5. Quiteel pernode la hoja,la arandelaexteriory la hoja. No
es necesarioquitar laarandelainterior (Figura2).
6. Parainstalar la hoja de12 pulgadas,p6ngalaentre los de-
flectores de viruta y en el eje, asi como sobre el anillo de
soporte de 1 pulgada de la arandela interior (Figura 3).
NOTA:AsegQresede que la flecha de rotaci6n que est_en
la hoja coincida con laflecha de rotaci6nen el sentido de
lasagujasdel relojque est_ en el protector inferior.
Para evitar lesiones, no use una hoja
cuyo di_metroseasuperior ni inferior a
12",ni queseaparaun ejeportaherramientasuperiorniinferiora 1".
7. Coloquede nuevo la arandela exterior en su orientaci6n
apropiada y apriete con los dedos el perno de la hoja.
Oprima el cierre del eje y apriete el pemo del eje con la
herramienta universal o Ilave universal en "L"para
asegurarlo, perono Ioaprietedemasiado.
8. Girelaplacade cubiertaen elsentido delas agujasdel reloj
hastala posici6n original. Apriete el tornillo de la placade
cubierta delanteray el dela placade cubiertatrasera.
_ priete el torniiio de la piaca de cn-
biefla. Si el tornillo de la piacade cn-
biertaest_fiojo, podr_interferirconel protectorinferiorde
la hoja y atascarlo. Nnnca usela sierrasin la piaca de cu-
biertafirmemente en sn sitio. El protectorinferiorno fnn-
cionar_ adecuadamente.
9. AsegQresede que el cierre del eje portaherramienta est_
suelto paraque la hoja girelibremente. -47-
_ Despn_sde instalaruna hoja nneva,
aseg_resede que la hojanointerfiera
con el accesorio de inserci6nde la mesaen las posiciones
de ingletede 0°y 45°. Bajelahojahastael interiordela ranura
de la mesay compruebe si haycontacto con la baseo la es-
tructura de la mesa giratoria. Si la hoja hacecontacto con la
baseo con la mesa,obtengaservicio autorizado.
10. Coloque la herramienta universal o Ilave universal en
"L"en el ojal de caucho en la parte derechatrasera de la
herramienta.
Protectorinferior
Tornillo de
la piaca de
delantera
Tornillo de I_
placa de ,=ctor Perno de
cubierta trasera superior la hoja
exterior
Figura1. Remoci6nde lahoja
Arandela exterior
Pernode la hoja
(de rosca a izquierdas)
Arandela interior
--Hoja de sierra
Figura 2. Herrajes de la hoja
Arandela
interior
\ Protector Eje
superior portaherramienta
Figura3. Instalaci6n de la hoja
