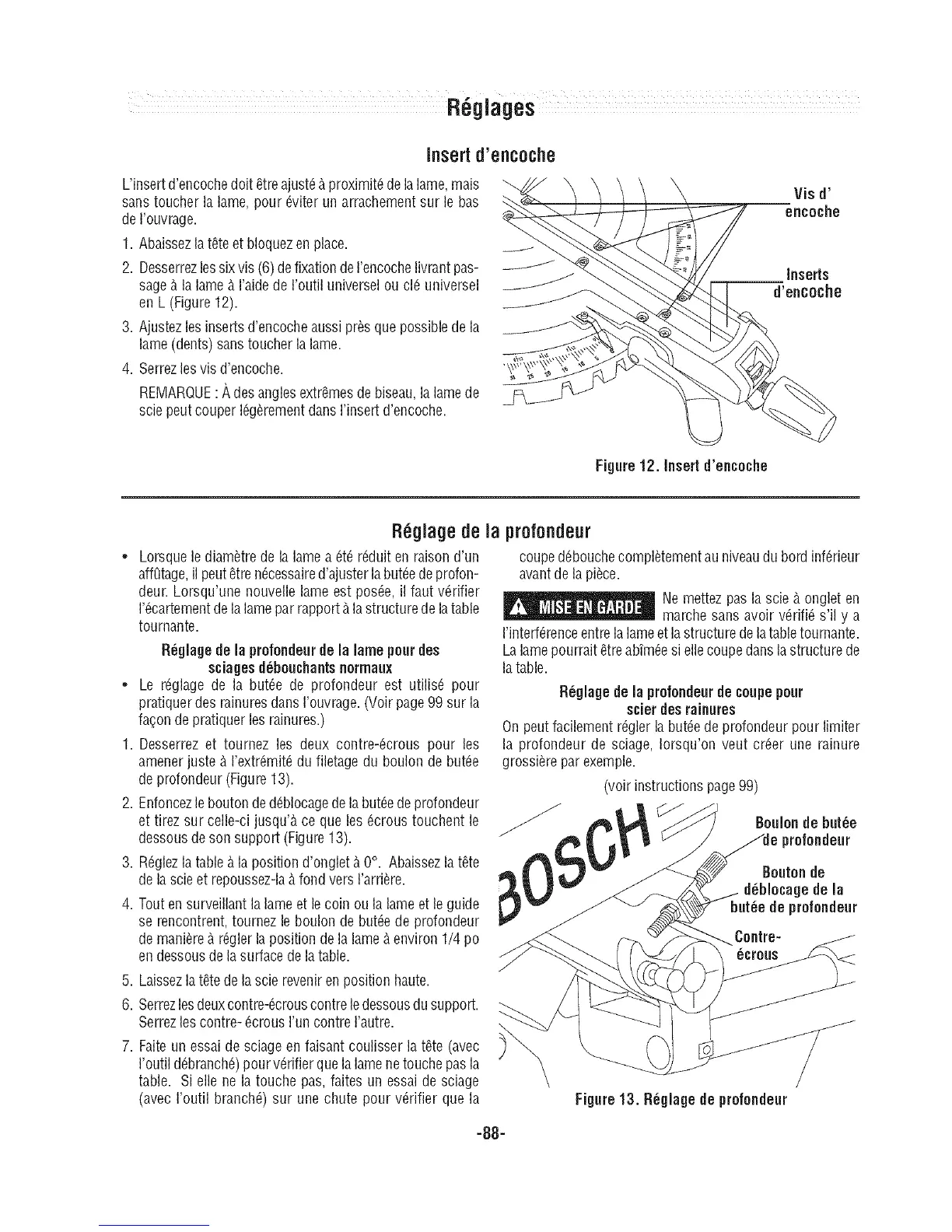

Bosch 5312 - Insertdencoche; R_Glage de la Profondeur

insertd'encoche
L'insert d'encochedolt _treajust__.proximit_ de la lame.mais
sans toucher la lame. pour _viter un arrachement sur le bas
de rouvrage.
1. Abaissezlat_te et bloquezen place.
2. Desserrezlessix vis (6) defixation de I'encochelivrant pas-
sage_.la lame _.I'aidede routil universelou cl_ universel
en L (Figure12).
3. Ajustez lesinserts d'encoche aussi pros que possible de la
lame (dents)sans toucher la lame.
4. Serrezlesvis d'encoche.
REMARQUE• A des anglesextremes debiseau, la lamede
scie peut couper I_g_rementdartsrinsert d'encoche.
Vis d'
enconhe
inserts
d'encoche
Figure 12. insert d'encoche
Reglagede la profondeur
Lorsque le diam_tre de la lamea _t_ r_duit en raison d'un
affOtage,il peut _tren_cessaired'ajusterla butte de profon-
deur. Lorsqu'une nouvelle lame est pos6e, il faut v6rifier
r_cartement de lalamepar rapport_.lastructure dela table
tournante.
R_glagede la profondeurde la lame pourdes
sciagesd_bouchantsnormaux
* Le r_glage de la butte de profondeur est utilis_ pour
pratiquer des rainuresdans rouvrage. (Voir page 99 sur la
fagon de pratiquer les rainures.)
1. Desserrez et tournez les deux contre-_crous pour les
amener juste _.rextr_mit_ du filetage du boulon de butte
de profondeur (Figure13).
2. Enfoncezle boutonde d_blocagede la butte de profondeur
et tirez sur celle-ci jusqu'_,ce que les _crous touchent le
dessousdeson support (Figure13).
3. R6glezla table _.la position d'onglet _.0°. Abaissezla t_te
de la scie et repoussez-la_.fond vers rarri_re.
4. Touten surveillant la lameet le coin ou la lame et leguide
se rencontrent, tournez le boulon de butte de profondeur
de mani_re_.r_gler la position de la lame _.environ 1/4 po
en dessousde la surface de la table.
5. Laissezla t_te de la scie revenir enposition haute.
6. Serrezlesdeuxcontre-6crouscontrele dessousdusupport.
Serrezlescontre- _crous I'uncontre I'autre.
7. Faite un essai desciage en faisant coulisser la t_te (avec
routil d_branch6)pourv6rifier que la lamene touchepasla
table. Si elle ne la touche pas. faites un essai de sciage
(avec routil branch,) sur une chute pour v_rifier que la
couped_bouchecompl_tement auniveaudu bord inf6rieur
avantde la piece.
Nemettez pas la scie _.onglet en
marche sans avoir v_rifi_ s'il y a
rinterf_renceentrela lameet lastructure de la tabletournante.
La lamepourrait _treabfm_esi ellecoupe dartslastructure de
latable.
R_glagede la profondenrdecoupepour
scierdes rainnres
Onpeut facilement r_gler la butte de profondeur pour limiter
la profondeur de sciage. Iorsqu'on veut crier une rainure
grossi_re parexemple.
(voir instructions page99)
Bouionde butte
,rofondenr
Boutonde
d_biocage de la
bnt_e de profondenr
Fignre13. R_glagedeprofondenr
-88-
