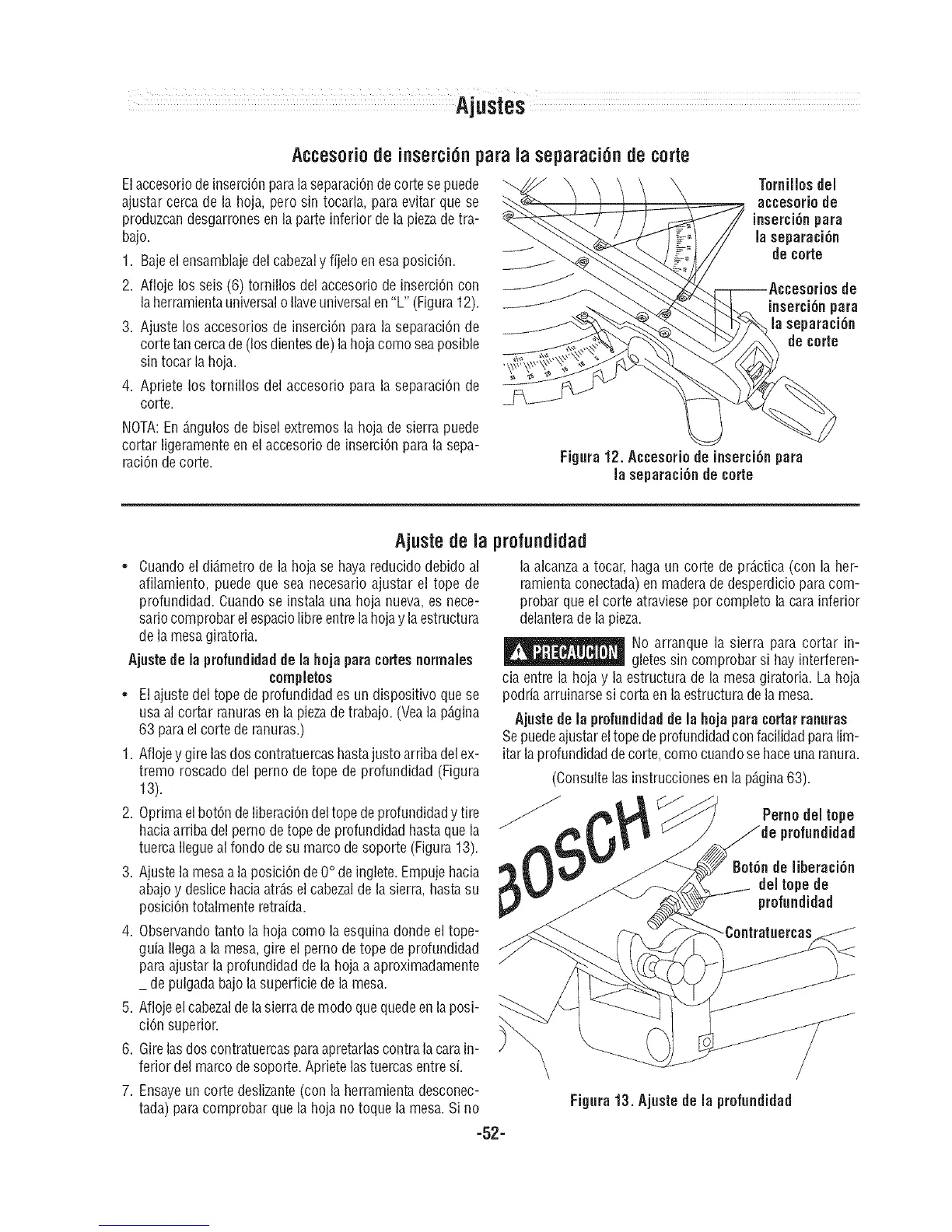

Bosch 5312 - Accesorio de Insercionpara la Separacionde Corte; Ajustede la Profundidad

Accesoriode inserci6npara la separaci6nde corte
Elaccesoriode inserciOnparala separaciOnde corte se puede
ajustar cerca de la hoja, pero sin tocarla, paraevitar que se
produzcan desgarronesen la parle inferior de la piezadetra-
bajo.
1. Bajeel ensamblaje delcabezaly fijelo en esa posiciOn.
2. Afioje los sets (6) tornillos del accesorio deinserciOncon
laherramientauniversalo Ilaveuniversalen "L" (Figura12).
3. Ajuste los accesorios de inserciOn para la separaciOnde
cortetan cercade(los dientesde) la hojacomo seaposible
sintocar la hoja. .\\,,,_
4. Apriete los tornillos del accesorio para la separaciOnde
corte.
Tornillosdel
accesoriode
inserci6npara
laseparaci6n
detorte
mserci6npara
la separaci6n
de corte
NOTA:En _.ngulosde bisel extremos la hoja desierra puede
cortar ligeramente enel accesoriode inserciOnparala sepa-
raci6n de corte.
Figura 12. Accesorio de inserci6npara
la separaci6n de corte
Ajustede la profundidad
. Cuando el di_.metrode la hoja se haya reducido debido al
afilamiento, puede que sea necesario ajustar el tope de
profundidad. Cuandose instala una hoja nueva,es nece-
sariocomprobar el espaciolibre entrelahojay la estructura
de la mesagiratoria.
Ajuste de la profundidadde la hojapara cortesnormales
completos
= El ajustedel tope de profundidades un dispositivo que se
usa al cortar ranuras en la piezadetrabajo. (Veala p_.gina
63 parael corte de ranuras.)
1. Afiojey gire lasdos contratuercashastajusto arribadel ex-
tremo roscado del perno de tope de profundidad (Figura
13).
2. Optima el bot6n de liberaciOndel tope deprofundidady tire
hacia arribadel perno de tope de profundidad hastaque la
tuerca Ilegueal fondo de su marco de soporte (Figura13).
3. Ajuste la mesaa la posiciOnde0 °de inglete. Empuje hacia
abajoy deslice haciaatr_.sel cabezalde la sierra, hastasu
posiciOntotalmente retraida.
4. Observandotanto la hoja como la esquina donde el tope-
guia Ilegaa la mesa,gire el perno detope de profundidad
paraajustar la profundidad de la hoja a aproximadamente
_ de pulgadabajo la superficie de la mesa.
5. Afioje elcabezalde la sierra demodo que quedeenla posi-
ciOnsuperior.
6. Girelasdos contratuercasparaapretarlascontra la carain-
ferior del marco de soporte. Apriete lastuercasentrest.
7. Ensayeun corte deslizante(con la herramienta desconec-
tada) paracomprobar que la hoja no toque la mesa. Si no
-52-
la alcanzaa tocar, haga un corte de pr_.ctica(con la her-
ramientaconectada)en madera de desperdicioparacom-
probar queel corte atraviesepor completo la cara inferior
delanterade lapieza.
No arranque la sierra para cortar in-
gletes sin comprobar si hay interferen-
cia entre la hojay la estructura de la mesa giratoria. La hoja
podria arruinarsesi corta en la estructurade la mesa.
Ajuste de la profundidadde la hoja para cortarranuras
Sepuedeajustarel tope deprofundidadconfacilidad paralim-
itar la profundidaddecorte,como cuandose haceuna ranura.
(Consultelasinstrucciones en la p_.gina63).
Perno del tope
profundidad
Bot6n de liberaci6n
del tope de
profundidad
Figura13.Ajustedela profundidad
