Clperacionesb isicasde la sierra
Tope-guia auxiliar
Ciertostipos de moldura necesitanuna extension de la cara
del tope-guiadebidoal tama_oy laposici0n de lapiezadetra-
bajo. Eltope-guia cuenta con agujeros para sujetar un tope-
guia auxiliar. El tope-guia auxiliar se usa con la sierra en la
posici0n de bisel de 0° solamente.
1. Coloque un pedazode madera contra el tope-guia de la
sierra paracortar ingletes (Figura22). (La maderapuede
tener una altura m_.ximade 4-1/2". Compruebeque el en-
samblajedel cabezalnointerfieracon el tope-guiaauxiliar.)
Paracortar molduras sin producir astillas,fije un tope-guia
auxiliar deuna piezade maderay acontinuaci0nc0rtele aber-
turas con la sierra paracortar ingletes.
2. Marque las ubicacionesde los agujeros de soporte en la
madera desdeel ladoposterior del tope-guia.
3. Taladrey avellanelos agujeros en la parte delanterade la
tablade soporte.
4. Fije cada tope-guia auxiliar con dos (2) tornillos de
m_.quina,de cabezaplana, de 3/16" de pulgada. Contopes-
guia auxiliaresde 3/4"de pulgada,use tornillos de 1-1/2" pul-
gadade Iongitud.AsegQrelosdetr_.sdeltope-guiamet_Jicocon
arandelasy tuercasde m_.quina.
Alternativa: Para el tope-guia auxiliar de 3/4" de pulgada.
usetornillos demaderade cabezaredondade 1/4"de pulgada
por 3/4" de pulgadade Iongitud. Perfore cuatro (4) agujeros
piloto menores de 1/4"de pulgadaa trav_sdel tope-guiaaux-
iliar,y pase los tornillos por la parte posterior del tope-guia
met_Jico.
5 Hagaun corte de profundidadcompletaparacrearla ranura
paralahoja. Compruebesi hay interferenciaentre eltope-guia
auxiliary el protector inferior de la hoja. Haga ajustessegQn
seanecesario.
_ Compruebe si alguno de los compo-
nentesinterfiere.
Tope-guia
auxiliar
Tornillosdecabeza
planaparametales

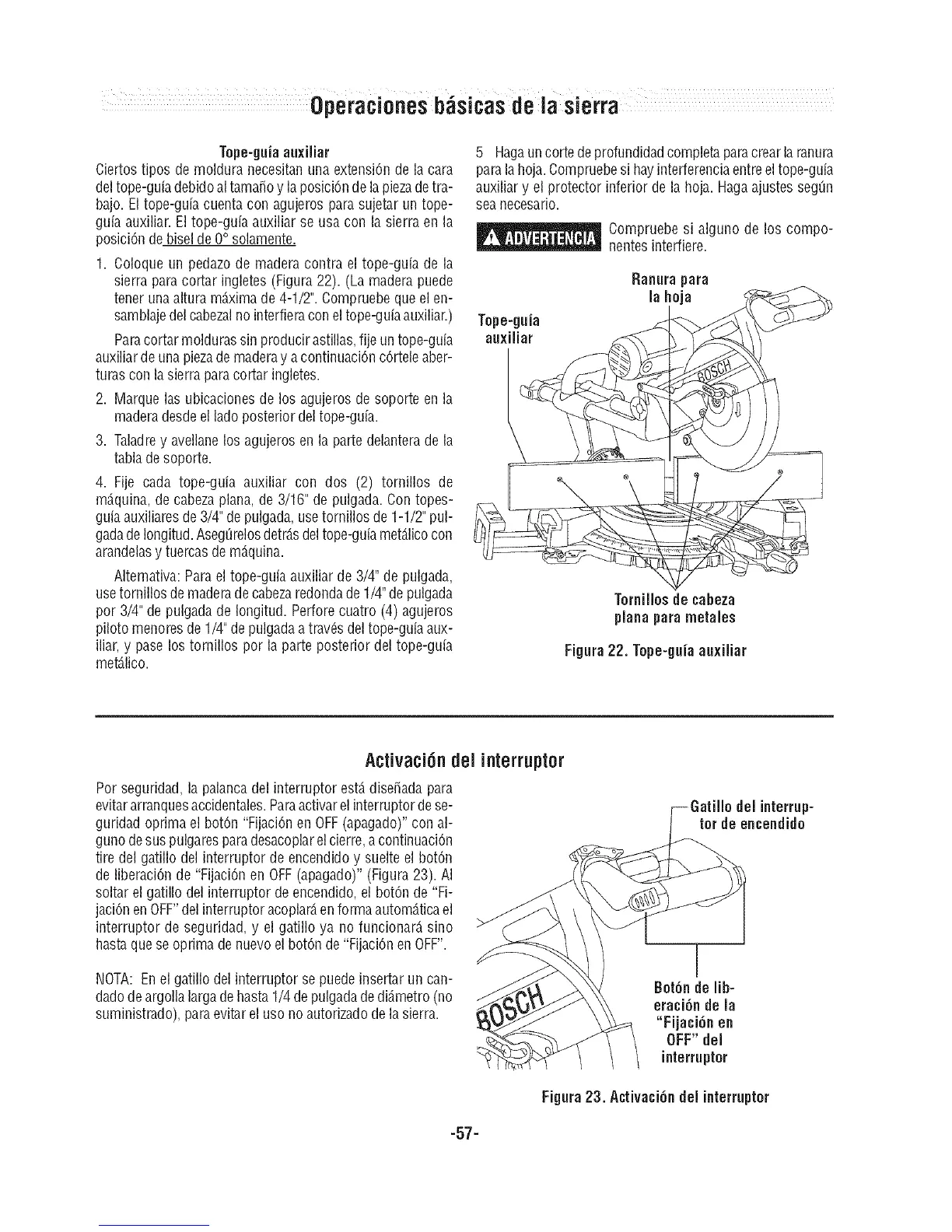

Figura22. Tope-guiaauxiliar
Activaci6ndei interruptor
Por seguridad, la palancadel interruptor est,.dise_ada para
evitararranquesaccidentales.Paraactivarel interruptorde se-
guridad optima el bot0n "Fijaci0n en OFF(apagado)" con al-
guno de suspulgares paradesacoplarel cierre,acontinuaci0n
tire del gatillo del interruptor de encendido y suelte el bot0n
de liberaci0n de "Fijaci0n en OFF(apagado)" (Figura 23). AI
soltar el gatillo del interruptor de encendido,el bot0n de "Fi-
jaci0n en OFF"del interruptor acoplar_,en formaautom_.ticael
interruptor de seguridad, y el gatillo ya no funcionar_,sino
hastaque seoprima de nuevoel bot0n de "Fijaci0n en OFF".
NOTA: En el gatillo del interruptor se puede insertar un can-
dado de argollalarga de hasta1/4 de pulgadadedi_.metro(no
suministrado), paraevitarel uso no autorizadode lasierra,
del interrup-
tor de encendido
BotOnde lib-
eraciOn de la
"FijaciOn en
OFF" del
interruptor
Figura23. Activaci6ndel interruptor
-57-
