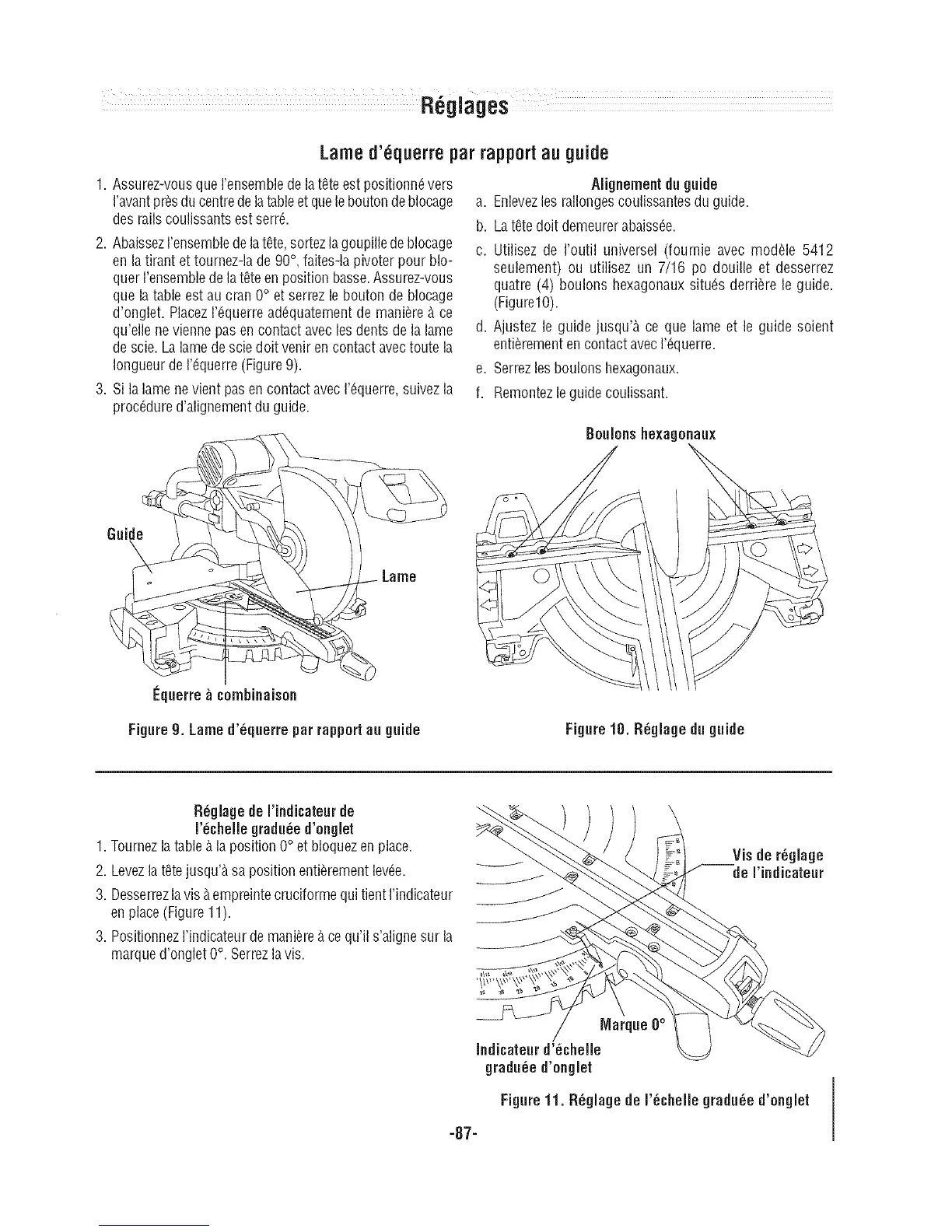

Lamed'6querrepar rapportauguide
1. Assurez-vousque rensemble de la t_teest positionn_vers
ravant prosdu centrede latableetque lebouton deblocage
des rails coulissants estserr_.
2. AbaissezI'ensembledela t_te,sortezla goupillede blocage
en la tirant et tournez-la de90°, faites-la pivoter pour blo-
quer rensemble de la t_te en position basse.Assurez-vous
que la table est au cran 0° etserrez le bouton de blocage
d'onglet. PlacezI'_querre ad_quatement de mani_re & ce
qu'elle ne vienne pas en contact avec lesdents de la lame
de scie. Lalamede scie dolt venir en contact avec toute la
Iongueur de r_querre (Figure9).
3. Si la lamene vient pas encontact avecr_querre, suivez la
proc6dure d'alignement du guide.
Alignement du guide
a. Enlevezles rallongescoulissantes du guide.
b. La t_te dolt demeurerabaiss6e.
c. Utilisez de I'outil universel (fournie avec module 5412
seulement) ou utilisez un 7/16 po douille et desserrez
quatre (4) boulons hexagonauxsitu_s derriere le guide.
(Figure10).
d. Ajustez le guide jusqu'A ce que lame et le guide soient
enti_rementen contact avec I'_querre.
e. Serrezlesboulons hexagonaux.
f. Remontezle guide coulissant.
Bouionshexagonaux
Guide
Equerre _ combinaison
Figure g. Lame d'_querre par rapport au guide Figure 10. R_glage du guide
R_glage de I'indicateurde
I'_chelle gradu_e d'onglet
1.Tournezla table_.la position 0° etbloquez enplace.
2. Levezlat_te jusqu'_,sa position enti_rementlevee.
3. Desserrezlavis _.empreintecruciforme qui tient I'indicateur
en place(Figure 11).
3. PositionnezI'indicateur de mani_re_.ce qu'il s'aligne sur la
marque d'onglet 0°. Serrezlavis.
Vis de r_glage
de I'indicateur
Marque 0°
Indicateurd'_chelle
gradu_e d'onglet
Figure11. R_glage de I'_¢helle gradu_e d'onglet
-87-
