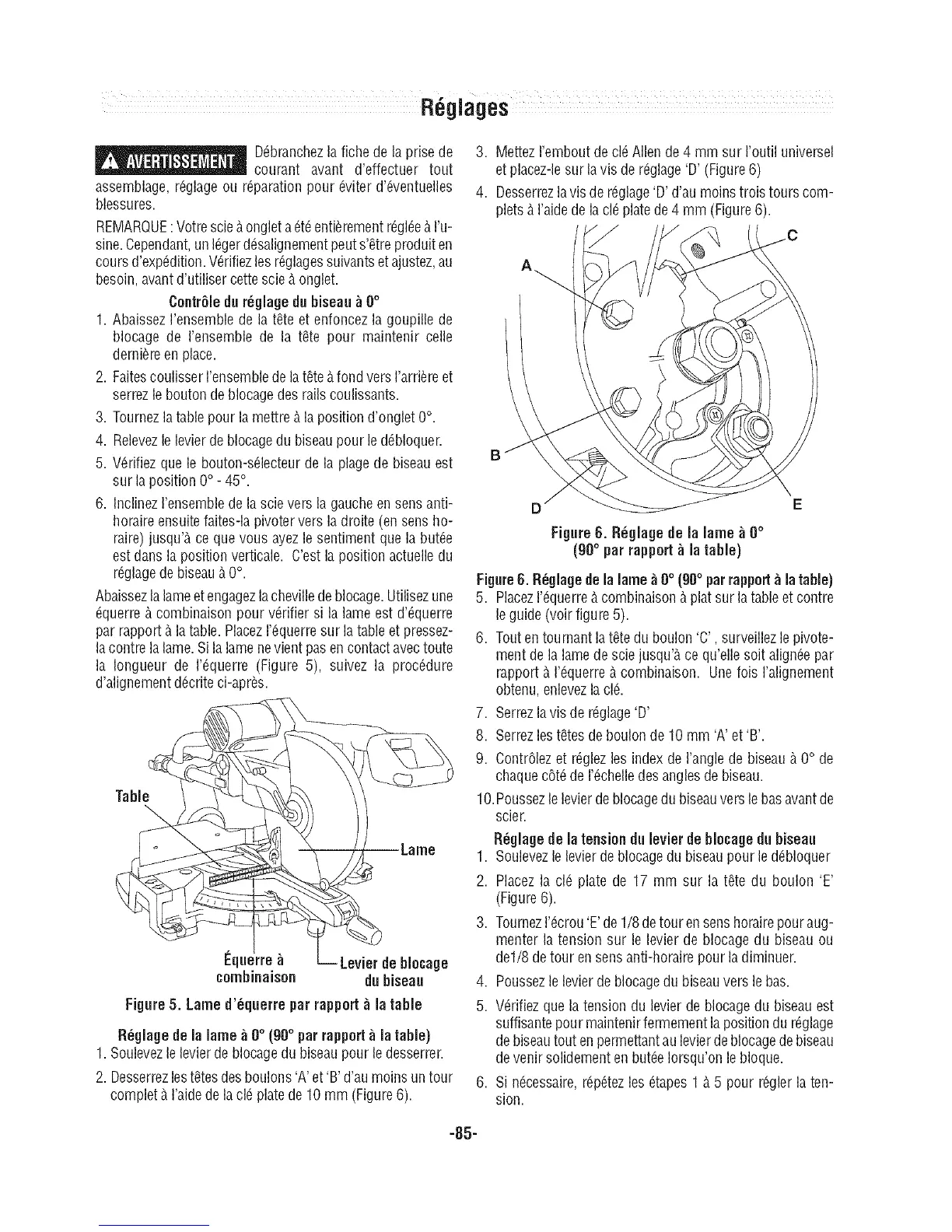

_ D_branchezla fiche de la prise de
courant avant d'effectuer tout
assemblage, r_glageou r@aration pour _viter d'_ventuelles
blessures.
REMARQUE:Votre scie_.ongleta_t_ enti_rementr%l_e_.I'u-
sine. Cependant,un I%er d_salignementpeut s'_treproduit en
cours d'exp_dition.V_rifiezles r_glagessuivants etajustez,au
besoin,avantd'utiliser cettescie _.onglet.
Co=itr_led=ir_glage d=ibisea=i_ 0°
1. Abaissez I'ensemblede la t_te et enfoncez la goupille de
blocage de rensemble de la tote pour maintenir celle
derni_re en place.
2. Faitescoulisser I'ensemblede la t_teb fond vers I'arri_reet
serrez le bouton de blocage des railscoulissants.
3. Tournezla table pour la met[re_la positiond'onglet 0°.
4. Relevezle levierde blocagedu biseaupour le d_bloquer.
5. V6rifiez que le bouton-s_lecteur de la plage de biseauest
sur la position 0° - 45°.
6. InclinezI'ensemblede la scie vers la gaucheen sons anti-
horaire ensuitefaites-la pivotervers la droite (en sensho-
raire) jusqu'b ce que vous ayez le sentiment que la but6e
est darts la position verticale. C'estla position actuelledu
r_glagede biseau_.0 °.
Abaissezlalameetengagezlacheville deblocage.Utilisezune
_querre _ combinaison pour v_rifier si la lame est d'_querre
par rapport_.la table. Placezr_querre sur la tableet pressez-
lacontre la lame.Si la lamene vient pasencontact avectoute
la Iongueur de I'_querre (Figure 5), suivez la proc6dure
d'alignement d_criteci-apr_s.
Table
Eq=ierrea Levier de blocage
combi=iaiso=i d=ibisea=i
Fig=ire5. Lamed'eq=ierreparrapport_ latable
R_glage de la lame _0° (g0° par rapport_ la table)
1.Soulevezle levier deblocage dubiseau pour le desserreE
2.Desserrezlestotesdes boulons 'A' et 'B' d'au moins untour
complet _.raide de lacl_ platede 10 mm (Figure6).
-85-
3. Met[ezrembout de cl_ Allen de 4 mm sur routil universel
etplacez-lesur la vis de r_glage'D' (Figure6)
4. Desserrezlavis de r_glage'D' d'au moins trois tours com-
plets _.raide de lacl_ platede4 mm (Figure6).
D E
Fig=ire6. R_giage de la lame _ O°
(90° par rapport_ la table)
Fig=ire6. R_glagede la lame _ 0° (90° par rapport_ la table)
5. PlacezI'_querre_.combinaison_.plat surla tableet contre
le guide (voir figure 5).
6. Touten toumant lat_te du boulon 'C', surveillezle pivote-
ment de la lame descie jusqu'_,ce qu'elle soit align_epar
rapport _.I'_querre _.combinaison. Unefois ralignement
obtenu, enlevezla cir.
Serrezla vis de r_glage'D'
Serrezlestotes de boulon de 10 mm 'A' et 'B'.
7.
8.
9.
ContrOlezet r_glezlesindex de I'angle de biseau _.0° de
chaquec6t_de I'_chelledesangles de biseau.
10.Poussezle levier deblocagedubiseauvers le basavantde
scier.
Reglage de latensio=i d=ilevierde blocage d=ibisea=i
1. Soulevezle levier deblocagedu biseau pour le d_bloquer
2. Placez la cl_ plate de 17 mm sur la t_te du boulon 'E'
(Figure6).
3. ToumezI'_crou 'E' de1/8 de tour ensens horaire pouraug-
menter la tension sur le levier de blocage du biseau ou
de1/8 de tour en sens anti-horaire pour ladiminuer.
4. Poussezlelevierde blocagedu biseauvers le bas.
5. V_rifiez que la tension du levier de blocage du biseau est
suffisantepour maintenirfermement la positiondu r_glage
de biseautout enpermettantau levierde blocagedebiseau
de venir solidement en butte Iorsqu'on le bloque.
6. Si n_cessaire,r@_tez les_tapes 1 _.5 pour r_gler la ten-
sion.
