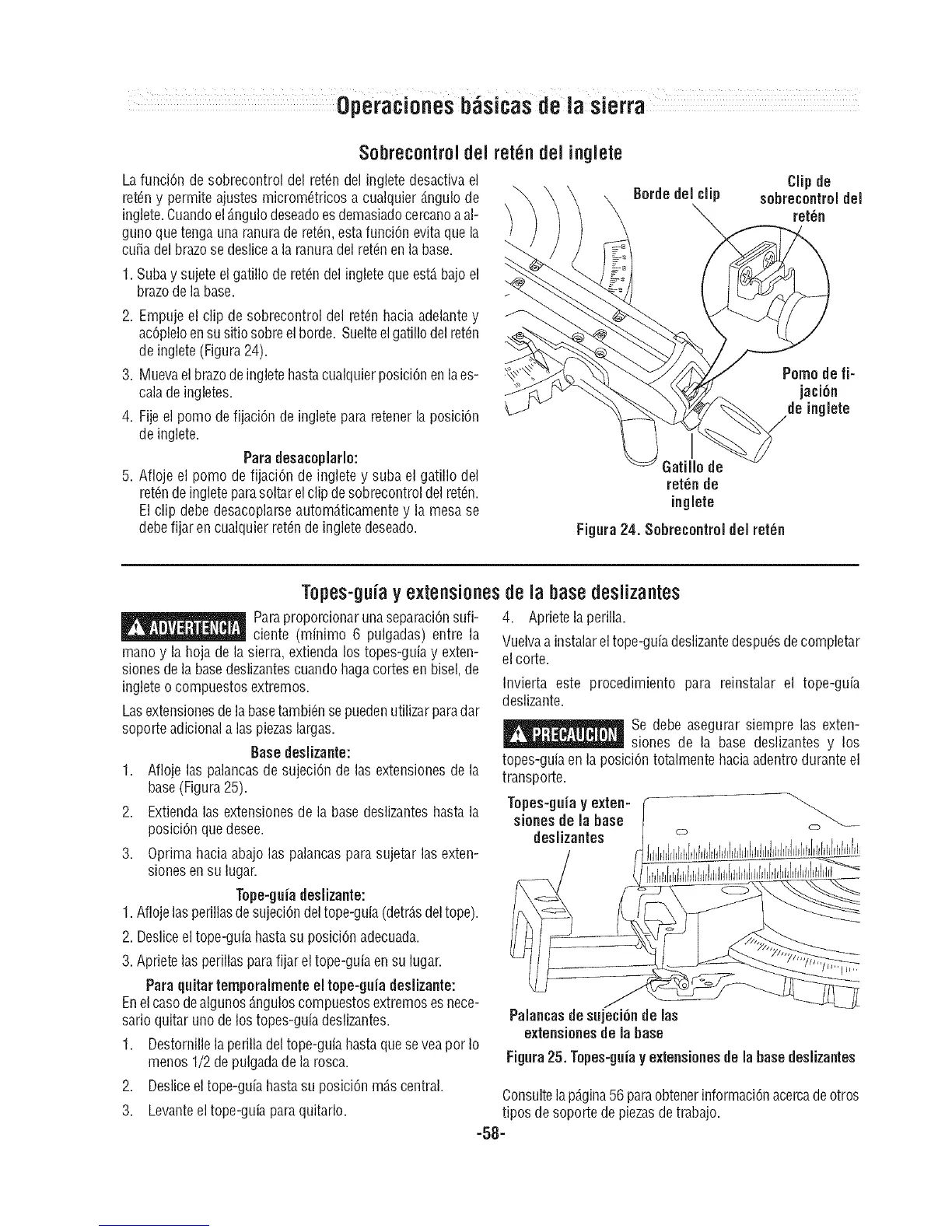

Operacionesb sicas de la sierra
Sobrecontrol del ret6n del inolete
La funci6n de sobrecontrol del ret6ndel inglete desactiva el
ret6n y permite ajustes microm6tricos a cualquier D.ngulode
inglete. Cuandoel D.ngulodeseadoesdemasiadocercanoa al-
guno quetenga una ranurade ret6n,estafunci6n evita que la
curia del brazose deslice ala ranuradel ret6nen la base.
Clip de
Borde del clip sobrecontroldel
ret_n
1. Subay sujete el gatillo de ret6ndel inglete que estD.bajoel
brazode labase.
2. Empuje el clip de sobrecontrol del ret6n hacia adelantey
ac6pleloensu sitio sobreel borde. Suelteelgatillo del ret6n
de inglete (Figura 24).
3. Muevael brazodeingletehastacualquierposici6n enlaes-
calade ingletes.
4. Fijeel pomo de fijaci6n de inglete pararetener la posici6n
de inglete.
Para desacoplarlo:
5. Afioje el pomo de fijaci6n de inglete y suba el gatillo del
ret6nde inglete parasoltar elclip de sobrecontrol del ret6n.
El clip debe desacoplarseautomD.ticamentey la mesase
debefijar en cualquier ret6nde inglete deseado.
Gatiiio de
ret_n de
ingiete
Figura 24. Sobrecontrol del ret_n
Pomode fi-
jaci6n
de inglete
Topes-guiay extensiones de la base deslizantes
Paraproporcionar unaseparaci6nsufi-
ciente (minimo 6 pulgadas) entre la
mano y la hoja de la sierra, extienda los topes-guia y exten-
stones de la basedeslizantescuando hagacortes en bisel, de
inglete o compuestos extremos.
Lasextensionesde la basetambi6nse puedenutilizar paradar
soporte adicional alas piezaslargas.
Basedeslizante:
1. Afioje las palancasde sujeci6n de las extensionesde la
base(Figura25).
2. Extiendalas extensionesde la basedeslizantes hastala
posici6n que desee.
3. Oprima hacia abajo las palancaspara sujetar las exten-
stones en su lugar.
Tope-guiadeslizante:
1. Aflojelasperillasde sujeci6ndel tope-guia(detrD.sdel tope).
2. Desliceel tope-guia hastasu posici6n adecuada.
3. Aprietelas perillasparafijar el tope-guia en su lugar.
Para quitar temporalmente el tope-guiadeslizante:
Enel caso dealgunos D.nguloscompuestos extremos es nece-
sario quitar uno de los topes-guia deslizantes.
1. Destornillela perilla deltope-guia hastaque sevea por Io
menos1/2 de pulgadade la rosca.
2. Desliceel tope-guia hastasu posici6n mD.scentral.
3. Levanteel tope-guia paraquitarlo.
4. Aprietelaperilla.
Vuelvaainstalar eltope-guia deslizantedespu6sde completar
el corte.
Invierta este procedimiento para reinstalar el tope-guia
deslizante.
Se debe asegurar siempre las exten-
stones de la base deslizantes y los
topes-guia en la posici6n totalmente haciaadentro durante el
transporte.
Topes-gniay exten-
stones de la base o"'--._ _
desiizantes
Palancasdesnjeci6n de las
extensiones de la base
Fignra25. Topes-gnia7 extensionesde la base deslizantes
Consultela pD.gina56 paraobtener informaci6nacercadeotros
tipos de soporte de piezasde trabajo.
-58-
