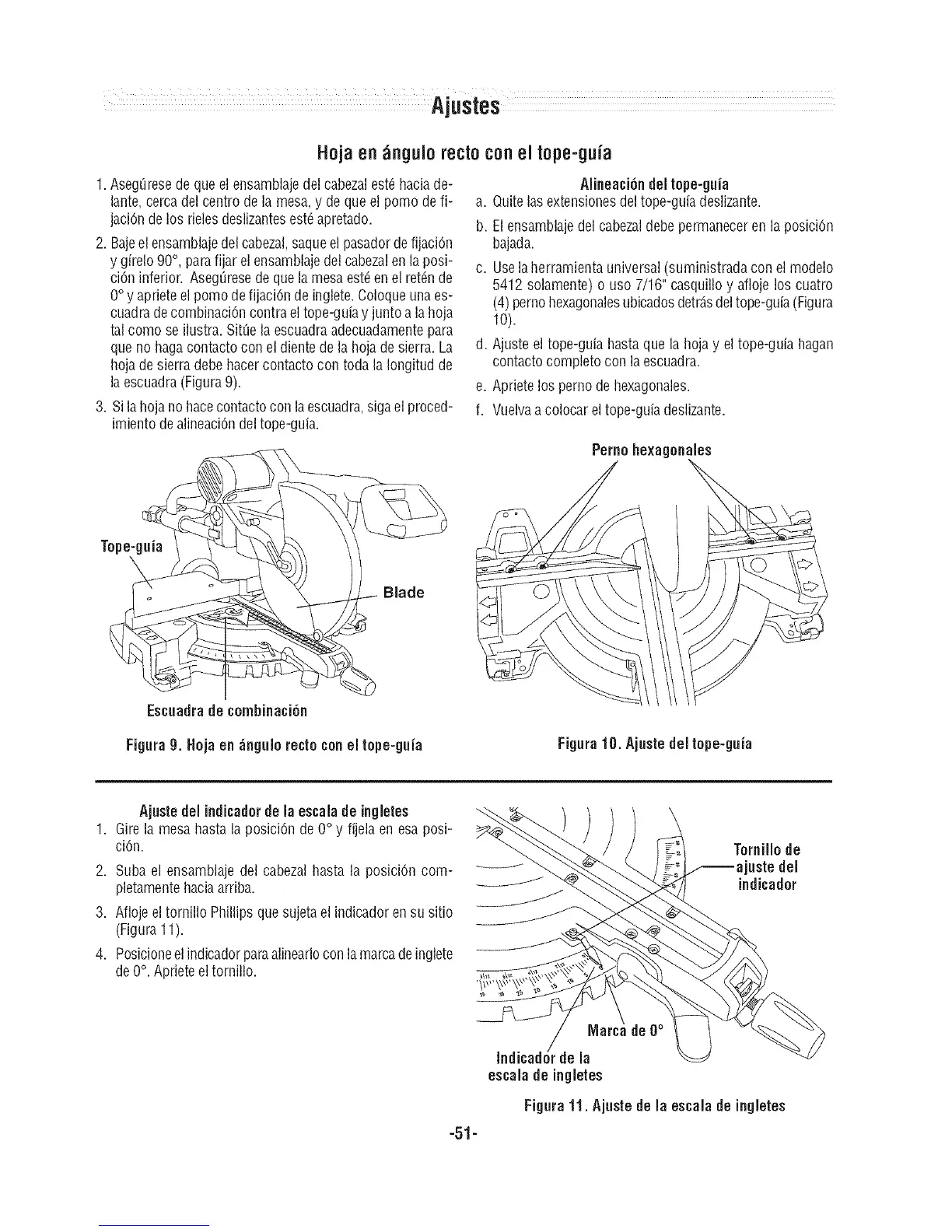

Bosch 5312 - Ajustedel Indicadorde la Escala de Ingletes; Hojaen _.Ngulorecto con el Tope-Guia

Hojaen _ngulo rectocon el tope-oufa
1.AsegQresede que el ensamblajedel cabezalest_ haciade-
lante,cerca del centro de la mesa,y de que el pomo de fi-
jaciOnde los rieles deslizantesest_apretado.
2.Bajeel ensamblajedel cabezal,saqueel pasadorde fijaciOn
y girelo 99°, parafijar el ensamblaje del cabezalen la posi-
ci0n inferior. AsegQresede que la mesa est_en el ret_nde
9° y aprieteel pomo de fijaciOnde inglete. Coloqueuna es-
cuadradecombinaciOncontra el tope-guiay junto ala hoja
tal como se ilustra. Sit_e la escuadraadecuadamentepara
que no haga contacto con el dientede la hoja desierra. La
hoja desierra debe hacer contacto con toda la Iongitudde
la escuadra(Figura 9).
3. Si lahoja no hacecontacto con laescuadra,siga el proced-
imiento de alineaciOndel tope-guia.
Alineaci6n del tope-guia
a. Quite lasextensionesdel tope-guia deslizante.
b. El ensamblajedel cabezaldebe permaneceren la posiciOn
bajada.
c. Uselaherramienta universal(suministrada con el modelo
5412 solamente) o uso 7/16" casquilloy afloje los cuatro
(4) pernohexagonalesubicadosdetr_sdeltope-guia(Figura
10).
d. Ajuste el tope-guia hastaque la hojay el tope-guia hagan
contacto completo con laescuadra.
e. Apriete los perno dehexagonales.
f. Vuelvaacolocar el tope-guiadeslizante.
Pernohexagonales
Tope-guia
Escuadrade combinaci6n
i Blade
Figura9. Hojaen_ngulorectoconel tope-guia
Figura10.Ajustedeltope-guia
Ajustedel indicadorde la escala de ingletes
1. Gire la mesa hasta la posiciOnde 0° y fijela en esa posi-
ciOn.
2. Suba el ensamblaje del cabezal hasta la posiciOn com-
pletamentehacia arriba.
3. Afloje el tornillo Phillips que sujeta el indicador en su sitio
(Figura11).
4. Posicioneel indicadorparaalineadocon lamarcade inglete
de 9%Apfiete el tomillo.
Tornillode
ustedel
indicador
escala de ingietes
Figura 11. Ajuste de la escala de ingletes
-51-
