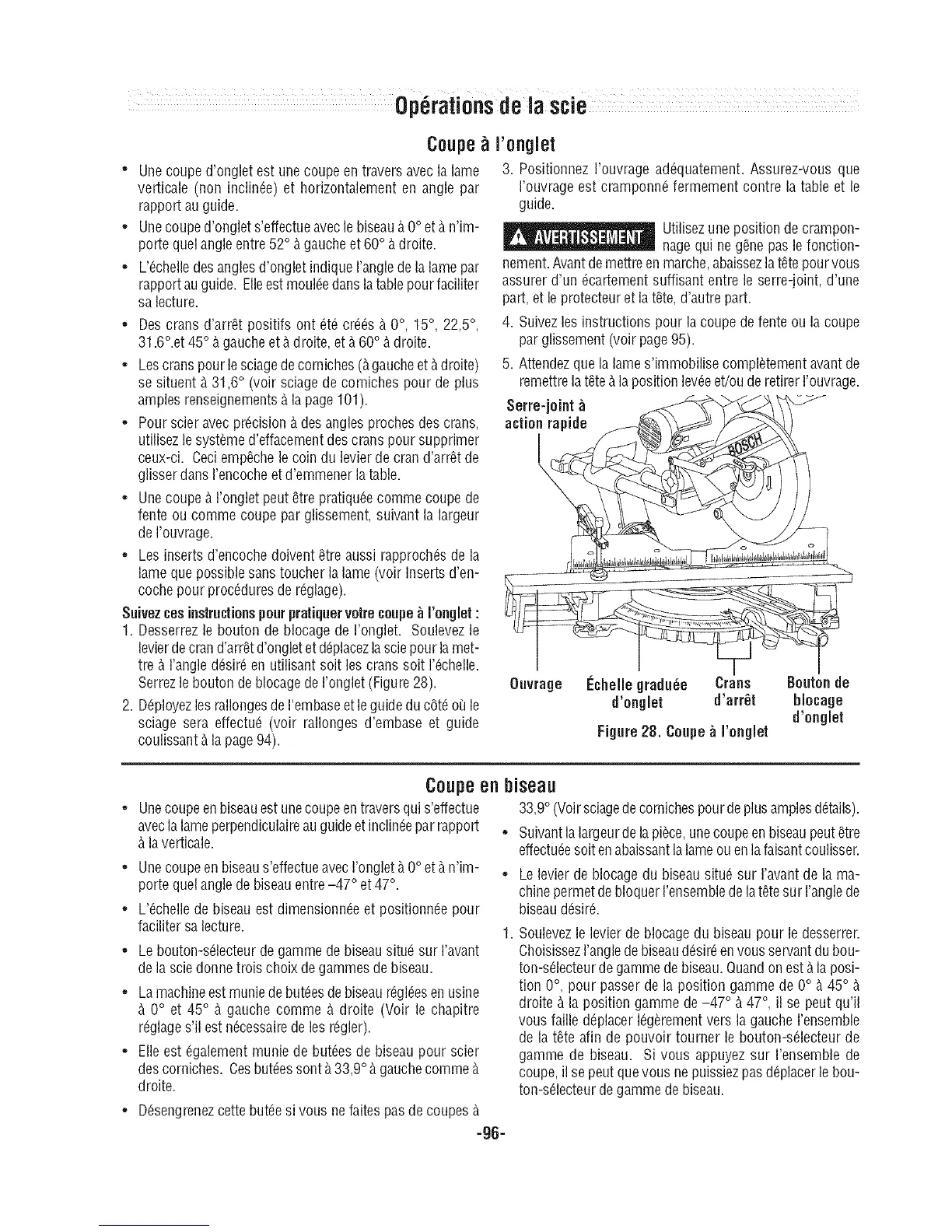

Operationsdela scie
Coupe
* Une couped'onglet est une coupe en travers avecla lame
verticale (non inclin_e) et horizontalement en angle par
rapport auguide.
. Unecouped'onglet s'effectueavec le biseau_.0° et _.n'im-
portequel angleentre52° _.gaucheet 60° _.droite.
L'_chelledesangles d'onglet indique I'angledela lame par
rapportau guide. Elleestmoul_edansla tablepourfaciliter
sa lecture.
* Des crans d'arrOt positifs ont 6t_ cr_s _.0 °, 15°, 22,5°,
31.6°.et 45° _.gaucheet _.droite, et _.60° _.droite.
. Lescranspour lesciagede corniches(_.gaucheet _.droite)
se situent _.31,6° (voir sciage de comiches pour de plus
amples renseignements_.la page 101).
. Pour scier avec precision& des angles prochesdes crans,
utilisezle systOmed'effacementdes crans pour supprimer
ceux-ci. CeciempOchele coin du levier de cran d'arrOtde
glisser dans I'encoche etd'emmener la table.
Unecoupe_.I'onglet peut Otrepratiqu6ecomme coupe de
fente ou comme coupe par glissement, suivant la largeur
de I'ouvrage.
. Les inserts d'encoche doivent Otreaussi rapproch_s dela
lameque possible sans toucher la lame (voir Inserts d'en-
coche pour proceduresde r_glage).
Suivezcesinstructionspourpratiquervotrecoupe_ ronglet :
1. Desserrez le bouton de blocage de I'onglet. Soulevezle
levierdecrand'arrOtd'ongletetd@lacezlasciepour lamet-
tre _.I'angled_sir_ en utilisant soit les crans soit I'_chelle.
Serrezle bouton deblocage deronglet (Figure28).
2. D_ployezlesrallongesdeI'embaseetle guideducOt_o8 le
sciage sera effectu_ (voir rallonges d'embase et guide
coulissant _.la page94).
ronglet
3. Positionnez I'ouvrage ad_quatement. Assurez-vous que
rouvrage est cramponn_ fermement contre la table et le
guide.
_ Utilisezune position de crampon-
nagequi ne gone pas le fonction-
nement.Avantde mettreen marche,abaissezlatote pourvous
assurer d'un _cartementsuffisant entre le serre-joint, d'une
part,et le protecteuret la tote, d'autre part.
4. Suivezles instructions pour la coupe de fente ou la coupe
par glissement (voir page95).
5. Attendezquela lames'immobilise complOtementavantde
remettrela tote_.laposition leveeet/ou de retirerI'ouvrage.
Ouvrage Echelle gradu_e Crans Bouton de
d'ongiet d'arr_t biocage
d'ongiet
Figure 28. Coupe _ I'onglet
Coupe
Unecoupeen biseauest unecoupeentraversqui s'effectue
avec lalame perpendiculaireau guideet inclin_epar rapport
_.laverticale.
* Unecoupeen biseaus'effectueavec I'onglet_.0° et _.n'im-
portequel anglede biseau entre-47 ° et 47°.
. L'_chellede biseau est dimensionn_e et positionn_e pour
faciliter sa lecture.
Le bouton-s61ecteurdegamme debiseau situ_ sur ravant
de la sciedonne trois choix degammes de biseau.
La machineest muniede buttes debiseaur_gl_esenusine
_.0° et 45° _.gauche comme _. droite (Voir le chapitre
r_glages'il est n_cessairedeles r_gler).
. Elle est _galement munie de buttes de biseau pour scier
des corniches. Cesbuttes sont _.33,9° _.gauchecomme _.
droite.
* D_sengrenezcettebutte si vous ne faites pas de coupes b.
enbiseau
33,9° (Voirsciagede comiches pourde plusamplesd_tails).
. Suivantla largeurde lapiOce,une coupeen biseaupeut Otre
effectu_esoit enabaissantlalameou enla faisantcoulisser.
-96-
* Le levier de blocage du biseau situ_ sur I'avantde la ma-
chine permetde bloquer rensemble de latote sur rangle de
biseau d_sir_.
Soulevezle levier de blocage du biseau pour le desserrer.
ChoisissezI'anglede biseaud_sir_en vous servantdu bou-
ton-s_lecteurdegamme de biseau. Quandon est &la posi-
tion 0°, pour passer de la position gamme de 0° _.45° _.
droite & la position gamme de -47 ° _.47°, il se peut qu'il
vous faille d_placerI_gOrementvers la gaucheI'ensemble
de la tote afin de pouvoir tourner le bouton-s_lecteur de
gamme de biseau. Si vous appuyez sur I'ensemble de
coupe,il se peut que vous ne puissiezpasd_placer le bou-
ton-s_lecteurde gamme debiseau.
