Bosch 5312 - Actionnementde Iinterrupteur

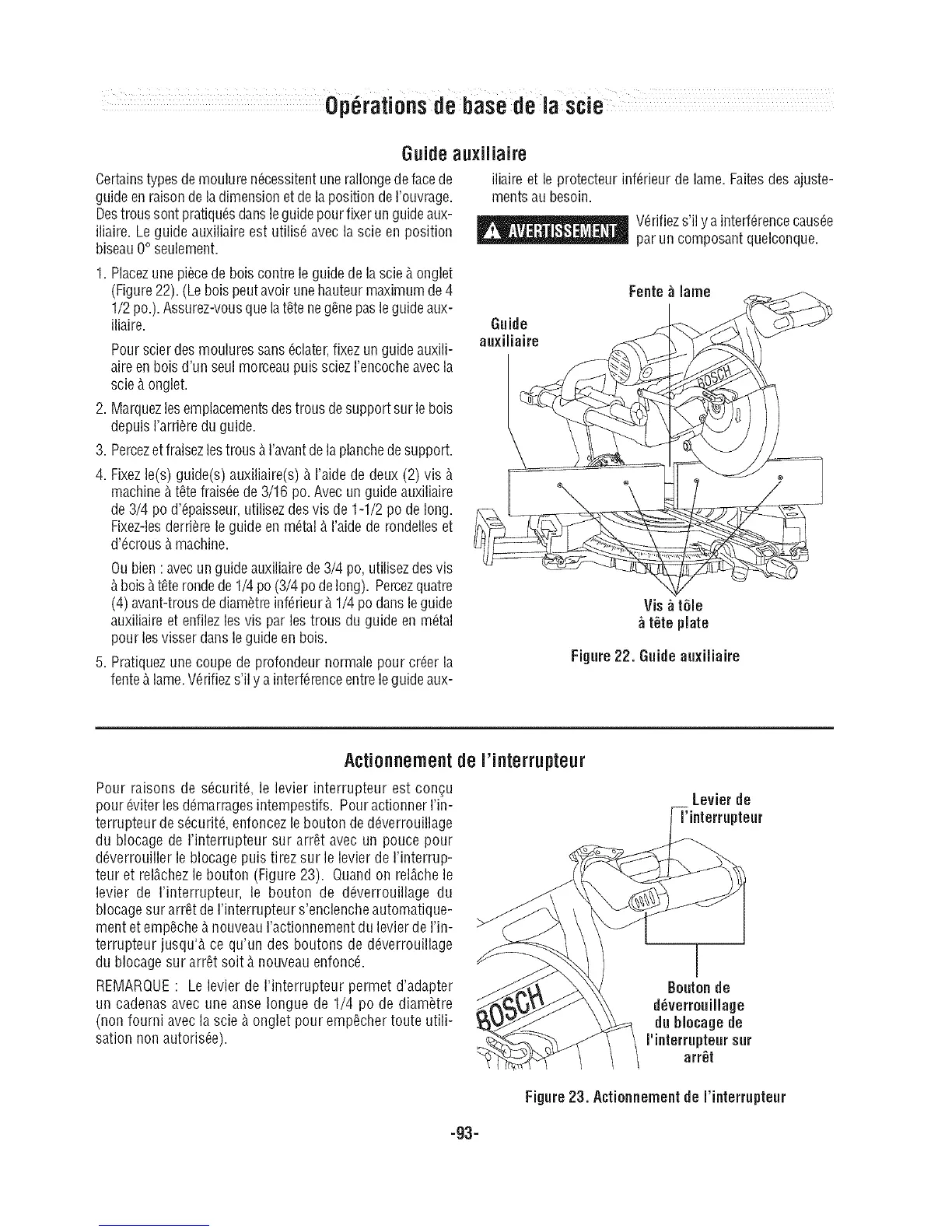

Op6rations de basede la scJe
Guideauxiliaire
Certainstypes demoulure n_cessitentune rallongedefacede
guide enraisonde ladimension et dela position de I'ouvrage.
Destrous sont pratiqu_sdans leguidepourfixer unguideaux-
iliaire. Le guide auxiliaire est utilis6 avec la scie en position
biseau0° seulement.
iliaire et le protecteur inf6rieur de lame. Faitesdes ajuste-
mentsau besoin.
_ 6rifiezs'il y a interf@encecaus@
par uncomposant quelconque.
1. Placezune piecede bois contre le guidede lascie _.onglet
(Figure 22).(Le bois peut avoir unehauteur maximum de4
1/2 po.).Assurez-vousquelat_te ne g_nepasle guideaux-
iliaire.
Pour scierdes mouluressans _clater,fixez un guideauxili-
aire en boisd'un seul morceaupuis sciezrencoche avec la
scie _.onglet.
2.Marquezlesemplacementsdestrous desupport surle bois
depuis rarri_re du guide.
3. Percezetfraisezlestrous _.ravant dela planchedesupport.
4. Fixez le(s) guide(s) auxiliaire(s) _.I'aide de deux (2) vis _.
machine _.t_te frais@ de 3/16 po. Avecun guide auxiliaire
de 3/4 po d'@aisseur, utilisezdes vis de 1-1/2 po de long.
Fixezdesder@re le guide en m_tal _.raide de rondelleset
d'_crous _.machine.
Guide
auxiliaire
Fente _ lame
Ou bien :avecun guide auxiliaire de3/4 po, utilisezdes vis
_.bois_.t_te rondede 1/4 po(3/4 po de long). Percezquatre
(4) avant-trousdediam_tre inf_rieur_.1/4 po dartsle guide
auxiliaire et enfilez les vis par les trous du guide en m_tal
pour lesvisser dartsle guide en bois.
5. Pratiquezune coupe de profondeur normale pour cr@r la
fente _.lame.VGrifiezs'il y ainterf@enceentrele guideaux-
Vis _ tGle
tete plate
Figure 22. Guideauxiliaire
Actionnementde I'interrupteur
Pour raisons de s_curit_, le levier interrupteur est con(_u
pour_viter lesd_marrages intempestifs. Pour actionner rin-
terrupteur de s6curit& enfoncez le bouton de d_verrouillage
du blocage de I'interrupteur sur arr_t avec un pouce pour
d_verrouiller le blocage puis tirez sur le levier de rinterrup-
teur et rel_.chezle bouton (Figure 23). Quand on rel_.chele
levier de rinterrupteur, le bouton de d_verrouillage du
blocagesur arr_t de rinterrupteur s'enclenche automatique-
merit et emp_che_.nouveauI'actionnement du levier de I'in-
terrupteur jusqu'_, ce qu'un des boutons de d_verrouillage
du blocage sur arr_t soit _.nouveauenfonc6.
REMARQUE: Lelevier de I'interrupteur permet d'adapter
un cadenas avec une arise Iongue de 1/4 po de diam_tre
(non fourni avec la scie _.onglet pour emp_cher toute utili-
sation non autoris@).
Levierde
I'interrupteur
Bouton de
deverrouillage
du blocage de
I'interrupteur sur
arr_t
Figure 23. Actionnement de I'interrupteur
-93-
