_ Desconecteel enchufede la fuente de
energiaantesde realizar cualquier en-
samblaje,ajuste o reparaci6nparaevitarposibles lesiones.
NOTA:Lasierra de paracortar ingletes se ajust6 completa-
mente en la f_.brica.Sin embargo, durante el transporte se
puedehaberproducido una ligeradesalineaci6n. Compruebe
lasposicionessiguientesy hagaajustes si es necesarioantes
de usar estasierra paracortar ingletes.

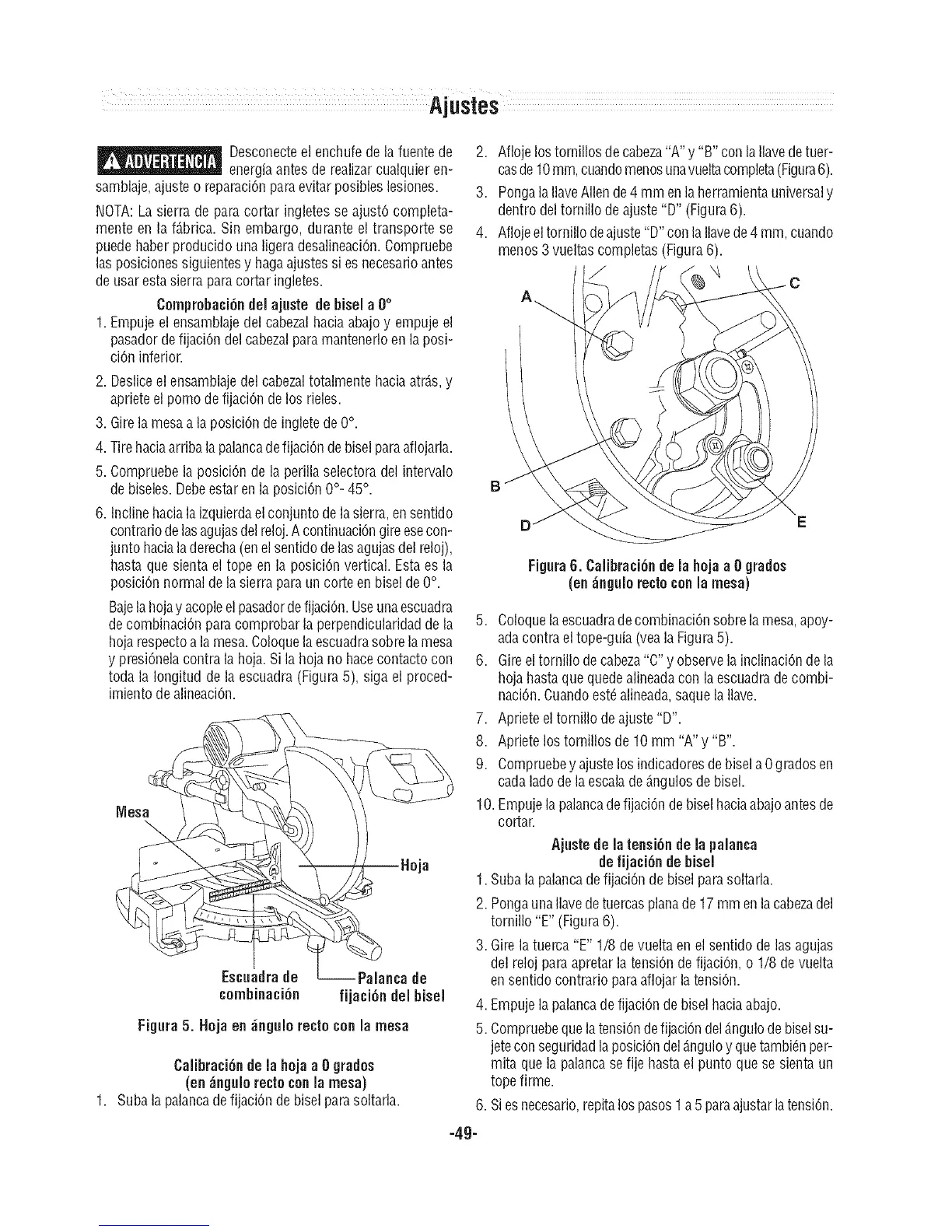

Comprobaci6n del ajuste de bisel a 0°
1.Empuje el ensamblajedel cabezalhacia abajo y empuje el
pasadorde fijaci6n del cabezalparamantenerloen la posi-
ci6n inferior.
2.Deslice el ensamblajedel cabezaltotalmente haciaatr_.s,y
aprieteel pomo de fijaci6n de los rieles.
3. Girela mesaa la posici6n de ingletede 0°.
4. Tirehaciaarribala palancade fijaci6n de biselparaaflojarla.
5. Compruebe la posici6n de la perilla selectora del intervalo
de biseles.Debeestar enla posici6n 0°- 45°.
6. Incline haciala izquierdael conjunto de la sierra,ensentido
contrariode lasagujasdel reloj.A continuaci6ngire esecon-
junto hacialaderecha(enel sentido delas agujasdel reloj),
hasta que sienta el tope en la posici6n vertical. Estaes la
posici6n normal de la sierra paraun corte en bisel de0°.
Bajela hojay acopleelpasadordefijaci6n. Useunaescuadra
de combinaci6n para comprobar la perpendicularidadde la
hoja respectoa la mesa.Coloquela escuadrasobre lamesa
y presi6nelacontra la hoja. Si la hoja nohacecontacto con
toda la Iongitud de la escuadra (Figura5), siga el proced-
imiento de alineaci6n.
Mesa
2. Afloje lostomillos de cabeza"A" y "B" con laNavedetuer-
casde 10ram,cuandomenosunavueltacompleta(Figura6).
3. Pongala NaveAllen de4 mm en la herramientauniversaly
dentro del tornillo de ajuste "D" (Figura6).
4. Aflojeel tornillo deajuste "D" con laIlavede 4ram, cuando
menos 3vueltas completas(Figura6).
FiguraG.Calibra¢i6ndelahojaa 0 grados
(en_ngulorectoconla mesa)
5. Coloquelaescuadrade combinaciOnsobrela mesa,apoy-
ada contra el tope-guia (veala Figura 5).
6. Gireel tornillo de cabeza"C"y observe la inclinaciOndela
hoja hastaque quede alineadacon la escuadrade combi-
naciOn.Cuandoest6alineada,saquela Nave.
7. Aprieteel tornillo de ajuste "D".
8. Apriete lostornillos de 10 mm "A" y "B".
9. Compruebey ajuste losindicadores de bisel a 0grados en
cadalado dela escalade _.ngulosde bisel.
10. Empuje la palancade fijaciOndebiselhacia abajoantesde
co[tar.
Escuadra de --Palan¢a de
¢ombina¢i6n fija¢i6n del bisel
Figura 5. Noja en _ngulo recto con la mesa
Calibra¢i6n de la hoja a 0 grados
(en ;_ngulore¢locon la mesa)
Subala palancade fijaciOndebisel parasoltarla.
Ajuste de la tensi6n de la palanca
de fija¢i6n de bisel
1. Subala palancadefijaciOnde bisel parasoltarla.
2. Pongauna Navede tuercasplanade 17 mm en la cabezadel
tornillo "E" (Figura6).
3. Girela tuerca "E" 1/8 de vuelta en el sentido de lasagujas
del reloj paraapretar la tensi6n de fijaci6n, o 1/8 de vuelta
en sentido contrario paraafiojar la tensi6n.
4. Empujela palancade fijaci6n de bisel haciaabajo.
5. Compruebeque latensi6n defijaci6ndel _.ngulode biselsu-
jetecon seguridadla posici6n del_.nguloy que tambi6nper-
mita quela palancase fije hastael punto que se sienta un
tope firme.
6. Siesnecesario,repitalos pasos1a 5 paraajustarlatensi6n.
-49-
