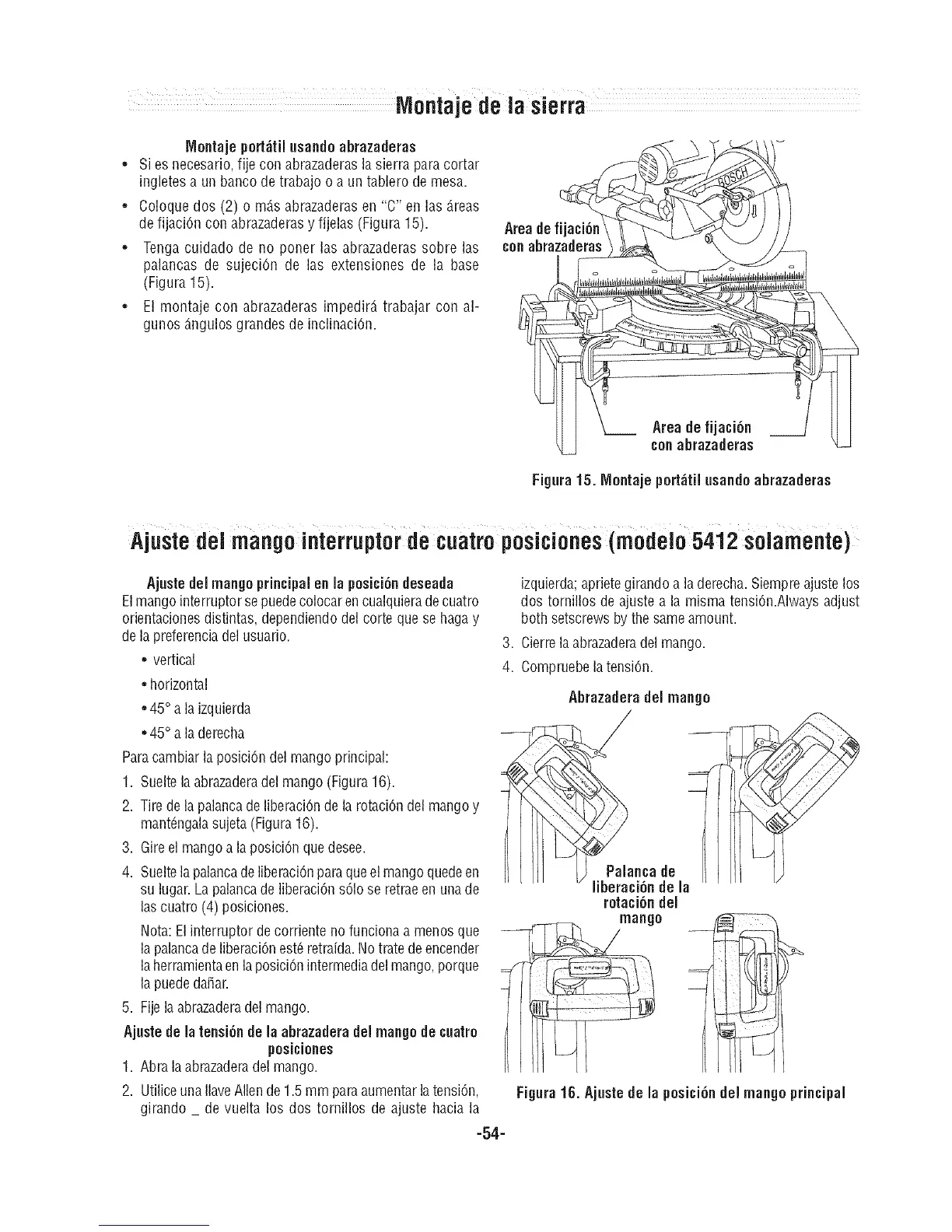

Montajede la sierra
Montaje portdtilusando abrazaderas
* Si es necesario, fije con abrazaderas la sierra para cortar
ingletes a un banco de trabajo oaun tablero de mesa.
* Coloque dos (2) o m_s abrazaderas en "C" en las _reas
de fijaci0n con abrazaderasy fijelas (Figura 15).
* Tenga cuidado de no porter las abrazaderas sobre las
palancas de sujeci0n de las extensiones de la base
(Figura 15).
* El montaje con abrazaderas impedir_ trabajar con al-
gunos _ngulos grandes de inclinaci0n.
Area de f
conabrazad_
I I _ Area defijaciOn
[_j conabrazaderas
Fignra15.Montajeport_tilusandoabrazaderas
Ajustedeimangointerruptorde cuatroposiciones(mo(ieio5412 soiamente)
Ajnste del mango principalan la posici6ndeseada
Elmango interruptor sepuedecolocar en cualquierade cuatro
orientaciones distintas, dependiendo del corte que se haga y
de la preferenciadel usuario.
. vertical
. horizontal
.45 ° a la izquierda
* 45° a laderecha
Para cambiarla posici0n del mango principal:
1. Sueltelaabrazaderadel mango (Figura 16).
2. Tirede la palancade liberaci0nde la rotaci0ndel mango y
mant_ngalasujeta (Figura16).
3. Gireel mango a laposici0n que desee.
4. Sueltela palancade liberaci0nparaque el mangoquedeen
su lugar. La palancade liberaci0n sOlose retraeenuna de
lascuatro (4) posiciones.
Nota: El interruptor de corriente no funciona a menosque
la palancade liberaci0n est_retraida. Notratede encender
laherramientaen laposici0n intermediadel mango,porque
la puededa_ar.
5. Fijela abrazaderadel mango.
Ajnste de la tensionde la abrazadera del mango de cnatro
posiciones
1. Abrala abrazaderadel mango.
2. Utiliceuna IlaveAllen de 1.5 mm paraaumentar latension,
girando _ de vuelta los dos tornillos de ajuste hacia la
-54-
izquierda;apriete girando a laderecha. Siempreajuste los
dos tomillos de ajuste a la misma tensi0n.Aiways adjust
both setscrewsby the sameamount.
3. Cierrela abrazaderadel mango.
4. Compruebe latension.
Abrazaderadel mango
rotaci6n del
mango
Figura1G.Ajustedela posici6ndel mangoprincipal
