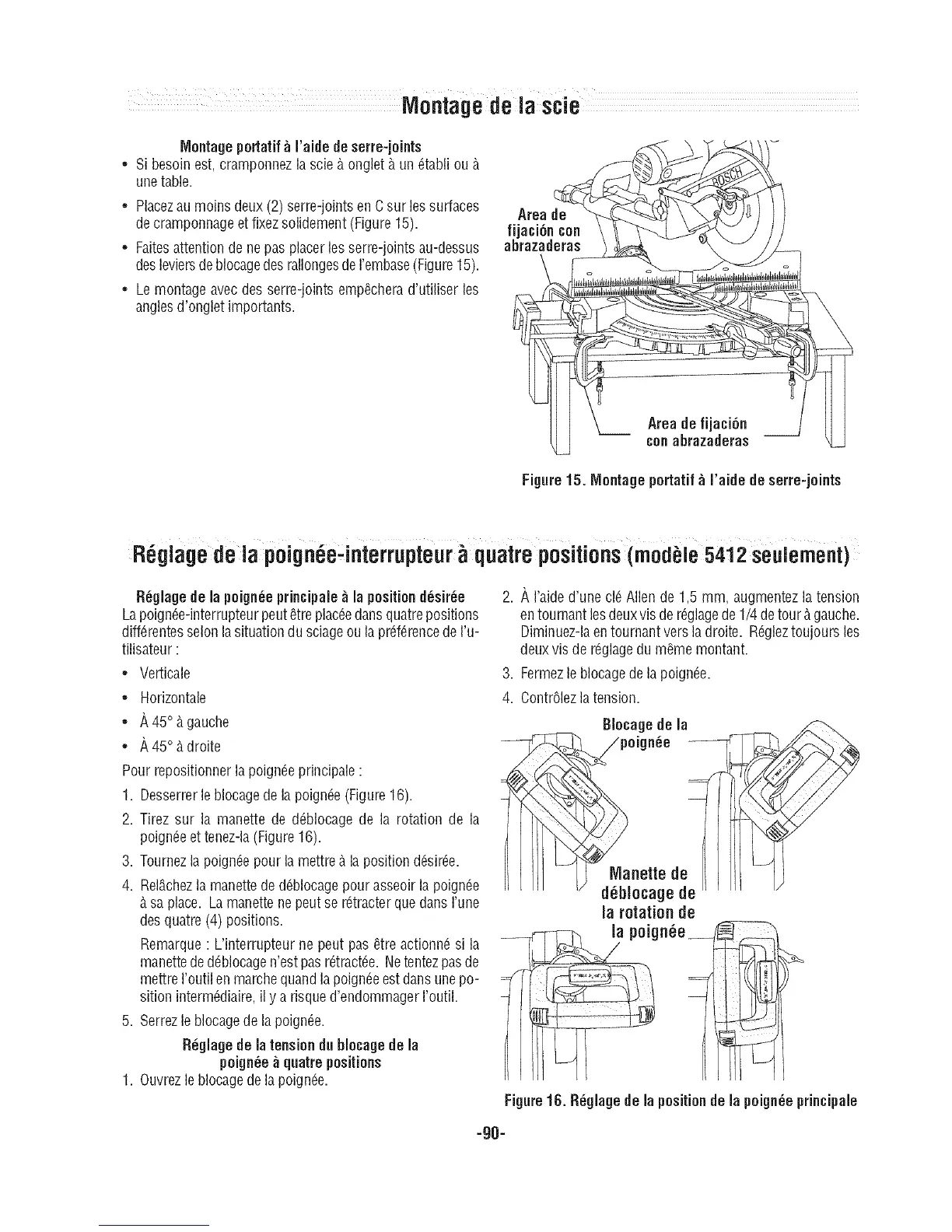

Montag8 de Ja scJ8
Montage portatif_ I'aide de serre-joints
* Si besoin est, cramponnezla scie _.onglet _.un _tabli ou _.
une table.
* Placezau moins deux (2) serre-joints en Csur lessurfaces
de cramponnageet fixez solidement (Figure 15).
. Faitesattentionde ne pas placerlesserre-joints au-dessus
desleviersde blocagedes rallongesde rembase(Figure15).
Le montage avec des serre-joints emp_cherad'utiliser les
angles d'onglet importants.
Areade
fijacibncon
abrazaderas
Area de fijaci6n
con abrazaderas
Figure15. Montage portatif_ I'aide de serre-joints
R6glagedela poJgn6eqnterrupteurquatrepositions(modUle5412seulement)
R_glage de la poign_eprincipale_ la positiond_sir_e
La poign_e-interrupteurpeut _treplac_edansquatrepositions
diff_rentes selon lasituation du sciageoula preferencede I'u-
tilisateur :
* Verticale
* Horizontale
* A 45°_.gauche
* A 45°_.droite
Pour repositionner la poign_e principale:
1. Desserrerle blocagede la poign_e(Figure16).
2. Tirez sur la manette de d_blocage de la rotation de la
poign_eet tenez-la(Figure 16).
3. Tournez lapoign6epour la mettre _.la position d_sir_e.
4. Rel&chezla manetteded6blocagepour asseoir la poign6e
_.sa place. La manette nepeut se r_tracterque dans rune
des quatre (4) positions.
Remarque : L'interrupteur ne peut pas _treactionn_ si la
manetteded_blocagen'est pasr_tract_e. Netentezpasde
mettreroutil en marchequand la poign_eest dansune po-
sition interm_diaire, ily a risqued'endommager routil.
5. Serrezle blocagedela poign6e.
R_qiage de latensiondn blocaqe de la
poign_e_ qnatre positions
1. Ouvrezle blocagedela poign_e.
2. A I'aide d'une cl_ Allen de 1,5 mm, augmentez la tension
en tournantlesdeuxvis de r_glagede 1/4 detour _.gauche.
Diminuez-laentournant vers ladroite. R6gleztoujours les
deuxvis de r_glagedu m_me montant.
3. Fermezle blocagede la poign_e.
4. OontrOlezlatension.
Blocage de la
Fignre16. Reglagedelapositiondela poigneeprincipale
-90-
