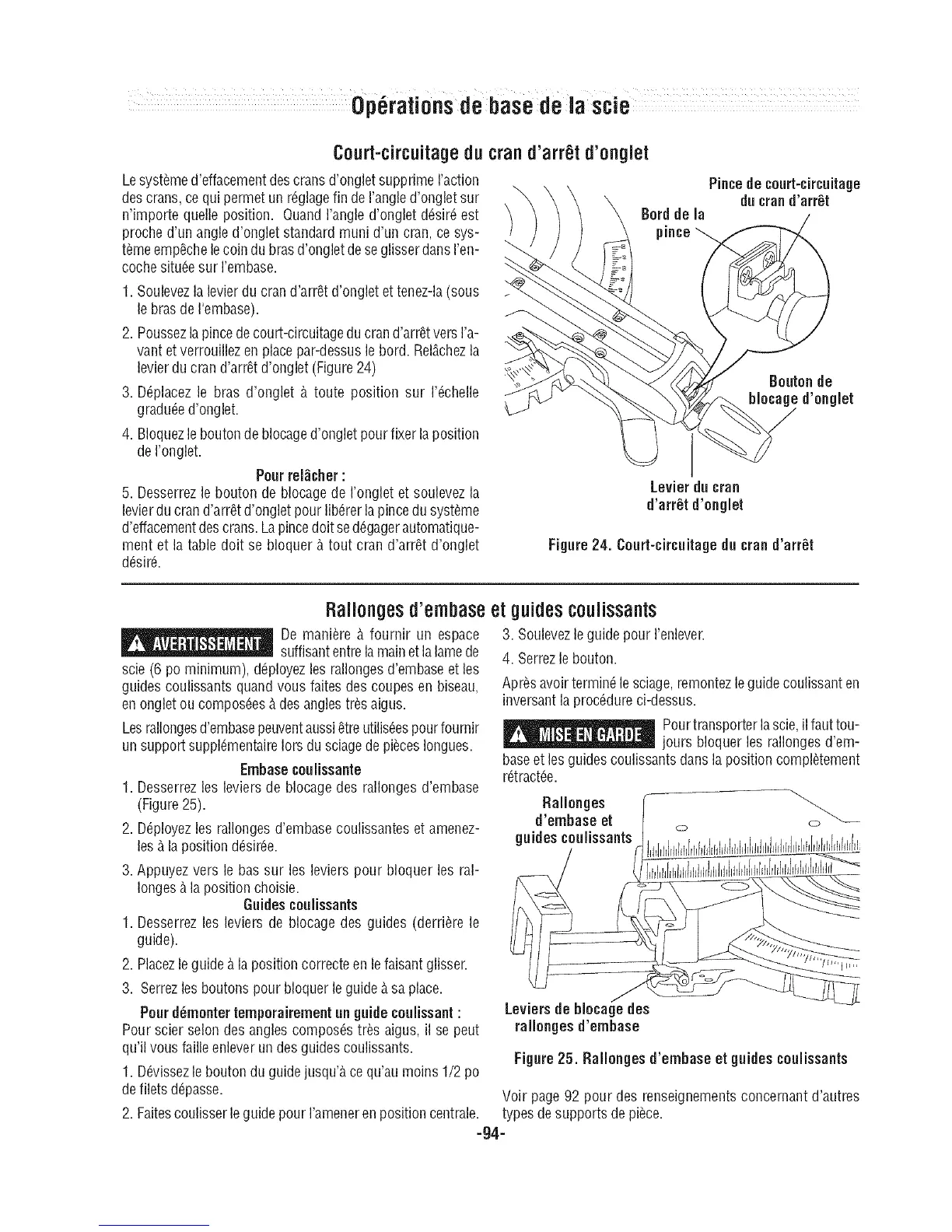

Op6rations de basede la scJe
Court-circuitage du
Le syst_med'effacement descransd'onglet supprime raction
descrans, ce qui permet un r_glagefin deI'angled'onglet sur
n'importe quelle position. QuandI'angle d'onglet d_sir_ est
proche d'un angled'onglet standard muni d'un cran, ce sys-
teme emp_chelecoin du bras d'onglet de seglisser dansren-
coche situ_e sur rembase.
1. Soulevezla levier du cran d'arr_t d'onglet et tenez-la(sous
le bras de I'embase).
2. Poussezla pincede court-circuitagedu crand'arr_t vers I'a-
vant etverrouillezen place par-dessusle bord. Rel_.chezla
levier du cran d'arr_t d'onglet (Figure24)
3. D_placez le bras d'onglet _. toute position sur r_chelle
gradu_ed'onglet.
4. Bloquezle boutonde blocaged'onglet pourfixer la position
de ronglet.
Pourrel_cher:
5. Desserrez le bouton de blocagede I'onglet et soulevez la
levier ducran d'arr_t d'onglet pourlib_rer la pincedu systeme
d'effacementdescrans.La pincedolt se d6gagerautomatique-
merit et la table dolt se bloquer _.tout cran d'arr_t d'onglet
d_sir_.
crand'arr_t d'onglet
Pincede court-circuitage
ducran d'arr_t
Bordde la
pince
Boutonde
biocage d'onglet
Levier de=cran
d'arr_t d'ongiet
Figure24. Court-circuitageducrand'arr_t
Rallongesd'ernbase et guidescoulissants
De mani_re _.fournir un espace
suffisantentrelamain etlalamede
scie (6 po minimum), d_ployezles rallonges d'embaseet les
guides coulissants quandvous faites des coupes en biseau,
en onglet ou compos_es_.desangles tr_s aigus.
Lesrallongesd'embasepeuventaussi_treutilis_espourfournir
un support suppl_mentaireIors du sciagede pi_cesIongues.
Embasecoulissante
1. Desserrez les leviers de blocage des rallonges d'embase
(Figure25).
2. D_ployezles rallonges d'embase coulissantes et amenez-
les_.la position d_sir_e.
3. Appuyez vers le bas sur les leviers pour bloquer les ral-
Ionges_.laposition choisie.
Guidescoulissants
1. Desserrez les leviers de blocage des guides (derriere le
guide).
2. Placezle guide _.la position correcte enle faisant glisser.
3. Serrezlesboutons pour bloquer le guide_.sa place.
Pourd_monter temporairementunguide coulissant:
Pour scier selon des angles compos_s tr_s aigus, il se peut
qu'il vous faille enleverun des guides coulissants.
1. D_vissezle bouton du guidejusqu'_,ce qu'aumoins 1/2 po
de filets d_passe.
2. Faitescoulisser le guidepour ramener en position centrale.
3. Soulevezle guide pour I'enlever.
4. Serrezle bouton.
Apr6s avoirtermin_ le sciage,remontezleguide coulissanten
inversantla proc6dure ci-dessus.
Pourtransporterlascie, ilfaut tou-
jours bloquer les rallonges d'em-
baseet lesguides coulissants dans la position compl6tement
r_tract_e.
Rallonges _-
d'embase st
guides coulissants
/
Leviers de blocagedes
rallonges d'embase
Figure25. Rallonges d'embase st guides coulissants
Voir page 92 pour des renseignementsconcernant d'autres
types de supports de piece.
-94-
