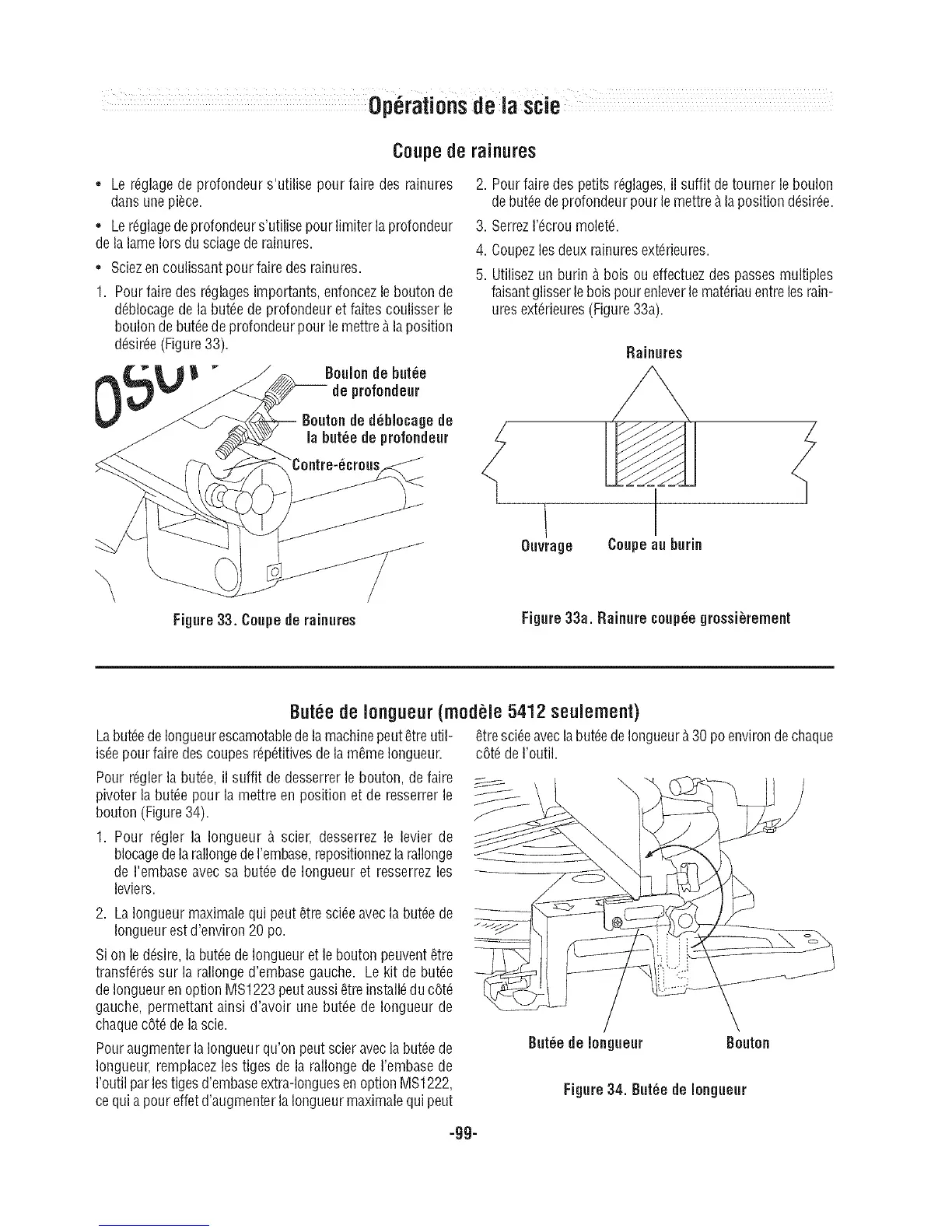

Operations de la scie
Couped8 rairlures
* Le r_glagede profondeur s'utilise pour faire des rainures
darts une piece.
= Ler6glagede profondeurs'utilise pour limiter laprofondeur
de la lameIors du sciagede rainures.
Sciezencoulissant pour faire des rainures.
1. Pourfaire des r6glagesimportants, enfoncezle bouton de
d_blocagede la butte de profondeur et faites coulisser le
boulon de butte de profondeur pour le mettre_ laposition
d_sir_e(Figure33).
Boulonde butte
de profondeur
Boutonde d_blocage de
la butte de profondeur
2. Pour faire des petits r_glages, il suffit de tourner le boulon
de butte de profondeur pour lemettre A laposition d_sir_e.
3. Serrezr_crou moietY.
4. Coupezlesdeux rainures ext_rieures.
5. Utilisez un burin A bois ou effectuez des passesmultiples
faisantglisserle bois pour enleverle mat_riauentrelesrain-
ures ext_rieures(Figure33a).
Rainures
Ouvrage Coupe au burin
Figure33. Coupe de rainures
Figure 33a. Rainure couple grossi_rement
Butte de Iongueur(modUle5412 seulement)
Labutte de Iongueurescamotablede lamachinepeut _treutil- _tresci_eaveclabutte de Iongueur_.30 poenviron dechaque
isle pour faire des coupes r_p6titivesde la m_me Iongueur. cOt_de routil.
Pour r_glerla butte, il suffit dedesserrer le bouton, de faire
pivoter la butte pour la mettre en position et de resserrer le
bouton (Figure34).
1. Pour r_gler la Iongueur _ scier, desserrez le levier de
blocagede larallongede I'embase,repositionnezla rallonge
de I'embase avec sa butte de Iongueur et resserrez les
leviers.
2. La Iongueur maximalequi peut _tre sci_eavecla butte de
Iongueur est d'environ 20 po.
Sion le d_sire,la butte de Iongueuret le bouton peuvent_tre
transformssur la rallonge d'embasegauche. Le kit de butte
de Iongueur enoption MS1223peut aussi _treinstall_du cOt_
gauche, permettant ainsi d'avoir une butte de Iongueur de
chaquecOt_dela scie.
Pour augmenterla Iongueur qu'on peut scieravec la but6ede
Iongueur, remplacez lestiges de la rallonge de rembase de
routil par lestigesd'embaseextra-longuesen optionMS1222,
ce qui apour effetd'augmenter la Iongueur maximalequipeut
Butte de Ionqueur Bouton
Figure 34. Butte de Ion queur
-gg-
