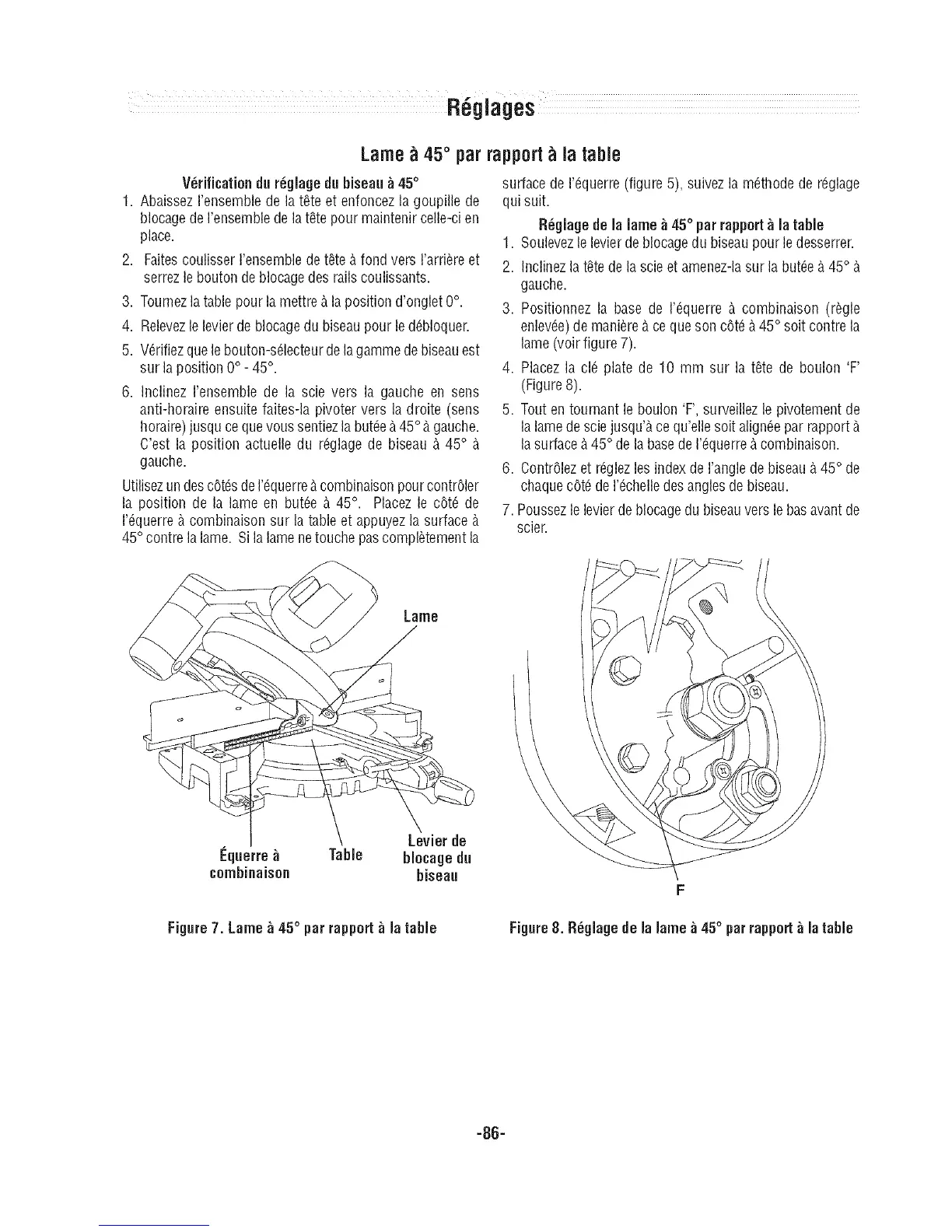

Lame_ 45° parrapport_ la table
Verificationd. reglage d. biseau _ 45°
1. AbaissezI'ensemble de la t_te et enfoncez la goupille de
blocagede I'ensemble de la t_te pour maintenir celle-ci en
place.
2. Faitescoulisser I'ensemble de t_te _.fond vers I'arri_re et
serrez le bouton de blocagedes rails coulissants.
3. Toumezlatable pour la mettre_.la position d'onglet 0°.
4. Relevezle levier deblocagedu biseau pour le d_bloquer.
5. V6rifiezquele bouton-s61ecteurde lagamme de biseauest
sur la position 0° - 45°.
6. Inclinez I'ensemble de la scie vers la gauche en sens
anti-horaire ensuite faites-la pivoter vers la droite (sens
horaire)jusqu ceque vous sentiezla butte _.45°_.gauche.
C'est la position actuelle du r_glage de biseau _. 45° _.
gauche.
Utilisezun descOt_sde I'_querreb.combinaisonpourcontrOler
la position de la lame en butte b.45°. Placezle cOt_ de
r6querre b.combinaison sur la table et appuyezla surface b.
45°contre la lame. Si la lamenetouche pascompl_tementla
surface de I'_querre (figure 5), suivez la m_thode de r_glage
qui suit.
R_giage de la lame _ 45° par rapport_ la table
1. Soulevezle levier deblocagedu biseaupour le desserren
2. Inclinez la t_te de la scie et amenez-lasur la butte b.45° b.
gauche.
3. Positionnez la base de I'_querre b. combinaison (r_gle
enlev_e)de mani_reb.ce que son cOt_b.45 ° soit contre la
lame (voir figure 7).
4. Placez la cl_ plate de 10 mm sur la t_te de boulon 'F'
(Figure8).
5. Touten toumant le boulon 'F', surveillez le pivotementde
la lamede sciejusqu'_ ce qu'ellesoit align_e par rapportb.
la surfaceb.45 °de la basede I'_querreb.combinaison.
6. ContrOlezet r_glezlesindex de I'angle debiseau b.45° de
chaquec6t_ der_chelle desangles de biseau.
7. Poussez le levierde blocagedu biseauvers le basavantde
scien
Lame
Levierde
Equerre_ Table blocaged.
combinaison bisea.
Fig.re7. Lame_ 45° parrapport_ la table Fig.re8. R_glagede lalame_45° parrapport_ latable
-86-
