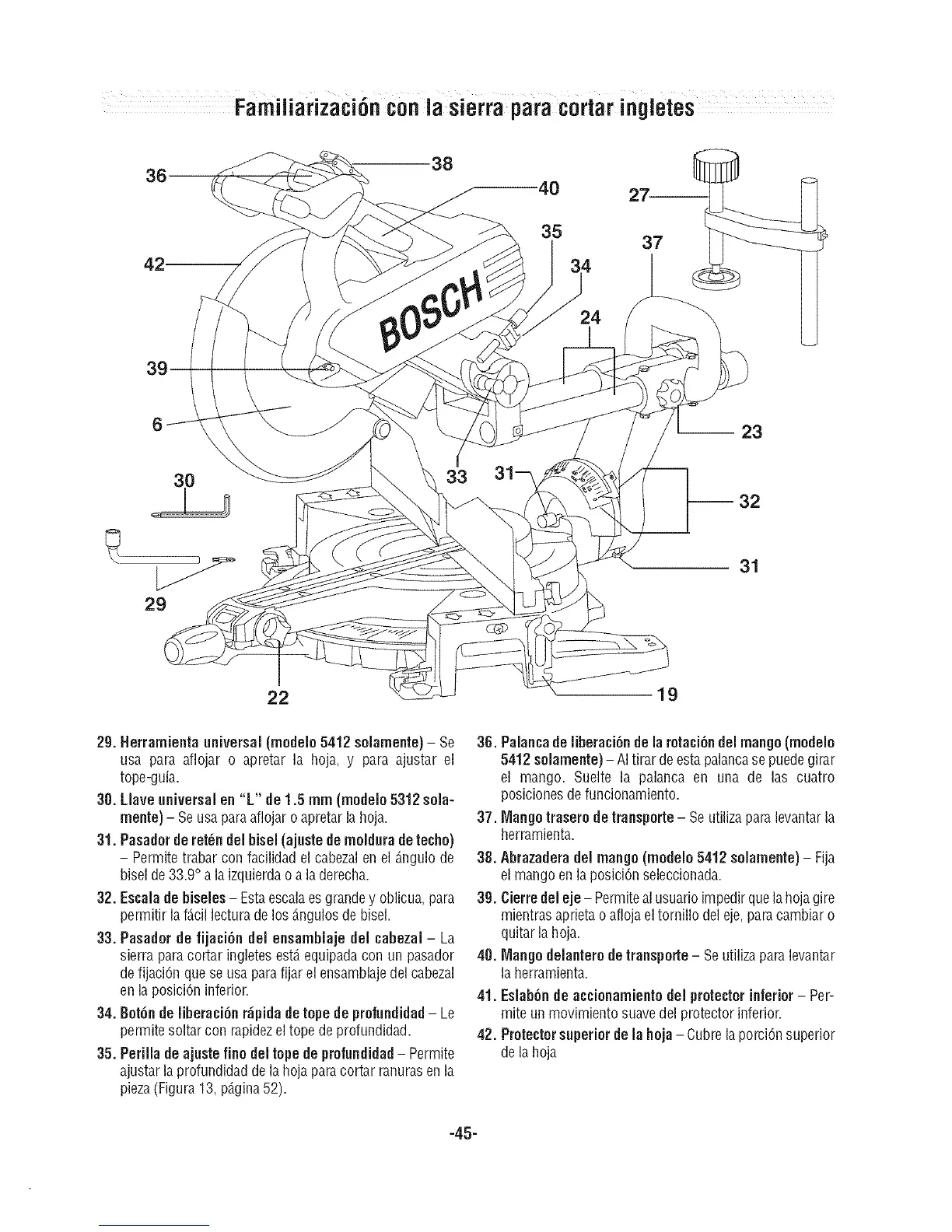

Fan]iJiarizaci6nconla sierra para cortaringletes
_o
35
2
30
29
31
22 19
29. Herramienta universal (modelo5412 solamente)- Se
usa para aflojar o apretar la hoja. y para ajustar el
tope-guia.
30. Llave universal en "L" de1.5 mm (modelo5312 sola-
mente)- Se usa paraaflojar o apretarla hoja.
31. Pasadorderet_n del bisel(ajnstedemoldura deroche)
- Permitetrabar con facilidad el cabezalen el _.ngulode
bisel de33.9° a la izquierdao a laderecha.
32. Escala de biseles - Estaescalaesgrande y oblicua,para
permitir la f_.cillecturade los_.ngulosde bisel.
33. Pasador de fijacibn del ensamblaje del cabezal - La
sierra paracortar ingletes est,. equipadacon un pasador
de fijaciOnquese usa parafijar el ensamblajedel cabezal
en la posiciOninferion
34. Bot6n de liberaci6n r_pidadetopede profnndidad- Le
permite soltar con rapidezel tope de profundidad.
35. Perilla de ajnstefino deltope de profnndidad- Permite
ajustar la profundidadde la hojaparacortar ranuras en la
pieza (Figura13. p_.gina52).
36. Palancade liberacibndela rotaci6n del mango (modelo
5412 solamente)-AI tirar de estapalancase puedegirar
el mango. Suelte la palanca en una de las cuatro
posicionesdefuncionamiento.
37. Mango trasero detransporte- Se utiliza paralevantar la
herramienta.
38. Abrazadera del mango(modelo5412 solamente)- Fija
el mango en la posiciOnseleccionada.
39. Cierredel eje- Permiteal usuarioimpedir que lahojagire
mientrasaprietao afloja el tornillo del eje.paracambiar o
quitar la hoja.
40. Mango delanterode transporte- Se utilizaparalevantar
la herramienta.
41. Eslabbnde accionamientodel protectorinferior- Per-
mite un movimiento suave del protector inferior.
42. Protectorsuperiorde la hoja- Cubrela porciOnsuperior
de la hoja
-45-
