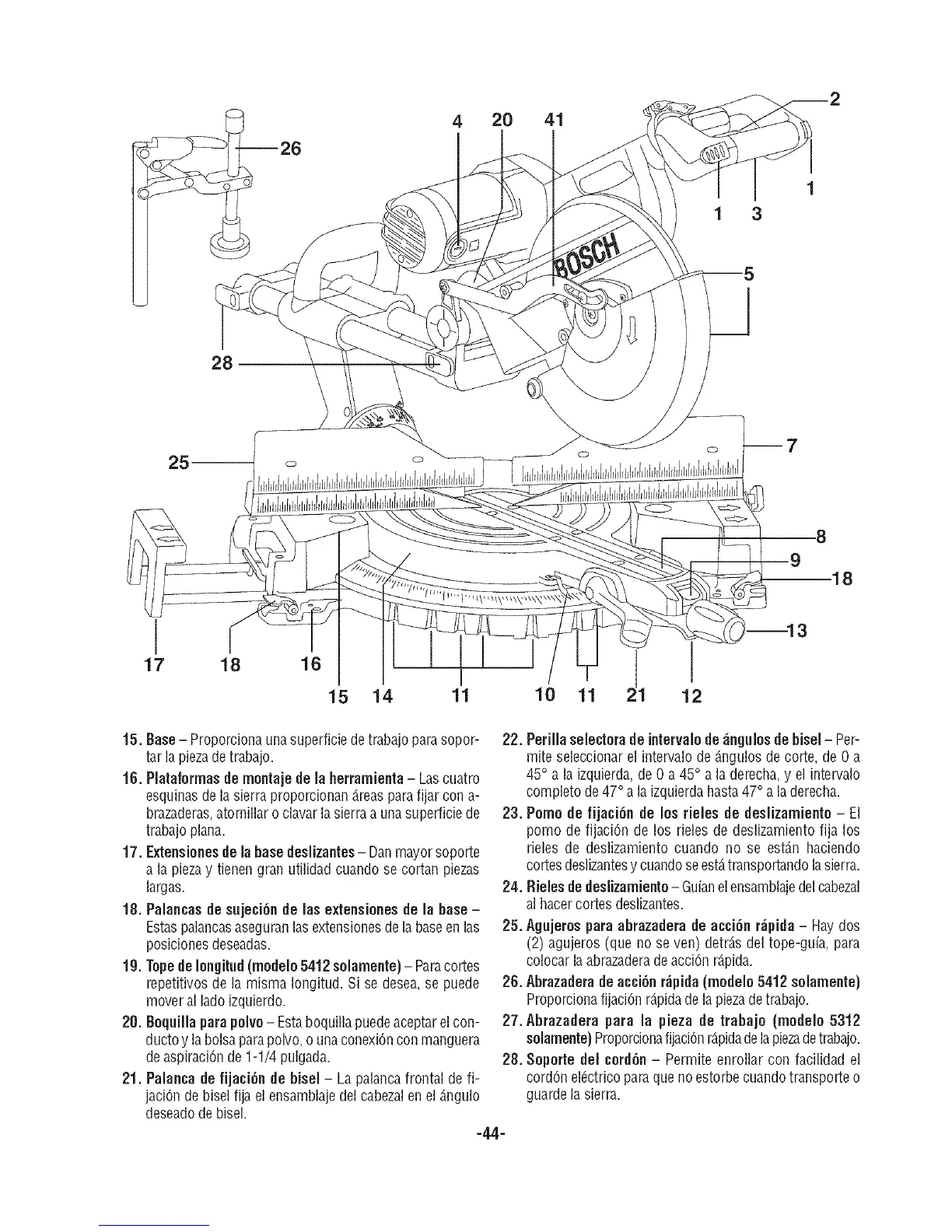

15. Base- Proporciona unasuperficie de trabajoparasopor-
tar la piezade trabajo.
16. Plataformasde montaje de la herramienta- Lascuatro
esquinas de la sierra proporcionan _.reasparafijar con a-
brazaderas,atornillar o clavar la sierra auna superficie de
trabajo pinna.
17. Extensionesde labase deslizantes- Danmayorsoporte
a la piezay tienen gran utilidad cuando se cortan piezas
largas.
18. Palancasde snjeci6nde insextensionesde la base -
EstaspalancasaseguranInsextensionesde la baseen Ins
posicionesdeseadas.
19. TopedeIongitnd(modelo 5412solamente)- Paracortes
repetitivos de la misma Iongitud. Si se desea,se puede
mover al ladoizquierdo.
20. Boqnilla parapolvo- Estaboquilla puedeaceptarel con-
ducto y la bolsa parapolvo, ouna conexiOncon manguera
de aspiraciOnde 1-1/4 pulgada.
21. Palanca de fijacibn de bisel - La palanca frontal de fi-
jaciOnde bisel fija el ensamblaje del cabezalen el _.ngulo
deseadode bisei.
22. Periiiaseiectorade intervalode _nguios de bisel- Per-
mite seleccionar el intervalo de _.ngulosde corte, de 0 a
45° a la izquierda, de0 a 45° a la derecha,y el intervalo
completo de47° ala izquierda hasta47° a la derecha.
23. Pomo de fijaci6n de los rieies de deslizamiento - El
pomo de fijaciOn de los rieles de deslizamiento fija los
rieles de deslizamiento cuando no se est_n haciendo
cortesdeslizantesy cuandoseest,.transportandolasierra.
24. Rieles dedeslizamiento - Guianel ensamblajedelcabezal
al hacercortes deslizantes.
25. Agnjeros para abrazadera de acci6n r_pida- Hay dos
(2) agujeros (que no seven) detr_.sdel tope-gufa, para
colocar la abrazaderade acci6n r_.pida.
26. Abrazaderade acci6n r_pida(modelo 5412 solamente)
Proporcionafijaci6n r_.pidadela piezade trabajo.
27. Abrazadera para la pieza de trabajo (modelo 5312
soiamente) ProporcionafijaciOnr_.pidadelapiezadetrabajo.
28. Soporte del cord6n- Permite enrollar con facilidad el
cordon el_ctricopara queno estorbecuandotransporte o
guarde la sierra.
