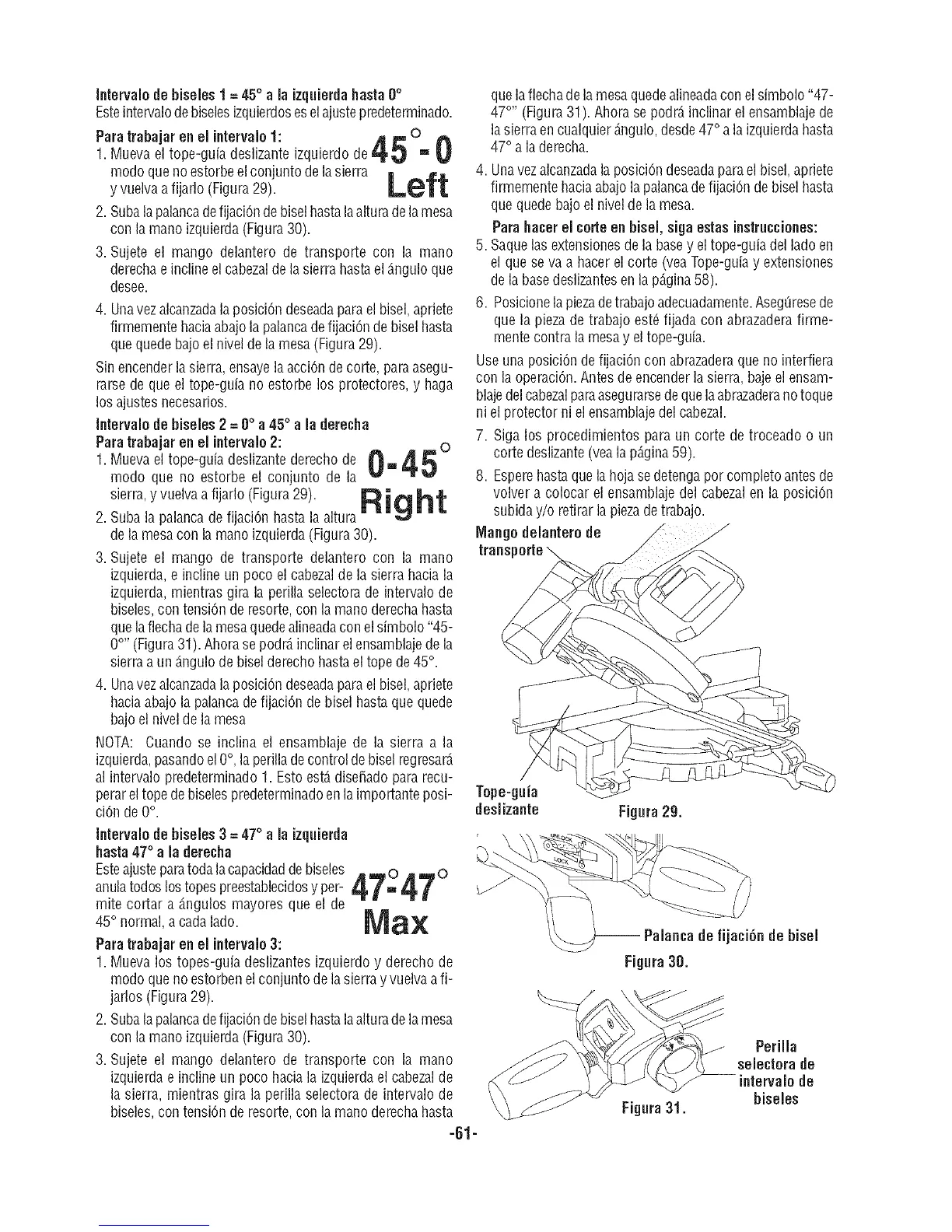

Bosch 5312 - Page 61

Intervalodebiseles 1 = 45° a la izquierdahasta0°
Esteintervalode biselesizquierdosesel ajustepredeterminado.
Paratrabajar en el intervaio1: A E 'O
1.Mueva el tope-guia deslizante izquierdo de_"__,_D=' U
modo que no estorbeelconjunto de lasierra
y vuelvaafijaflo (Figura29). Left
2.Subala palancadefijaci0nde bisel hastalaaltura delamesa
con la mano izquierda (Figura30).
3. Sujete el mango delantero de transporte con la mano
derechaeincline el cabezaldela sierra hastael _.nguloque
desee.
4. Unavezalcanzadala posici0n deseadaparael bisel,apriete
firmemente haciaabajola palancadefijaci0n de bisel hasta
que quede bajoel nivel dela mesa (Figura29).
Sinencenderla sierra, ensayela acci0ndecorte, paraasegu-
rarsede que el tope-guia no estorbe los protectores,y haga
losajustes necesarios.
Intervalo de biseles2 = 0° a45° a la derecha
Paratrabajar en el intervalo2: o
1.Mueva el tope-guia deslizantederecho de 0 _ 4 5
modo que no estorbe el conjunto de la
sierra,yvuelvaafiiarlo(Hgura29) R iG h t
2.Suba la palanca defijaci0n hastala altura == =_,n ==-
de la mesacon la mano izquierda(Figura30).
3. Sujete el mango de transporte delantero con la mano
izquierda,e incline un poco el cabezalde la sierra hacia la
izquierda, mientrasgira la perilla selectora de intervalo de
biseles,con tension de resorte,con la mano derecha hasta
que laflechade la mesaquedealineadacon elsimbolo "45-
O°'' (Figura31). Ahorase podr_ inclinarel ensamblajede la
sierra aun _ngulode biselderecho hastael tope de 45°.
4. Unavezalcanzadala posici0n deseadaparael bisel,apriete
hacia abajola palancade fijaci0n de bisel hastaque quede
bajo el nivelde la mesa
NOTA: Cuando se inclina el ensamblaje de la sierra a la
izquierda,pasandoel O°,la perillade control debisel regresar_
al intervalo predeterminado 1.Esto est_dise_ado para recu-
perareltope debiseles predeterminadoenla importanteposi-
ci0n de 0°.
Intervalo de biseles3 = 47° a la izquierda
hasta47° a la derecha
Esteajuste paratodalacapacidadde biseles 470470anulatodoslostopes preestablecidosy per-
mite cortar a _ngulos mayores que el de
45° normal, a cadalado. MaX
Paratrabajar en el intervalo3:
1.Mueva los topes-guia deslizantesizquierdo y derecho de
modo que no estorbenel conjunto de la sierra y vuelvaafi-
jaflos (Figura29).
2.Subala palancadefijaci0nde bisel hastalaaltura delamesa
con la mano izquierda (Figura30).
3. Sujete el mango delantero de transporte con la mano
izquierda eincline un poco haciala izquierdael cabezalde
la sierra, mientras gira la perilla selectora de intervalo de
biseles, con tension de resorte,con la mano derecha hasta
-61-
quelaflechade la mesaquedealineadacon el simbolo "47-
47°'' (Figura31). Ahora se podr_,inclinar el ensamblaje de
lasierra en cualquier_.ngulo,desde47° ala izquierdahasta
47° a laderecha.
4. Unavezalcanzadala posici0n deseadaparael bisel,apfiete
firmemente hacia abajolapalancadefijaci0n de bisel hasta
que quedebajo el nivelde la mesa.
Para hater el torte en bisel, sigaestas instrucciones:
5. Saquelas extensionesde la basey el tope-guia del lado en
el que se va a hacer el corte (vea Tope-guiay extensiones
de la basedeslizantesenla p_gina58).
6. Posicionelapiezadetrabajoadecuadamente.Aseg_resede
que la pieza de trabajo est_ fijada con abrazaderafirme-
monte contra la mesay el tope-guia.
Use una posici0n defijaci0n con abrazaderaque no interfiera
con la operaci0n. Antesde encender la sierra, bajeel ensam-
blajedelcabezalparaasegurarsede que laabrazaderano toque
ni el protector ni el ensamblajedel cabezal.
7. Siga los procedimientos para un corte de troceado o un
corte deslizante(vea la p_gina59).
8. Esperehastaque la hojase detengapot completo antesde
volver a colocar el ensamblajedel cabezalen la posici0n
subida y/o retirarla piezade trabajo.
Mango deiantero de
Tope-gnia
deslizante
Fignra29.
defijaciOndebisel
Figura30.
Figura31.
Perilla
selectora de
intervalo de
biseles
