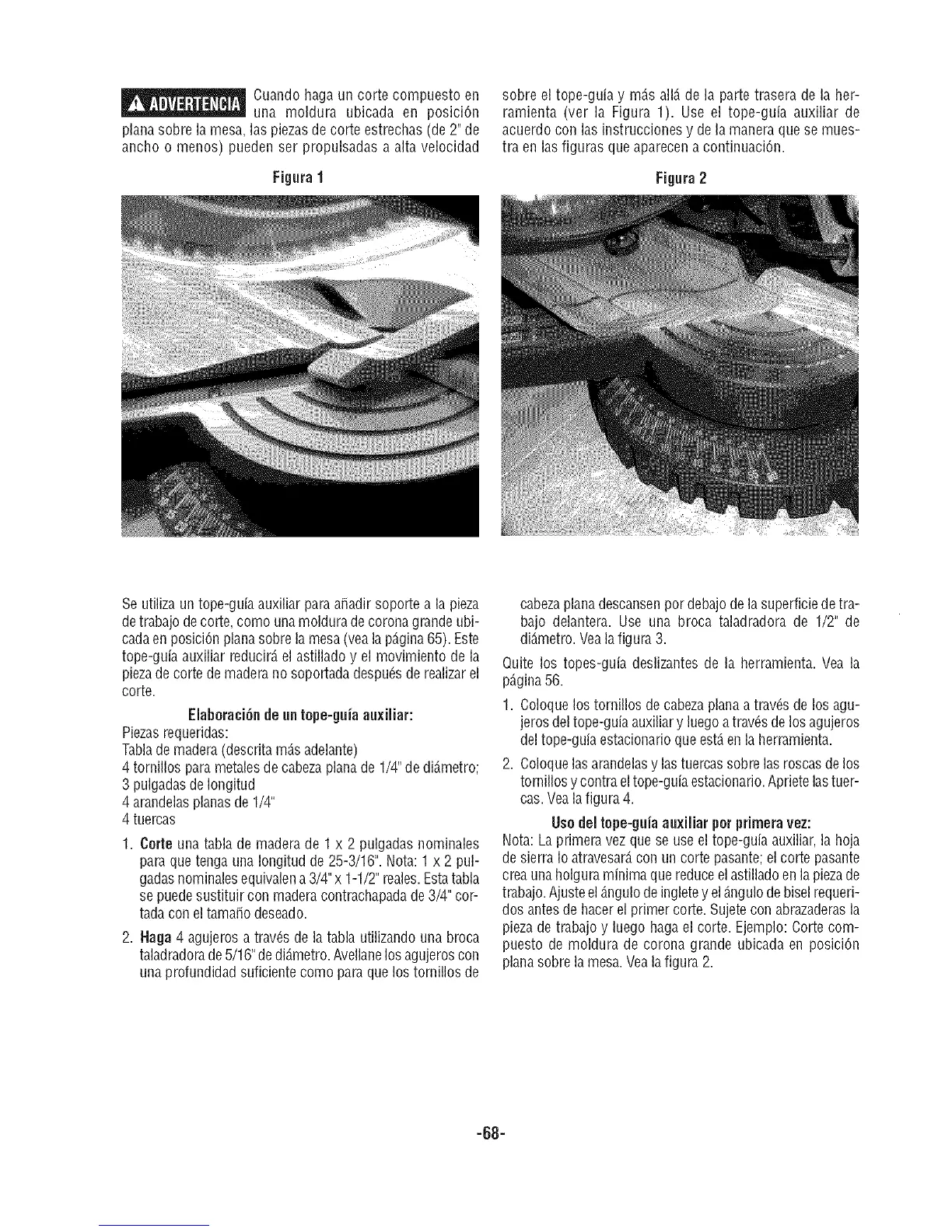

Bosch 5312 - Page 68

_ Cuando haga un corte compuesto en
una moldura ubicada en posiciOn
plana sobre la mesa,las piezasde corte estrechas (de 2" de
ancho o menos) pueden set propulsadas a alta velocidad
Figura1
sobre el tope-guia y m_s allfi de la parte trasera de la her-
ramienta (ver la Figura 1). Use el tope-guia auxiliar de
acuerdo con las instrucciones y de la manera que se mues-
tra en las figuras que aparecen acontinuaciOn.
Figura2
Se utiliza un tope-guia auxiliar paraafiadir soporte a la pieza
de trabajo de corte, como unamoldura decoronagrande ubi-
cadaen posiciOnplanasobre la mesa(vea la p_gina65). Este
tope-guia auxiliar reducir_ el astillado y el movimiento de la
piezade corte demadera no soportadadespu_sde realizarel
corte.
Elaboraci6n de un tope-guia auxiliar:
Piezasrequeridas:
Tablade madera (descritam_s adelante)
4 tornillos parametalesde cabezaplanade 1/4"de di_metro;
3 pulgadasde Iongitud
4 arandelasplanasde 1/4"
4 tuercas
1. Corte una tabla de madera de 1 x 2 pulgadas nominales
para que tenga una Iongitudde 25-3/16". Nota: 1 x 2 pul-
gadasnominalesequivalena3/4"x 1-1/2" reales.Estatabla
se puedesustituir con maderacontrachapadade 3/4" cor-
tada con el tama_o deseado.
2. Haga4 agujeros a trav_sde la tabla utilizando una broca
taladradorade5/16"dedi_metro. Avellanelos agujeroscon
una profundidadsuficiente como paraque los tornillos de
cabezaplanadescansen pot debajode lasuperficie de tra-
bajo delantera. Use una broca taladradora de 1/2" de
di_metro.Vea lafigura 3.
Quite los topes-guia deslizantes de la herramienta. Vea la
p_.gina56.
1. Coloquelos tornillos de cabezaplanaa trav_sde los agu-
jeros del tope-guiaauxiliary luego atrav_sde losagujeros
deltope-guia estacionarioque est_en la herramienta.
2. Coloquelasarandelasy lastuercassobre lasroscas de los
tomillos y contrael tope-guiaestacionario.Aprietelastuer-
cas.Vealafigura 4.
Usodel tope-guiaauxiiiar porprimera vez:
Nota: Laprimera vez que se use el tope-guia auxiliar, la hoja
de sierra Io atravesar_con un corte pasante; el corte pasante
crea una holgura minima que reduceel astilladoen la piezade
trabajo. Ajusteel_.ngulode ingletey el_ngulode bisel requeri-
dos antes de hacer el primer corte. Sujetecon abrazaderasla
piezade trabajo y luego haga el corte. Ejemplo: Cortecom-
puesto de moldura de corona grande ubicada en posiciOn
planasobre la mesa.Vealafigura 2.
-68-
