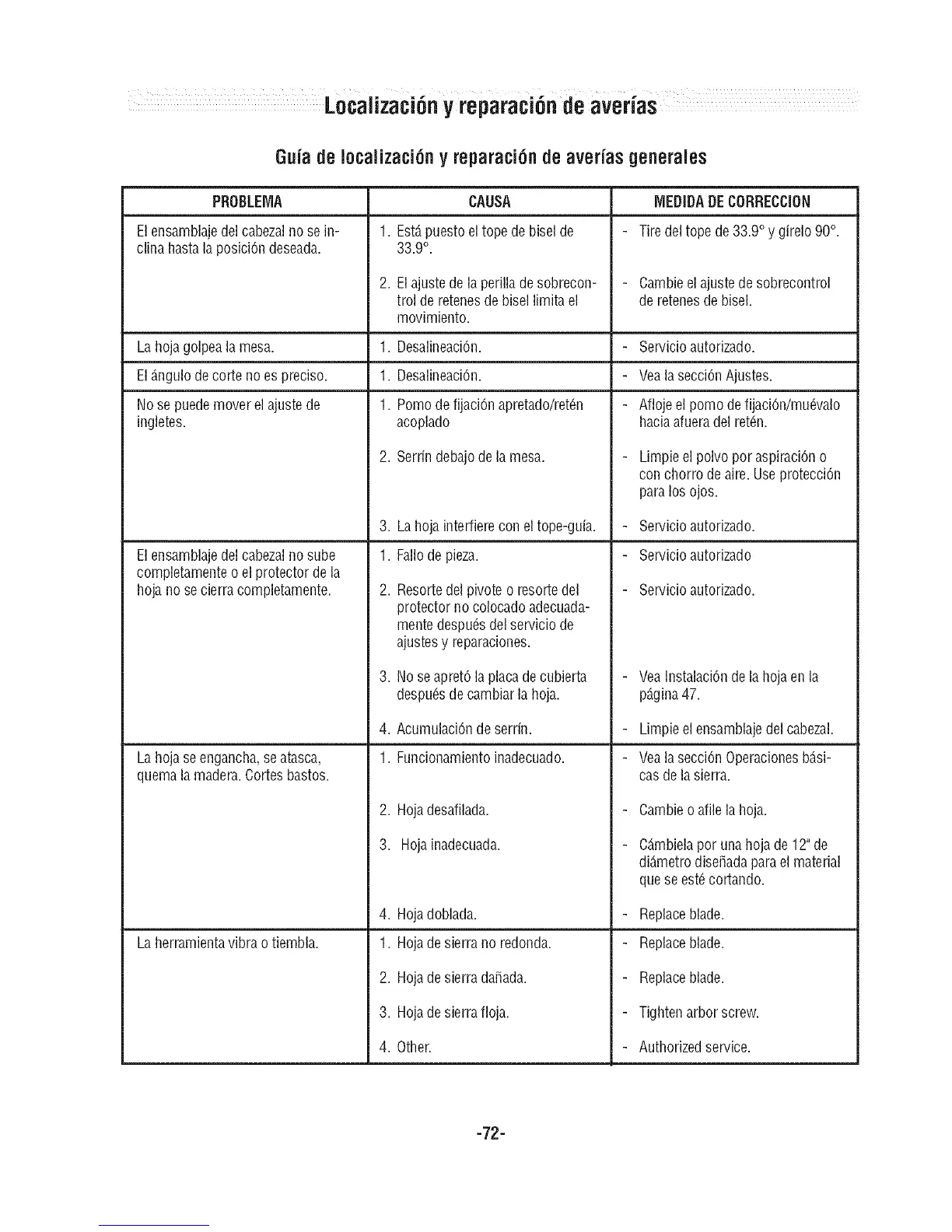

LocaiJzaci6n y reparaci6ndeaverias
Guiade JocaJizaci6ny reparaci6nde avedas generaJes
PROBLEIVlA
Elensamblajedel cabezalno se in-
clina hastala posici6n deseada.
La hoja golpeala mesa.
El4ngulo de corte no es preciso.
Nose puede mover el ajuste de
ingletes.
Elensamblajedel cabezalno sube
completamenteo el protector de la
hoja nose cierra completamente.
Lahojaseengancha,seatasca,
quemalamadera.Cortesbastos.
La herramientavibra o tiembla.
CAUSA
1. Est,.puesto el topede bisel de
33.9°.
2. Elajuste dela perilla de sobrecon-
trol de retenesdebisel limita el
movimiento.
1. DesalineaciOn.
1. DesalineaciOn.
1. Pomode fijaciOnapretado/ret@
acoplado
2. Serrin debajode la mesa.
3. Lahoja interfierecon el tope-guia.
1. Fallode pieza.
2. Resortedel pivote o resorte del
protector no colocadoadecuada-
mentedespu6s delservicio de
ajustesy reparaciones.
3. Nose apret6 la placade cubierta
despu_sdecambiarla hoja.
4. Acumulaci6nde serrin.
1. Funcionamientoinadecuado.
2. Hojadesafilada.
3. Hojainadecuada.
4. Hojadoblada.
1. Hojade sierra no redonda.
2. Hojade sierra dafiada.
3. Hojade sierra floja.
4. Other.
MEDIBABECORRECCION
Tiredeltopede33.9° y girelo90°.
Cambieel ajuste de sobrecontrol
de retenesdebisel.
Servicioautorizado.
Vea lasecciOnAjustes.
Afioje el pomo de fijaciOn/mu_valo
haciaafueradel ret@.
Limpie el polvo por aspiraciOno
con chorro de aire. UseprotecciOn
paralosojos.
Servicioautorizado.
Servicioautorizado
Servicioautorizado.
Vea InstalaciOnde la hoja enla
p_.gina47.
Limpie el ensamblajedel cabezal.
Vea lasecciOnOperacionesb_.si-
cas de la sierra.
Cambieo afile la hoja.
C_.mbielapor una hojade 12"de
di_.metrodisefiadaparael material
quese est_cortando.
Replaceblade.
Replaceblade.
Replaceblade.
Tighten arbor screw.
Authorized service.
-72-
