Ensamblaje del sistema de recolección
de polvo
Para evitar posibles
lesiones, desco necte el
enchufe de la fuente de alimen tación antes de realizar
c
ualquier ensamblaje, ajuste o reparación.
CONEXIÓN DE UNA ASPIRADORA / UN EXTRACTOR
DE POLVO
El orifico para polvo de la sierra aceptará boquillas típicas
de manguera de aspiradora de 35 mm, tales como la
VX120, que se incluye con las mangueras Bosch serie VH.
Para conectar la sierra con una manguera de 1¼ o 1½
pulgadas, se pueden usar los adaptadores VAC002 o
VAC024 (ambos vendidos por separado). Para conectar la
sierra con una manguera de 2½ pulgadas, se deberá usar el
Bosch VAC020 (vendido por separado). Nota: es posible
que algunas mangueras de 1½ pulgadas encajen
directamente sobre el orificio de salida.
Conexión a la aspiradora – Inserte el conector de
aspiración o el tubo en el orificio de salida del codo tanto
como se pueda. Asegúrese de que la manguera de
aspiración esté libre del mecanismo y de la trayectoria de
corte antes de enchufar la sierra en la fuente de
alimentación.

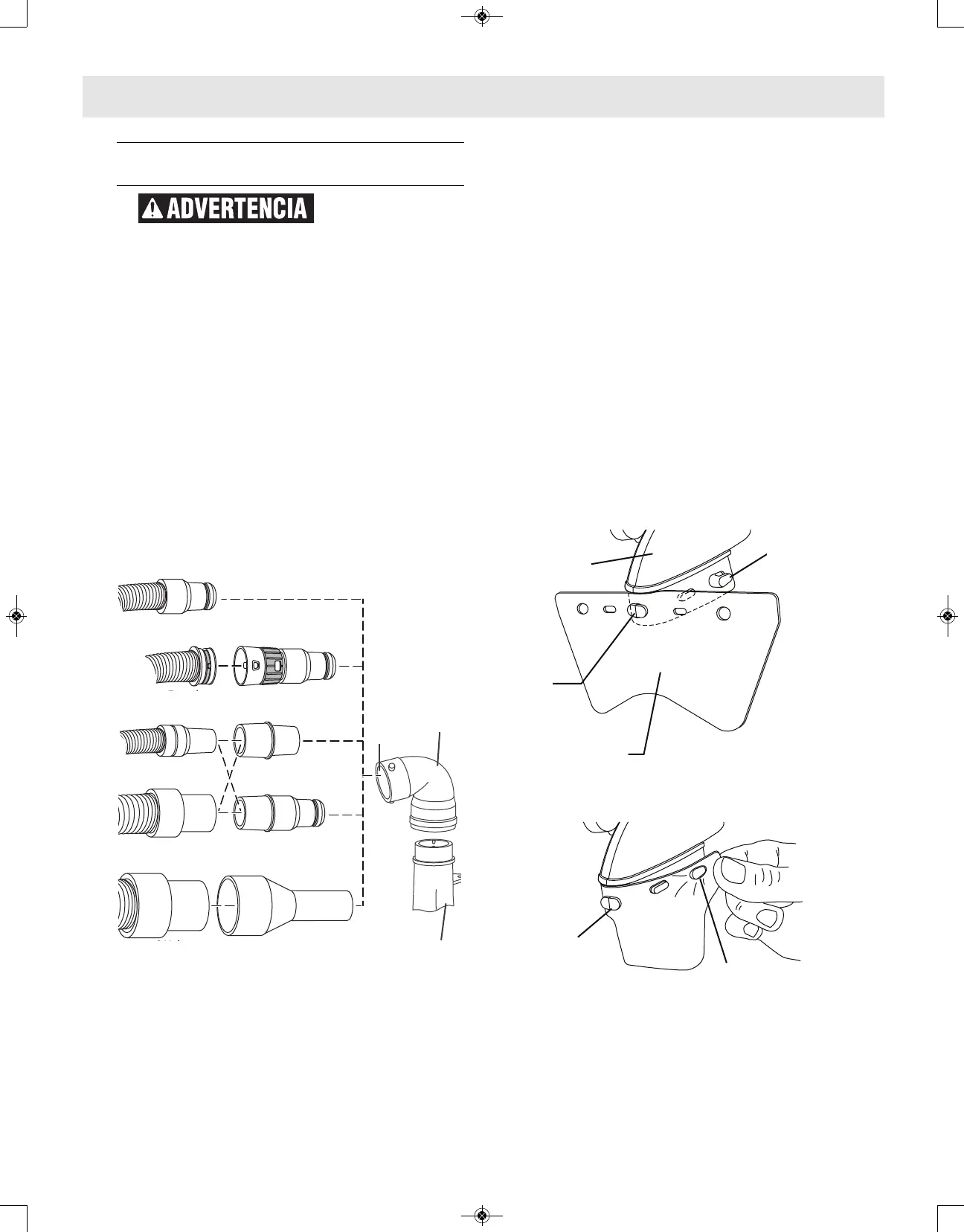

Figura 8. Conexión de una aspiradora
REPOSICIONAMIENTO O REMOCIÓN DEL
DEFLECTOR DE GOMA
El deflector de goma extiende el alcance de recolección de
polvo y residuos y se debe dejar en la herramienta para
lograr la máxima eficiencia de recogida de polvo. Cuando
haga cortes deslizantes en materiales extraaltos (de más
de 2-3/16 pulgadas de altura), el deflector de goma
contactará estos materiales y se flexionará sobre ellos.
También contactará y se flexionará cuando se jale la sierra
h
acia atrás antes del corte. El deflector regresará a su
forma original después del corte.
Reposicionamiento del deflector – Si el operador quiere
e
vitar el contacto del deflector de goma con el material, el
deflector se puede plegar temporalmente hacia arriba y
sobre la parte trasera del conducto para polvo. Si
permanentemente el operador no quiere contacto del
deflector con el material que se esté cortando, se puede
quitar el deflector.
Remoción del deflector – Jale una de las lengüetas del
deflector hacia delante y luego lateralmente hasta que se
separe de uno de los ganchos laterales del conducto para
polvo (vea la figura 9). Desenganche el lado opuesto.
Luego, desenganche el deflector del poste trasero del
conducto para polvo jalando y estirando hasta que esté
libre. NOTA: Al retirar el deflector se reduce la capacidad
de recolección de polvo.
Instalación del deflector – Comience estirando y
enganchando el deflector sobre el poste trasero, seguido
por engancharlo sobre cada gancho lateral (vea la figura
10).
Figura 9. Instalación del deflector de goma en el poste
trasero
Figura 10. Instalación del deflector de goma en los
ganchos laterales
