79
Retrait et installation des lames
Pour ne pas risquer
de blessures,
débranchez toujours la fiche électrique de la prise de
c
ourant avant d’effectuer toute opération
d’assemblage, de réglage ou de réparation.
ASSEMBLAGE DU DISPOSITIF DE PROTECTION
MOBILE
1. Positionnez la scie dans la position du haut (UP) et à un
angle de biseau de 0°. Si elle est dans la position du bas
(DOWN), appuyez légèrement sur l’ensemble de tête de
la scie et retirez le goujon de verrouillage de l’ensemble
de tête (article 43, page 74) ; puis laissez la tête de la
scie remonter (voir Figure 3) ;
2. Dévissez le bouton de contrôle de la biellette (article 28,
page 74) à la main du goujon pivotant et laissez
l’ensemble de biellette en suspension. Le bouton de
contrôle de la biellette restera attaché à la biellette.
3. Desserrez la vis de fixation de la plaque du cache avant
de deux tours en utilisant la clé hexagonale de 6/4 mm.
Ne retirez pas complètement la vis. Une clé hexagonale
de 4 mm peut être utilisée à la place.
4. Desserrez la vis de fixation de la plaque du cache arrière
de six tours complets en utilisant la clé hexagonale de
6/4 mm. Ne retirez pas complètement la vis.
5. Faites glisser la plaque du cache vers le bas et détachez-
la de la vis arrière. Faites tourner la plaque du cache et
baissez le dispositif de protection en tournant dans le
sens contraire des aiguilles d’une montre autour de la vis
avant. Tout en tenant le dispositif de protection inférieur
en position élevée contre le dispositif de protection
supérieur, déplacez la biellette de façon que son trou
rond puisse aller au-dessus de la vis arrière – puis
relâchez, et l’ensemble de dispositif de protection
inférieur sera maintenu à bonne distance (voir Figure 4).

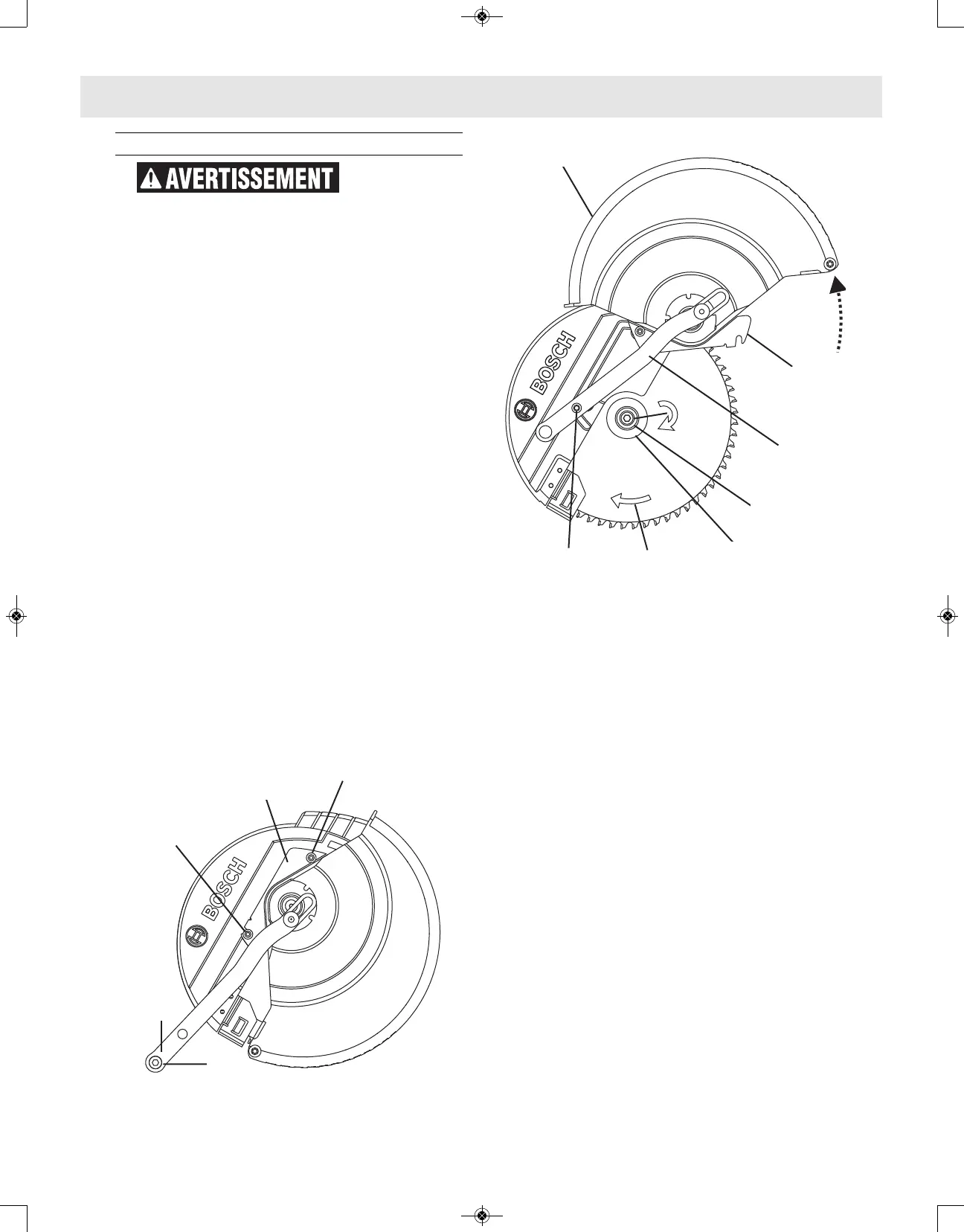

Figure 3
Figure 4
RETRAIT DE LA LAME
1. Appuyez sur le verrou de l’arbre (le bouton rouge du côté
opposé du dispositif de protection supérieur – article
42, page 74). Faites tourner lentement la lame tout en
appuyant sur le verrou de l’arbre jusqu’à ce qu’il repose
complètement dans sa position verrouillée.
2. En utilisant la clé hexagonale de 6/4 mm, desserrez le
boulon de fixation de la lame en le faisant tourner
fermement dans le sens des aiguilles d’une montre.
REMARQUE : ce boulon a son filet vers la gauche.
3. Retirez le boulon de fixation de la lame et la rondelle
extérieure. Saisissez la lame avec précaution. Faites
glisser la lame dans le sens opposé à la rondelle
intérieure et faites-la sortir de la tige de l’arbre, puis
abaissez-la et positionnez-la à distance de la scie. Laissez
la rondelle intérieure sur la tige de l’arbre (voir Figure 5).
