90
Butée de biseau à 45° – Procédure de
réglage
Pour ne pas risquer
d
e blessures, dé -
branchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération
d’assemblage, de réglage ou de réparation.
RÉGLAGE DE LA BUTÉE DE BISEAU À 45° (LAME DE
LA SCIE À 45° PAR RAPPORT À LA TABLE)
1. Tirez sur le levier de verrouillage du biseau pour
déverrouiller. Faite glisser le guide coulissant de gauche
à fond à gauche.
2. Inclinez l’ensemble de scie vers la gauche (dans le sens
contraire des aiguilles d’une montre) jusqu’à ce qu’il
atteigne la butée à 45°.
3. Placez seulement la tête de l’équerre combinée sur la
table de la scie de façon que son côté plat long repose sur
la table et que son côté à 45° soit contre la lame inclinée.
4
. Placez une clé à molette de 8 mm sur la tête du boulon «
F » (voir Figure 25).
5. Tout en tournant le boulon « F », regardez la lame
s’incliner – tournez « F » jusqu’à ce que la plaque de la
l
ame de scie soit totalement en contact avec le côté à 45°
de la tête de l’équerre (voir Figure 24).
6. Si nécessaire, ajustez les pointeurs de l’échelle de biseau
(article 36 – page 74) pour qu’ils soient alignés avec les
traits à 45° de l’échelle de biseau. Pour commencer,
ajustez le pointeur de biseau de droite ; puis inclinez la
tête de la scie au niveau de la position de la butée à 45°
de droite (voir page 107 – « Plage de biseau 2 = 0-45° à
droite ») et ajustez le pointeur de biseau de gauche.
Inclinez la tête de la scie au niveau de la position 0° – les
deux pointeurs doivent être alignés avec les traits à 0° de
l’échelle de biseau.
7. Appuyez sur le levier de verrouillage du biseau pour
verrouiller à l’angle de biseau désiré.

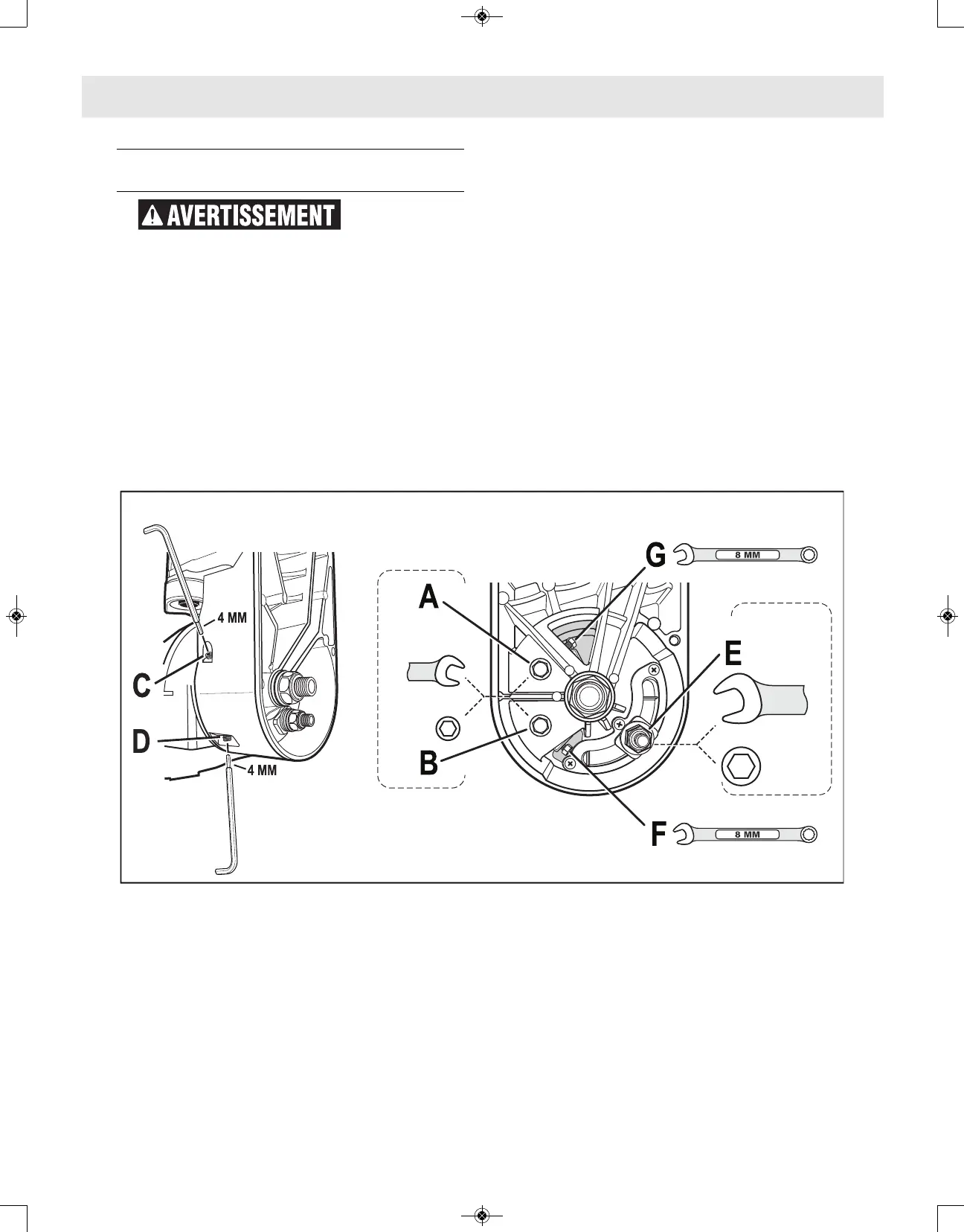

Figure 25
