76
Assemblage
Déballage et vérification du
contenu
Déballage de la scie à onglet – Pour faire
sortir cet outil de son carton d’emballage,
p
enchez-vous pour atteindre les
emplacements des deux poignées de
transport latérales et soulevez lentement
jusqu’à ce que l’outil soit sorti complètement
de son carton d’emballage.
Pour ne pas
risquer de vous
pincer, ce qui pourrait causer une blessure
grave, il ne faut jamais soulever ou déplacer
cette scie en saisissant un composant
quelconque du système de soutien du
mécanisme de coupe
Ce symbole est placé à divers
endroits sur l’outil pour avertir
l’utilisateur des points de
pincement.
I
nspection du contenu du paquet – Ouvrez le
dessus du paquet et localisez toutes les
pièces détachées jointes. Consultez le
schéma ci-dessous.
Certains composants de faibles dimensions
tels que le levier de verrouillage du biseau et
le bouton de verrouillage de l’onglet doivent
être attachés à l’outil avant que celui-ci ne
puisse être utilisé – Voir la rubrique
« Fixation des pièces détachées » à la page
78.
Pour ne pas
risquer de
blessures, débranchez toujours la fiche
électrique de la prise de courant avant
d’effectuer toute opération d’assemblage,
de réglage ou de réparation.
Levier de verrouillage du biseau
Rondelle plate de 6 mm
Contre-écrou de 6 mm
Outil pour douilles de 10 mm
Bride de fixation de l’ouvrage
Mode d’emploi
Bouton de verrouillage
d’onglet
Consignes d e f o n c t i o n n e m e n t / sécurité

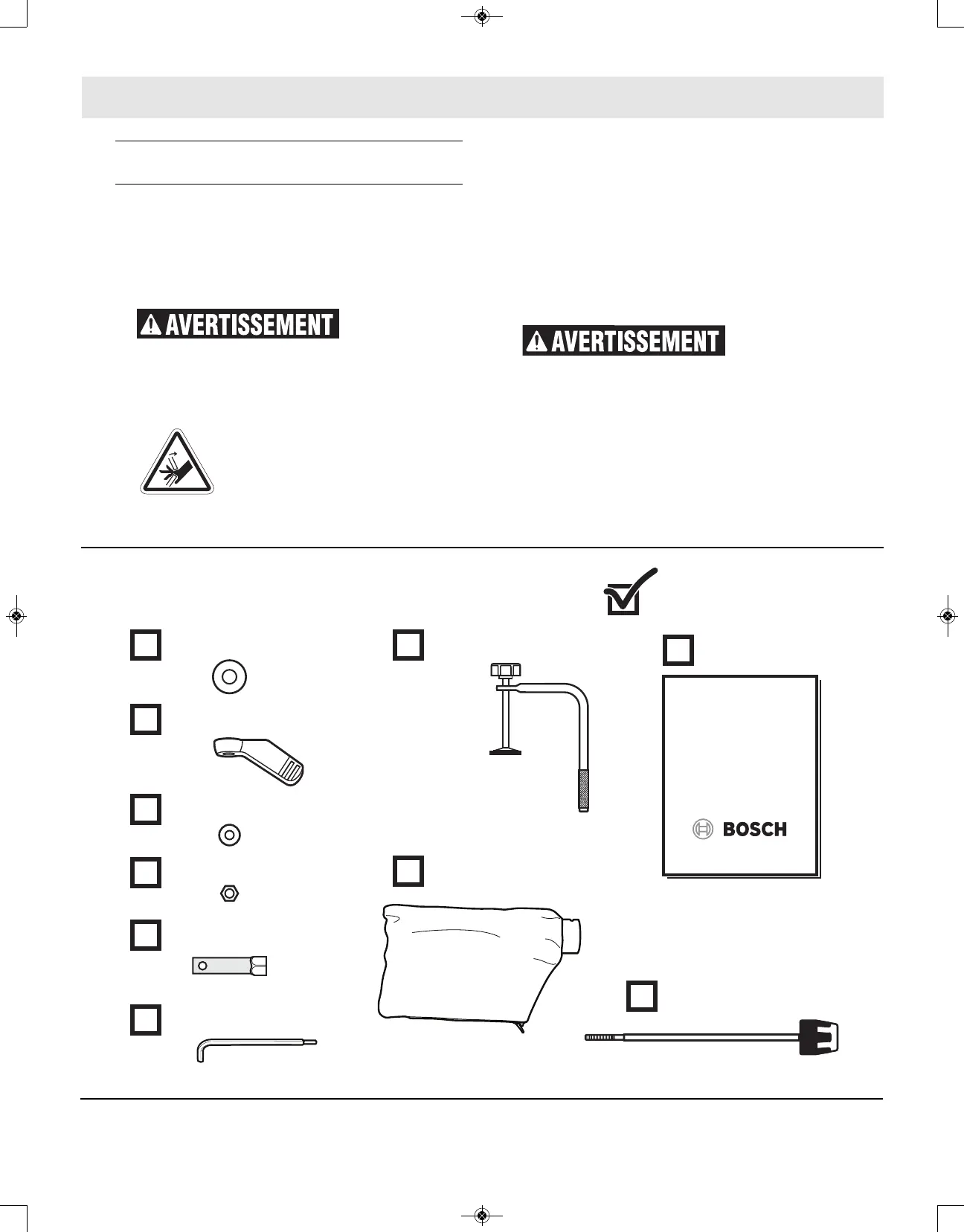

Pièces détachées – 1 exemple de chaque pièce illustré
Cochez chaque pièce localisée
Sac de collecte
de la sciure
Clé hexagonale de 6/4 mm
Rondelle plate de 10 mm
