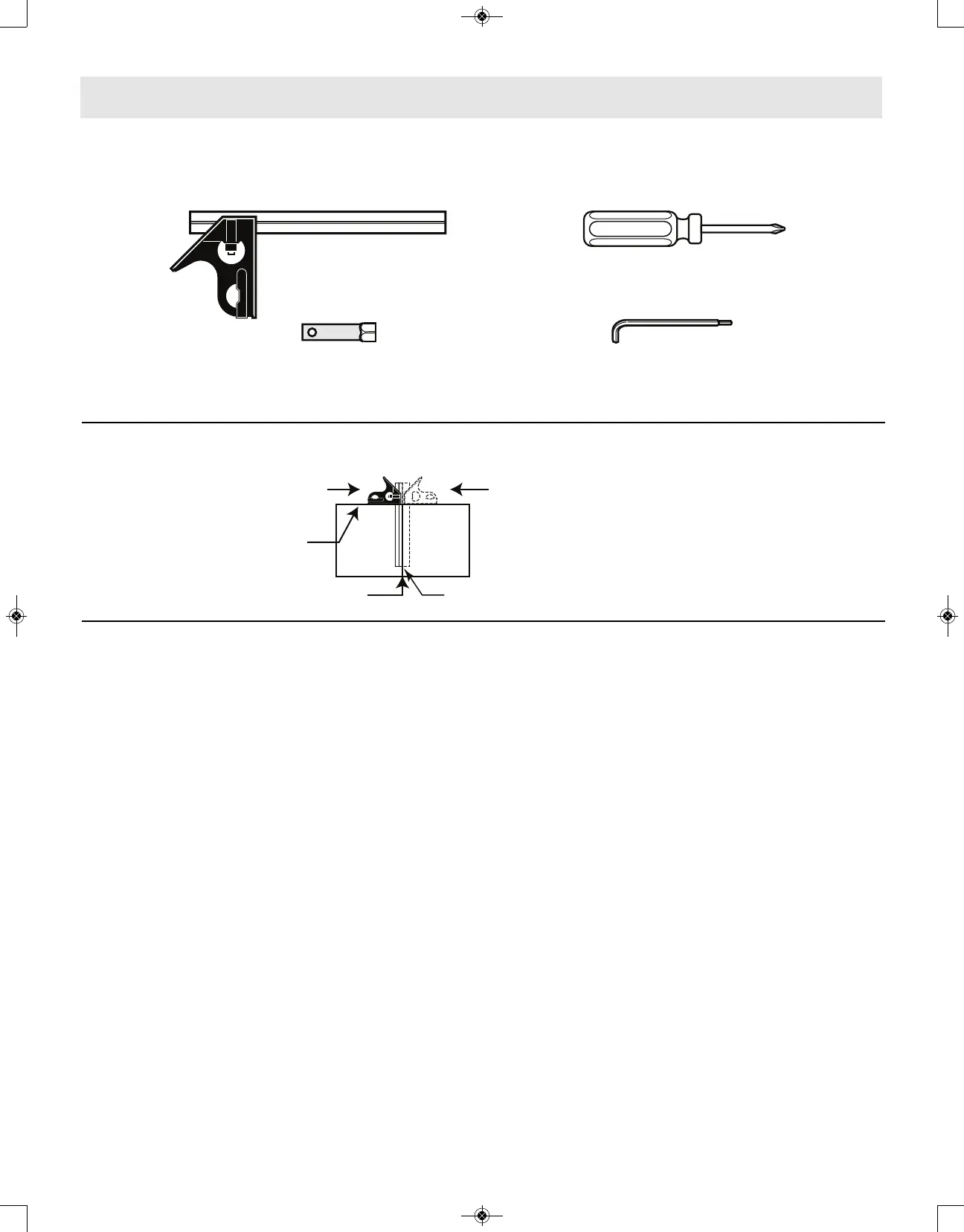

Tools Needed for Assembly and Alignment
Combination Square
6/4mm Hex Key
(supplied)
10mm Socket
(supplied)
#2 Phillips Screwdriver
NOTE: A 6mm and a 4mm hex key can be
substituted for the supplied 6/4mm hex key.
Combination Square Must Be True - Checking Combination Square
1. Position square and
draw a light line
2. Flip square (shown in dotted position)
3. Check edge of flipped square against
the drawn line. There should be no gap
or overlap at the bottom end.
drawn line
3/4" board with
straight top edge
no gap or overlap
Outils nécessaires à l’assemblage et à l’alignement
L’équerre combinée doit être droite et stable – Inspection de l’équerre combinée
Équerre à combinaison
Tournevis à pointe cruciforme N° 2
Outil pour douilles
de 10 mm
(fourni)
Clé hexagonale de 6/4 mm
(fourni)
REMARQUE : une clé hexagonale de 6 mm et une clé hexagonale de 4 mm
peuvvent être utilisées à la place de la clé hexagonale de 6/4 mm fournie.
1. Positionnez l’équerre et tracez
une ligne droite
Planche de 3/4 po avec
bord supérieur droit
pas d’écart ou de chevauchement
ligne tracée
2. Renversez l’équerre (montrée en traits pointillés)
3. Comparez le bord de l’équerre renversée avec la ligne
tracée. Il ne doit y avoir ni écart, ni chevauchement à
l’extrémité inférieure.
Assemblage
