91
Réglage de la tension de verrouillage du
biseau
VÉRIFICATION DE LA TENSION DE VERROUILLAGE DU
BISEAU
1. Tirez sur le levier de verrouillage du biseau pour relâcher la
tension. S’il semble résister excessivement à ce mouvement,
cela signifie qu’un réglage est probablement recommandé.
2. Vérifiez la résistance à l’inclinaison. Saisissez la poignée
principale et inclinez lentement la scie vers la gauche. Vous
devriez constater un peu de résistance initialement pendant
que vous inclinez celle-ci. À environ 30°, la résistance devrait
diminuer. Si vous ne constatez pas la moindre résistance,
cela signifie qu’un réglage est probablement recommandé.
3. Vérifiez la tension de verrouillage du biseau. Appuyez sur le
levier de verrouillage du biseau – normalement, il est
nécessaire d’appliquer plus de pression au début ; ensuite, le
levier devrait s’abaisser complètement en position de
verrouillage avec un bruit sourd.
A) S’il est trop difficile d’appuyer à fond sur le levier pour
l’abaisser complètement, cela signifie qu’un réglage de la
tension est probablement recommandé.
B) Vérifiez la puissance de verrouillage : inclinez la scie à
environ 30° et appuyez sur le levier de verrouillage du biseau.
Appuyez fermement sur le côté droit de la tête de la scie – si
la tête de la scie s’incline de plus de 1/2° par rapport à la
position verrouillée, cela signifie qu’un réglage de la tension
de verrouillage du biseau est probablement recommandé.

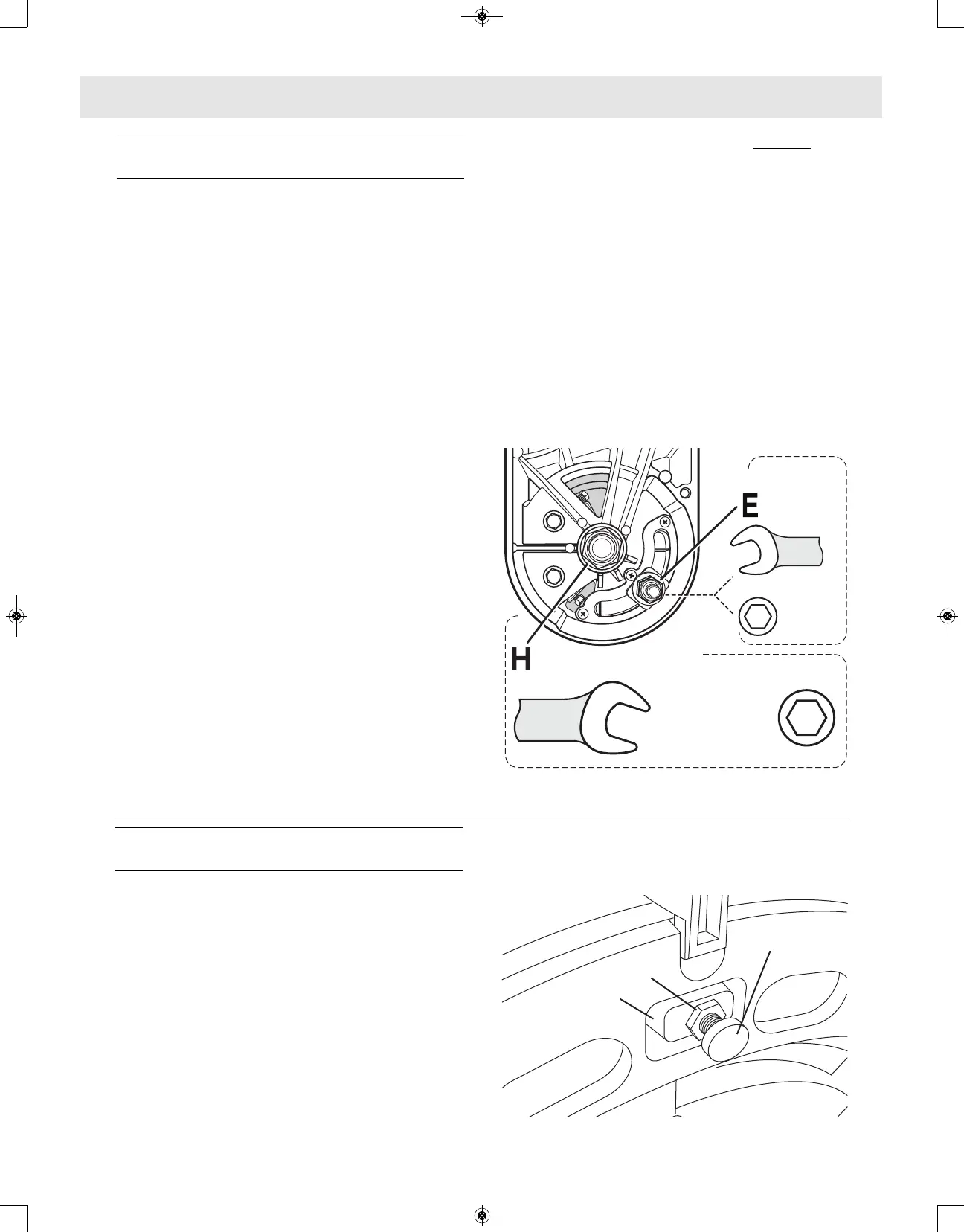

RÉGLAGE DE LA TENSION DE VERROUILLAGE DU
BISEAU
La tension du levier de verrouillage du biseau a été réglée en
usine. Il peut être nécessaire de procéder à un réglage de l’outil
après une période d’emploi intensif. Il faut fixer la résistance à
l’inclinaison avant de régler la tension.
1. Tirez sur le levier de verrouillage du biseau pour relâcher la
tension.
2. Réglage de la résistance à l’inclinaison (voir point 2 ci-
dessus).
A
) Si la résistance est trop faible, serrez légèrement
(
1/16e
de tour) le grand contre-écrou « H » au moyen d’une clé ou
d’une douille de 24 mm.
B) Si la résistance est trop forte, desserrez légèrement
(
1/16e de tour) le grand contre-écrou « H » au moyen d’une
clé ou d’une douille de 24 mm.
3. Réglage de la tension(voir points 1 et 3 ci-dessus) Tirez sur
le levier de verrouillage du biseau ou appuyez dessus.
A) S’il est trop difficile de tirer sur le levier ou d’appuyer
dessus, il est possible de réduire la tension en utilisant une
clé ou une douille de 17 mm pour desserrer le contre-écrou «
E » (d’un 1/8e de tour). Vérifiez à nouveau alors.
B) S’il est trop facile de tirer sur le levier ou d’appuyer dessus,
ou si la tête de la scie ne se verrouille pas complètement à un
paramètre de réglage du biseau, il est possible d’augmenter
la tension en utilisant une clé ou une douille de 17 mm pour
serrer le contre-écrou « E » (d’un 1/8e de tour). Vérifiez à
nouveau alors.
Figure 26
Réglage du boulon de stabilisation
avant
Le boulon de stabilisation avant est situé sur le dessous de
la base de la scie, près de la fente de détente d’onglet à 0°
(Figure 26a). Il fournit un support additionnel pour les
coupes coulissantes.
Le boulon de stabilisation a été réglé à l’usine. Suivez la
procédure ci-dessous s’il est desserré ou s’il a besoin d’un
nouveau réglage :
1. Déplacez la scie de façon que vous ayez un accès facile
au boulon de stabilisation. Desserrez le boulon de
stabilisation et le contre-écrou en utilisant une clé de 10
mm.
2. Remettez la scie sur votre table de travail. Dévissez
l’écrou de stabilisation jusqu’à ce qu’il entre en contact
avec la table.
3. Déplacez la scie à nouveau de façon que vous ayez accès
au boulon de stabilisation. Tout en tenant la tête du
boulon avec une clé de 10 mm, utilisez une clé à fourche
de 10 mm pour serrez à fond le contre-écrou contre le
bossage de la base de la scie.
