151
Tope de bisel de 45° – Procedimiento
de ajuste
Para evitar posibles
lesiones, desco necte el
e
nchufe de la fuente de alimen tación antes de realizar
cualquier ensamblaje, ajuste o reparación.
COMPROBACIÓN DEL AJUSTE DEL TOPE DE BISEL
DE 45°
1. Sujete hacia abajo el ensamblaje del cabezal de la sierra
y empuje hacia dentro del pasador de fijación del
ensamblaje del cabezal (artículo 43, página 136) para
mantener la sierra en la posición hacia ABAJO.
2. Deslice el ensamblaje del cabezal completamente hacia
atrás y acople la palanca de fijación (artículo 27, página
63) levantando la lengüeta de dedo.
3. Rote la mesa hasta la posición de inglete de 0°.
4. Jale hacia arriba la palanca de fijación de bisel para des -
bloquear. Mueva el tope-guía deslizante completamente
hacia la izquierda.
5. Compruebe la posición del pomo selector del intervalo
de bisel; debería estar en la posición “0-45° a la
izquierda”.
6. Incline el ensamblaje de la sierra hacia la izquierda (en
sentido contrario al de las agujas del reloj) hasta que
alcance el tope de 45°. En esta posición es donde el tope
de 45° de la sierra está ajustado para hacer un corte en
bisel de 45° a la izquierda.

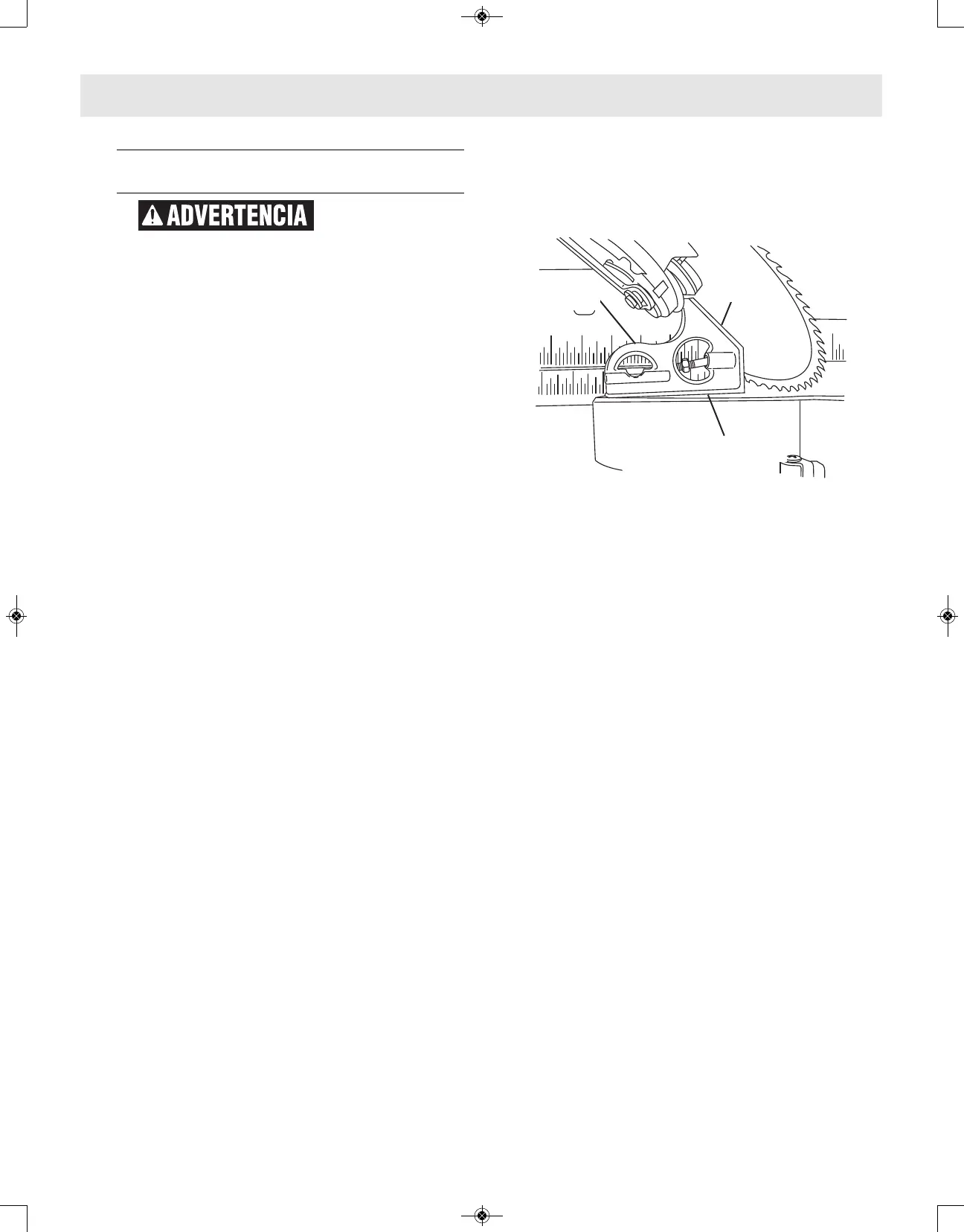

7. Utilice una escuadra de combinación para comprobar si
la hoja está a 45° respecto a la mesa. Retire la hoja de la
regla de la escuadra de combinación. Coloque solamente
l
a cabeza de la escuadra de combinación sobre en la
mesa de la sierra con su lado plano largo descansando
sobre la mesa y su lado de 45° contra la hoja inclinada
(vea la figura 24).
Figura 24
8. Asegúrese de que solamente el plato (no los dientes) de
la hoja de sierra esté tocando el lado de 45° de la
escuadra. Si el plato de la hoja de sierra no está en
contacto completo con el lado de 45° de la cabeza de la
escuadra, siga los procedimientos indicados en “Ajuste
del tope de bisel de 45°”.
