176
Moldura de corona colocada
horizontalmente sobre la mesa
NOTA: Coloque la pieza con su parte posterior recargada
d
e forma horizontal sobre la mesa de la sierra.
Ponga siempre la orilla superior de la moldura contra el
t
ope-guía (con el lado decorativo hacia la parte inferior de
la moldura de techo.)
“Ángulo de cara” es el que forman la pared y la moldura de techo.
El corte de una moldura de techo en posición horizontal
sobre la mesa se puede hacer como un corte de troceado
(pasante) o como un corte deslizante (de ranura),
dependiendo del ancho de la pieza de trabajo.
Consulte el tope-guía auxiliar especial para piezas de corte
estrechas cuando corte moldura de corona plana sobre la
mesa (consulte la página 178).
1. Para una esquina de 90°, establezca los ángulos de
inglete y de bisel de acuerdo con las tablas de abajo.
Apriete el pomo de fijación de inglete y la palanca de
fijación de bisel.
2. Posicione la moldura sobre la mesa de la sierra. Sujete la
pieza en su lugar con la abrazadera de acciónpida.
Use una posición de
fijación con abra za dera
que no interfiera con la operación. Antes de encender
la sierra, baje el ensamblaje del cabezal para
asegurarse de que la abrazadera no toque ni el
protector ni el ensamblaje del cabezal.
Tenga en cuenta la
trayectoria de la hoja de
sierra. Haga una prueba en vacío con la sierra APAGADA,
realizando un ciclo de corte simulado, y observe la
trayectoria proyectada de la hoja de sierra. Mantenga las
manos por lo menos a seis (6) pulgadas de la trayectoria
proyectada de la hoja de sierra.
3. Siga los procedimientos para corte de troceado o para
corte deslizante (vea la páginas 163–164).
4. Espere hasta que la hoja se detenga por completo antes
de volver a colocar el ensamblaje del cabezal en la
posición subida y/o retirar la pieza de trabajo.
NOTA: Haga siempre un corte de prueba usando madera
de desecho para confirmar que los angulos son correctos.

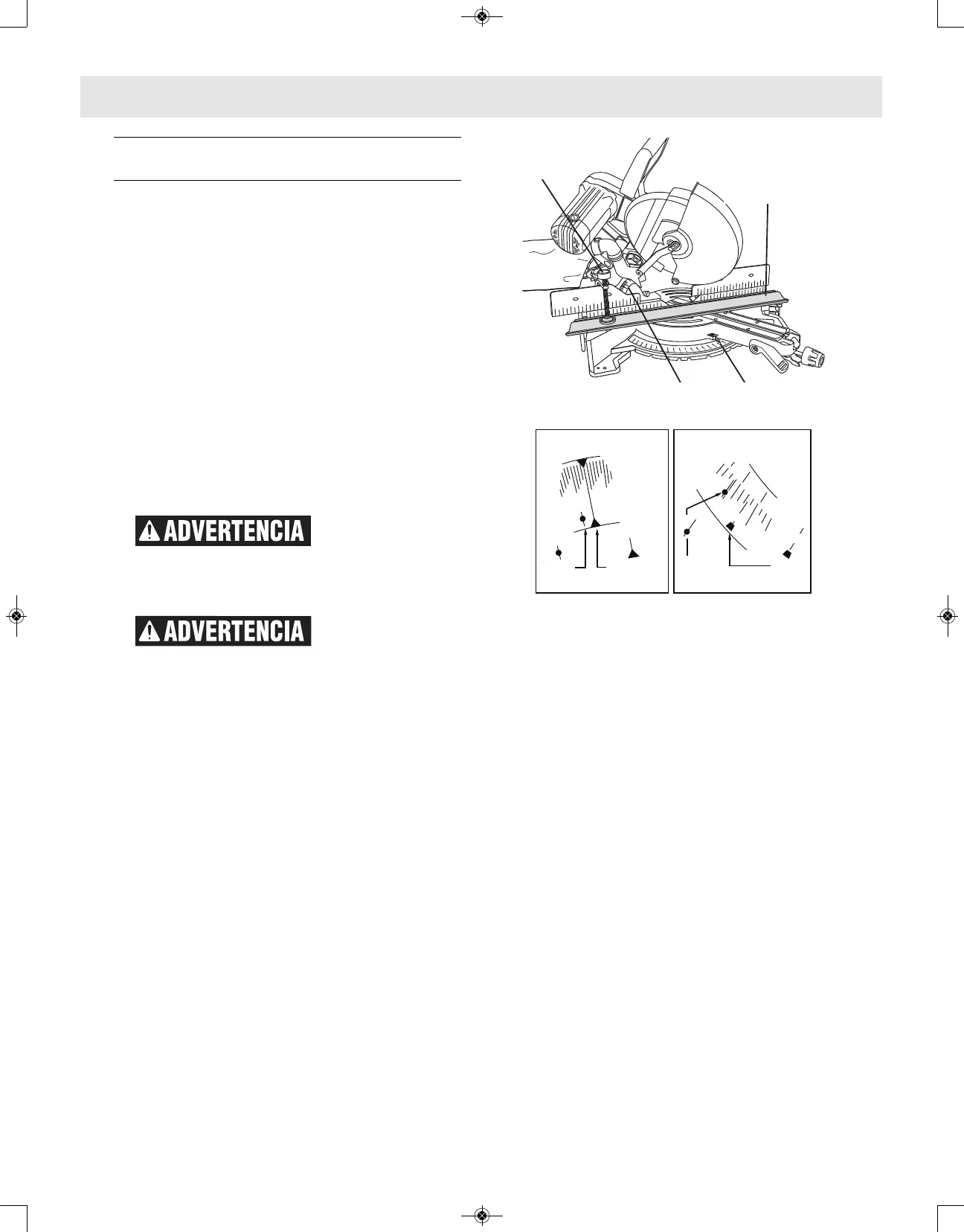

Figure 58. Moldura de corona apoyada en posición plana
Clamp
M
iter Scale
Bevel Scale
B
ottom Edge of
Crown Molding
Bevel Scale Settings Miter Scale Settings
For 45°
Spring Angle
For 45°
Spring Angle
For 38°
Spring Angle
F
or 38°
Spring Angle
30
30
35
30
40
3
3
.
9
3
3.
9
35.3
35.3
3
1.
6
31.
6
Abrazadera
E
scala de bisel
Ajustes de la escala de bisel
Para un ángulo
de resorte
de 38°
P
ara un
á
ngulo de
r
esorte de 38°
P
ara un
á
ngulo de resorte
d
e 45°
Para un
ángulo de
resorte de 45°
Ajustes de la escala de ingletes
E
scala de inglete
Borde inferior de la
moldura de corona
Operaciones de la sierra
2610051885.qxp_CM10GD 12/3/18 8:50 AM Page 176
