Utilización del sistema de retén de
inglete
1. Afloje el pomo de fijación de inglete aproximadamente
1/2 vuelta.
2. Agarre el pomo de fijación y luego baje el dedo índice
para jalar hacia arriba la palanca de retén de inglete. Jale
la palanca hasta que esté fuera de la placa de retén.
3. Mientras agarra el pomo de fijación y la palanca, rote la
mesa de la sierra. Detenga la rotación de la mesa en el
ángulo deseado, tal y como lo indique el indicador de la
escala de ingletes.
4. Suelte la palanca en un retén de la placa de retén o en un
ángulo entre retenes. Si está cerca de un retén, use el
dispositivo de sobrecontrol del retén.
5. Apriete el pomo de fijación de inglete antes de cortar.

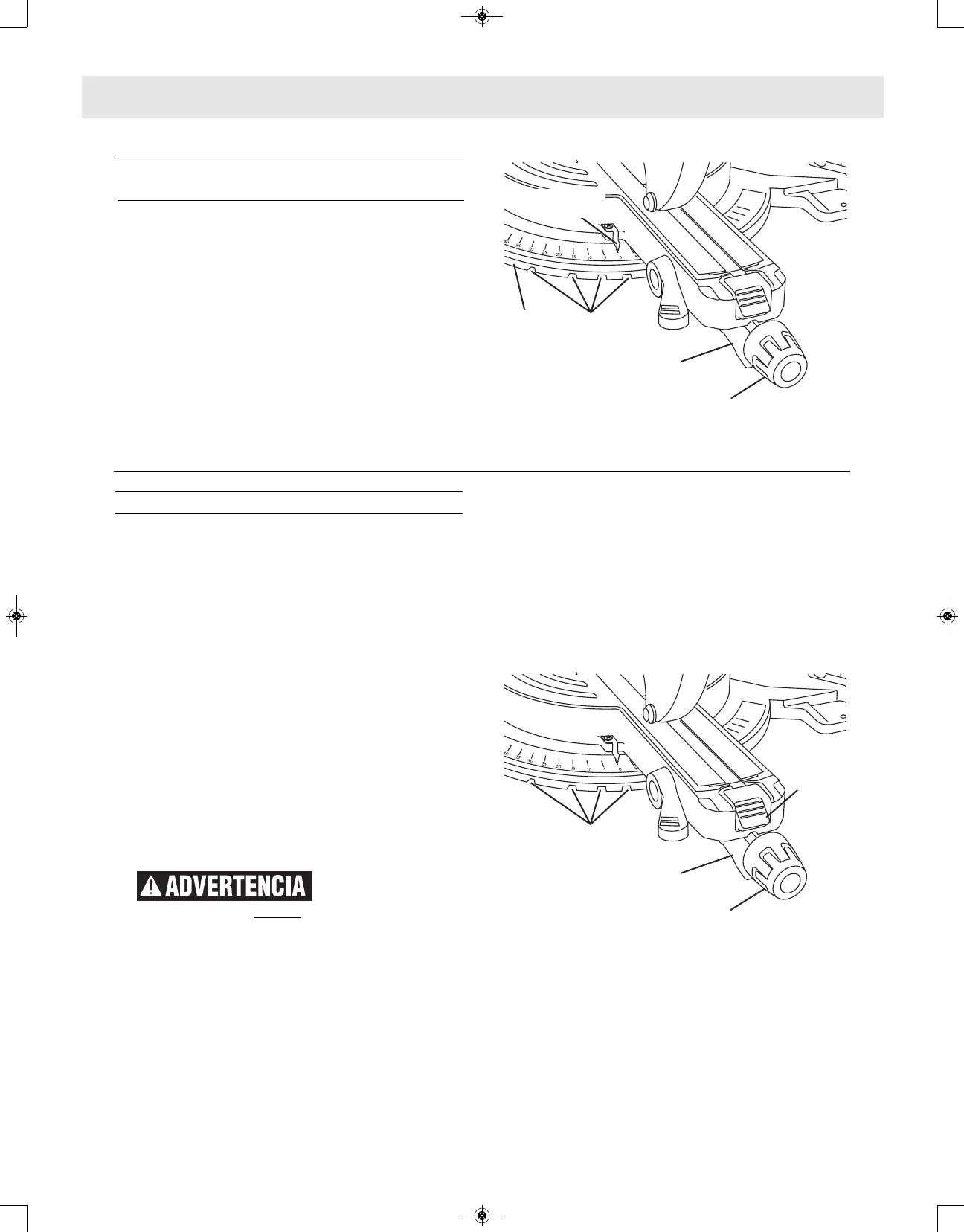

Figura 40
Sobrecontrol del retén de inglete
El sistema de sobrecontrol del retén de inglete anula la
acción de retén automática. Cuando el ángulo de inglete
deseado está cerca de una ranura de retén estándar, este
dispositivo impedirá que la cuña de la palanca de retén se
acople (por ej., el usuario quiere que esté a 44-1/2°, pero
la cuña del retén quiere entrar en el retén de 45°). Cuando
se utiliza el sobrecontrol del retén, el sistema de retén
queda desactivado y la mesa se moverá suavemente hasta
cualquier posición que se encuentre dentro de su alcance.
ACOPLAMIENTO DEL SOBRECONTROL
DEL RETÉN DE INGLETE
1. Jale hacia arriba la palanca de retén de inglete y
manténgala jalada. La palanca está ubicada debajo del
brazo delantero de la mesa giratoria (vea la figura 41).
2. Presione hacia abajo sobre la mitad superior del botón
de sobrecontrol del retén y luego reduzca la presión
sobre la palanca de retén. El botón de sobrecontrol
permanecerá en la posición hacia ABAJO (vea la
figura 41).
3. La mesa giratoria estará libre para rotar.
Con la mesa libre para
girar, el pomo de
fijación de inglete se debe apretar antes de intentar
cualquier corte.
DESACOPLAMIENTO DEL SOBRECONTROL DEL
RETÉN DE INGLETE
1. Jale hacia arriba la palanca de retén de inglete y el
sistema de sobrecontrol del retén se desacoplará
automáticamente. El botón de sobrecontrol regresará a
la posición hacia ARRIBA.
2. Afloje el pomo de fijación de inglete para permitir que la
mesa rote hasta una posición nueva. La palanca de retén
estará ahora libre para acoplar las ranuras de retén
preajustadas.
Figura 41. Sobrecontrol del retén
