152
Tope de bisel de 45° – Procedimiento
de ajuste
Para evitar posibles
lesiones, desco necte el
enchufe de la fuente de alimen tación antes de realizar
cualquier ensamblaje, ajuste o reparación.
AJUSTE DEL TOPE DE BISEL DE 45° (HOJA DE
SIERRA A 45° CON LA MESA)
1. Jale hacia arriba la palanca de fijación de bisel para
desbloquear. Mueva el tope-guía deslizante
completamente hacia la izquierda.
2. Incline el ensamblaje de la sierra hacia la izquierda (en
sentido contrario al de las agujas del reloj) hasta que
alcance el tope de 45°.
3. Coloque solamente la cabeza de la escuadra de
combinación sobre la mesa de la sierra con su lado plano
largo descansando sobre la mesa y su lado de 45° contra
la hoja inclinada.
4. Coloque una llave de tuerca de boca abierta de 8 mm en
la cabeza del perno “F” (vea la figura 25).
5
. Mientras gira el perno “F”, observe cómo la hoja se
inclina. Gire el perno “F” hasta que el plato de la hoja de
sierra esté en contacto completo con el lado de 45° de la
cabeza de la escuadra (vea la figura 24).
6
. Si es necesario, ajuste los indicadores de la escala de
bisel (artículo 36, página 63) para que estén en línea con
las líneas de 45° de la escala de bisel. Primero, ajuste el
indicador de bisel derecho; luego, incline el cabezal de la
sierra hasta la posición de tope de 45° a la derecha (vea
la página 169, “Intervalo de bisel 2 = 0-45° a la derecha”)
y ajuste el indicador de bisel izquierdo. Incline el cabezal
de la sierra hasta la posición de 0°. Ambos indicadores
deberían estar en las líneas de 0° de la escala de bisel.
7. Empuje hacia abajo la palanca de fijación de bisel para
realizar la fijación en el ángulo de bisel deseado.

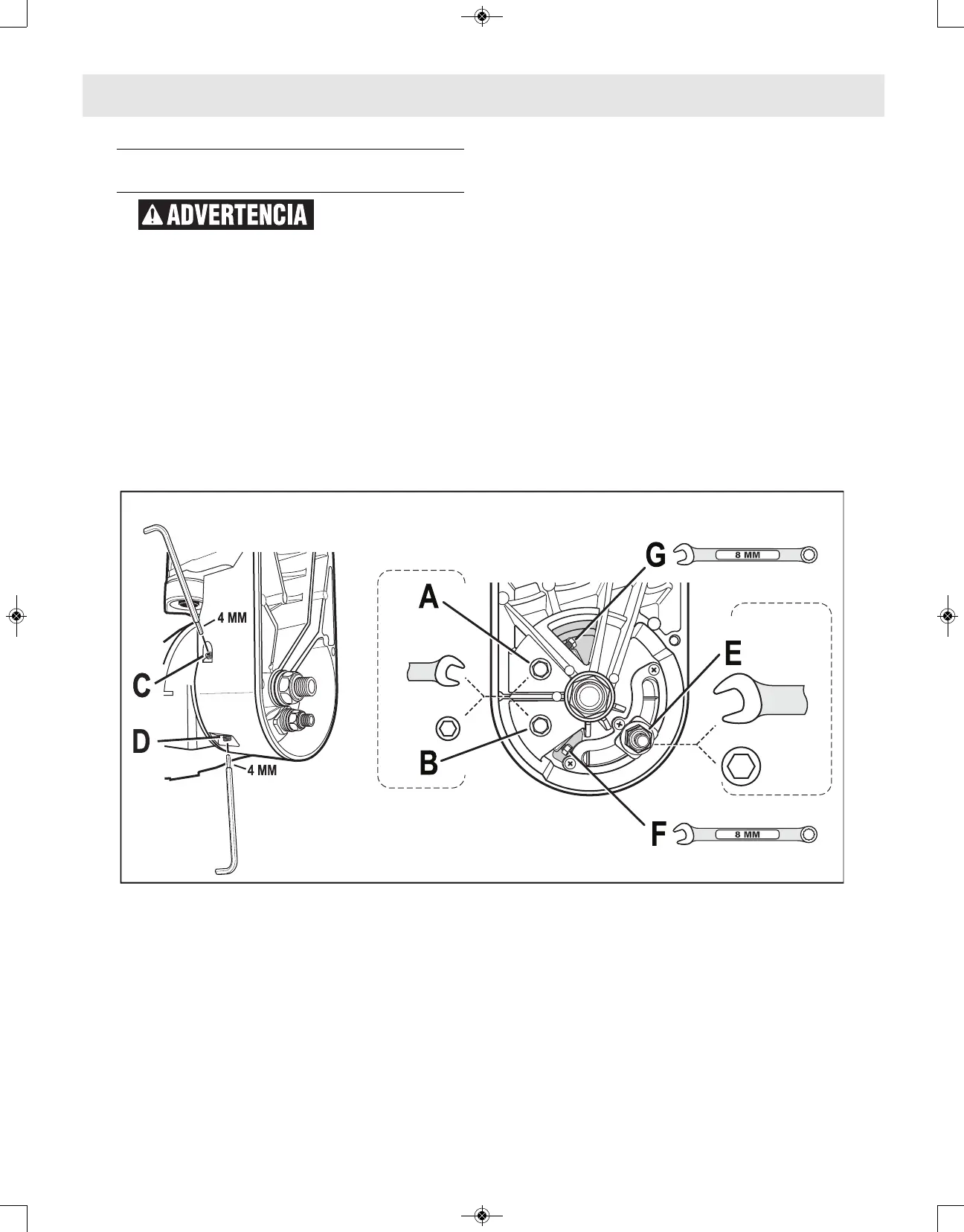

Figura 25
